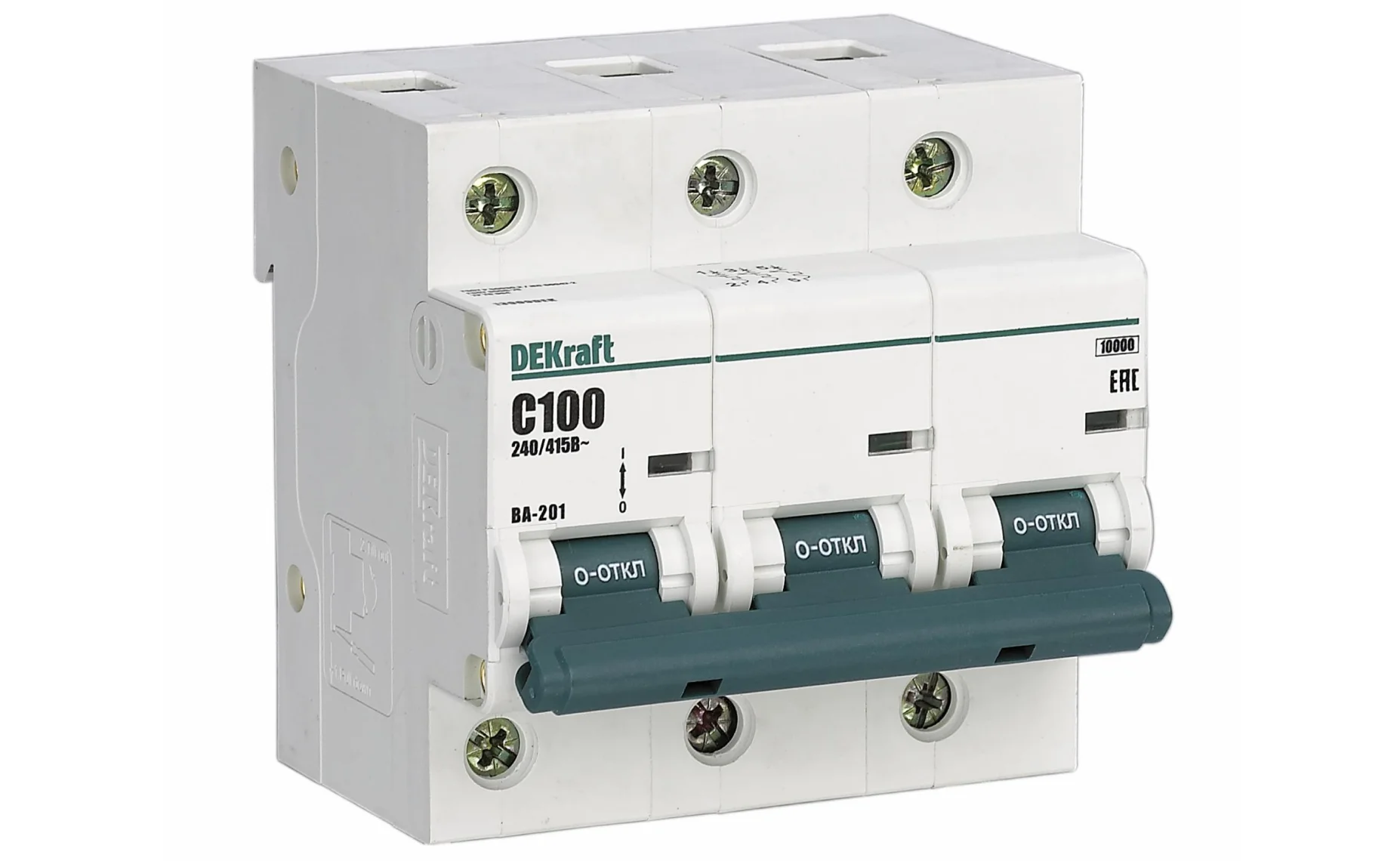

Автоматические выключатели серии ВА-201 10кА
Серия ВА-201 10кА закрывает диапазон номинальных токов от 63А до 125А, соответствует стандарту ГОСТ IEC 60947-2. Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества потребителей. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Автоматические выключатели с отключающей способностью 10кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Преимущества
облегчает монтаж - монтировать / демонтировать выключатель можно гораздо проще и быстрее, чем обычный, и даже одной рукой.
аппарата дает возможность разместить информацию о защищаемой цепи или наклейку.
позволяют защищать цепи с высокими токами нагрузки (до 100А).
ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристиками среди нескольких схожих.
и именно поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных щитах.
создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ (превышающих 10кА) не нанести вред человеку, который может стоять перед аппаратом.
- обеспечивает гарантию многолетней надежной работы оборудования. Вся продукция DEKraft, представленная в данном каталоге, проходит 100% контроль на производственной линии.
состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
Технические характеристики
| Параметр | Значение |
| Соответствие стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 60947-2 |
| Число полюсов, Р | 1, 2, 3, 4 |
| Номинальное рабочее напряжение Ue, В | 230/400 |
| Номинальный ток In, А | 63, 80, 100, 125 |
| Номинальная частота сети переменного тока | 50/60 Гц |
| Номинальная отключающая способность Icn, А | 10 000 |
| Рабочая отключающая способность Ics, А | 10 000 |
| Кривая отключения (диапазон токов мгновенного расцепления) | В, C, D |
| Механическая износостойкость, циклов В-О, не менее |
8500 (In≤100A) In y 100А, 7000 (In>100A) In u 100А |
| Коммутационная износостойкость, циклов В-О, не менее |
3000 (In≤100A) In y 100А, 2500 (In>100A) In u 100А |
| Максимальное сечение подключаемого провода, мм2 | 50 |
| Тропическое исполнение | Степень 2 |
| Диапазон рабочих температур, °С | От -40 до +60 |
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
| Усилие затяжки клеммных зажимов, Н·м | 3,5 |
| Ремонтопригодность | Неремонтопригодный |
| Гарантийный срок эксплуатации | 3 года |
| Страна изготовления | Китай |
Схемы и графики

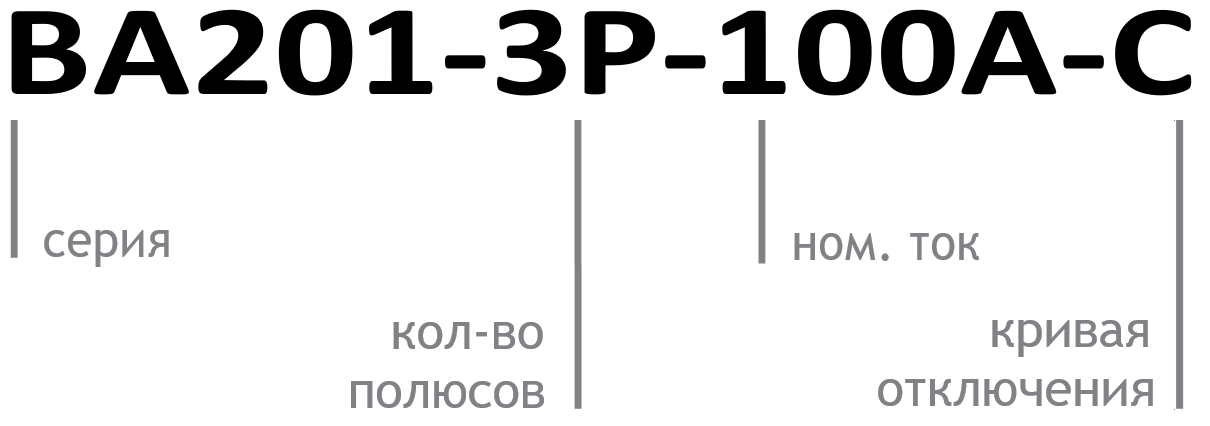

Структура условного обозначения
Полный ассортимент
| Внешний вид | Наименование | Каталожный номер | Наименование | Каталожный номер | Наименование | Каталожный номер |
|

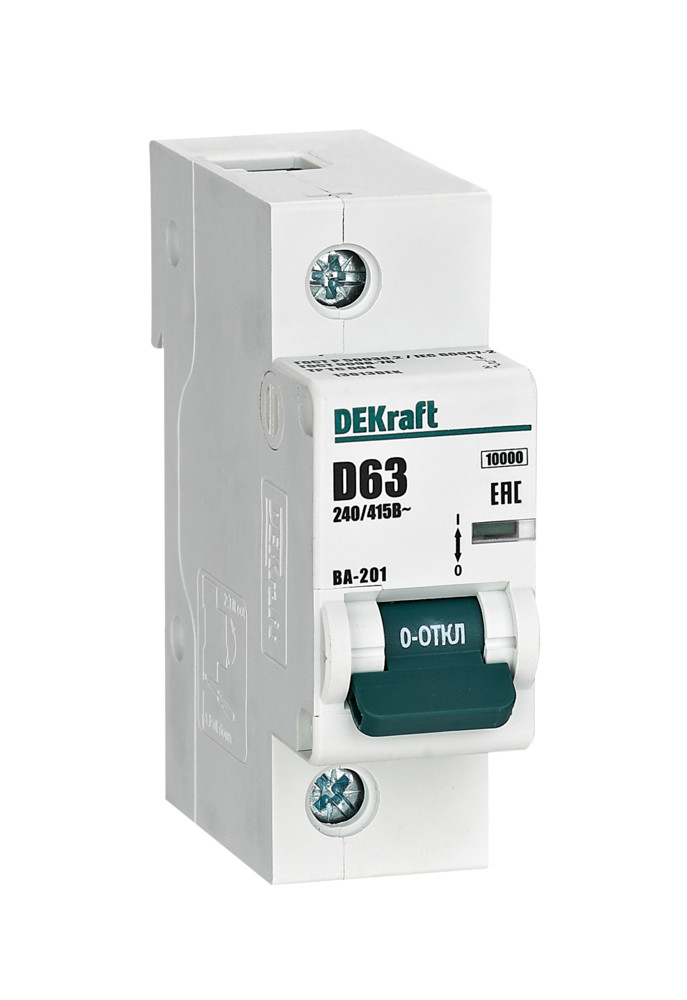

ВА-201 1P
|
ВА201-1Р-06ЗА-В | 13033DEK | ВА201-1P-063A-C | 13001DEK | ВА201-1P-063A-D | 13013DEK |
| ВА201-1Р-080А-В | 13034DEK | ВА201-1P-080A-C | 13002DEK | ВА201-1P-080A-D | 13014DEK | |
| ВА201-1Р-100A-В | 13035DEK | ВА201-1P-100A-C | 13003DEK | ВА201-1P-100A-D | 13015DEK | |
| BA201-1Р-125A-В | 13036DEK | ВА201-1P-125A-C | 13025DEK | ВА201-1P-125A-D | 13029DEK | |
|

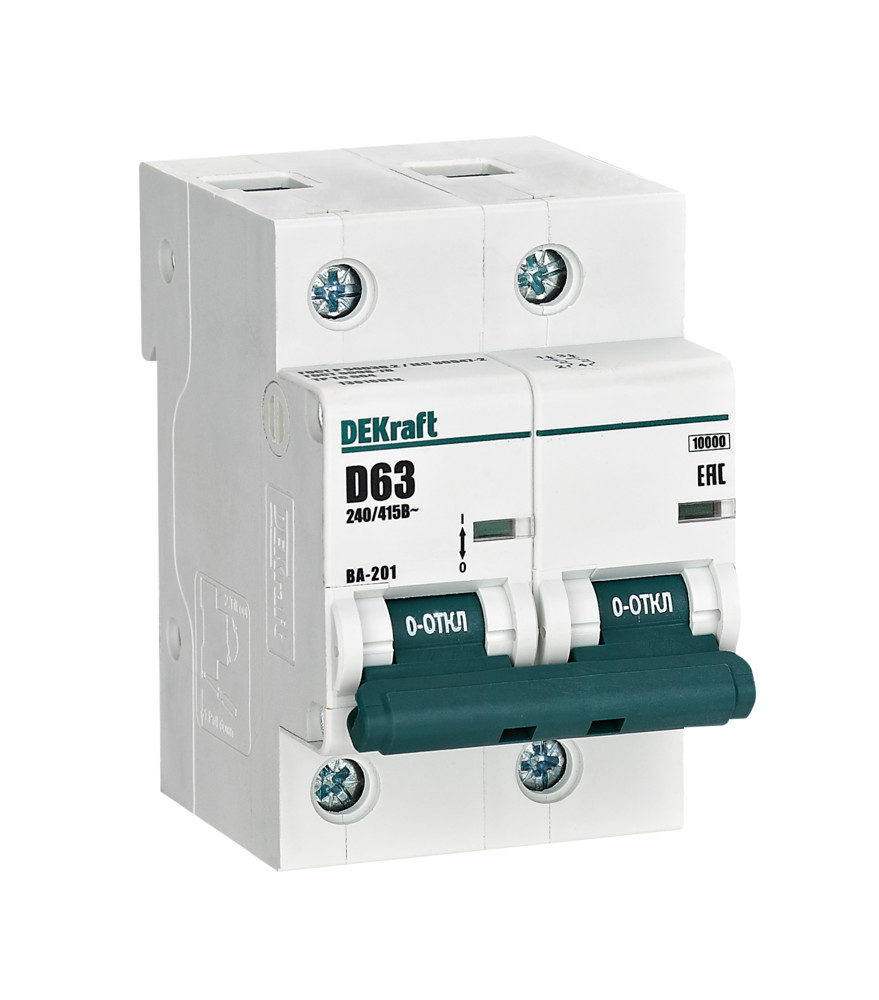

ВА-201 2P
|
ВА201-2Р-06ЗА-В | 13037DEK | ВА201-2P-063A-C | 13004DEK | ВА201-2P-063A-D | 13016DEK |
| ВА201-2Р-080А-В | 13038DEK | ВА201-2P-080A-C | 13005DEK | ВА201-2P-080A-D | 13017DEK | |
| 9A201-2P-100А-В | 13039DEK | ВА201-2P-100A-C | 13006DEK | ВА201-2P-100A-D | 13018DEK | |
| ВА201-2Р-125A-В | 13040DEK | ВА201-2P-125A-C | 13026DEK | ВА201-2P-125A-D | 13030DEK | |
|

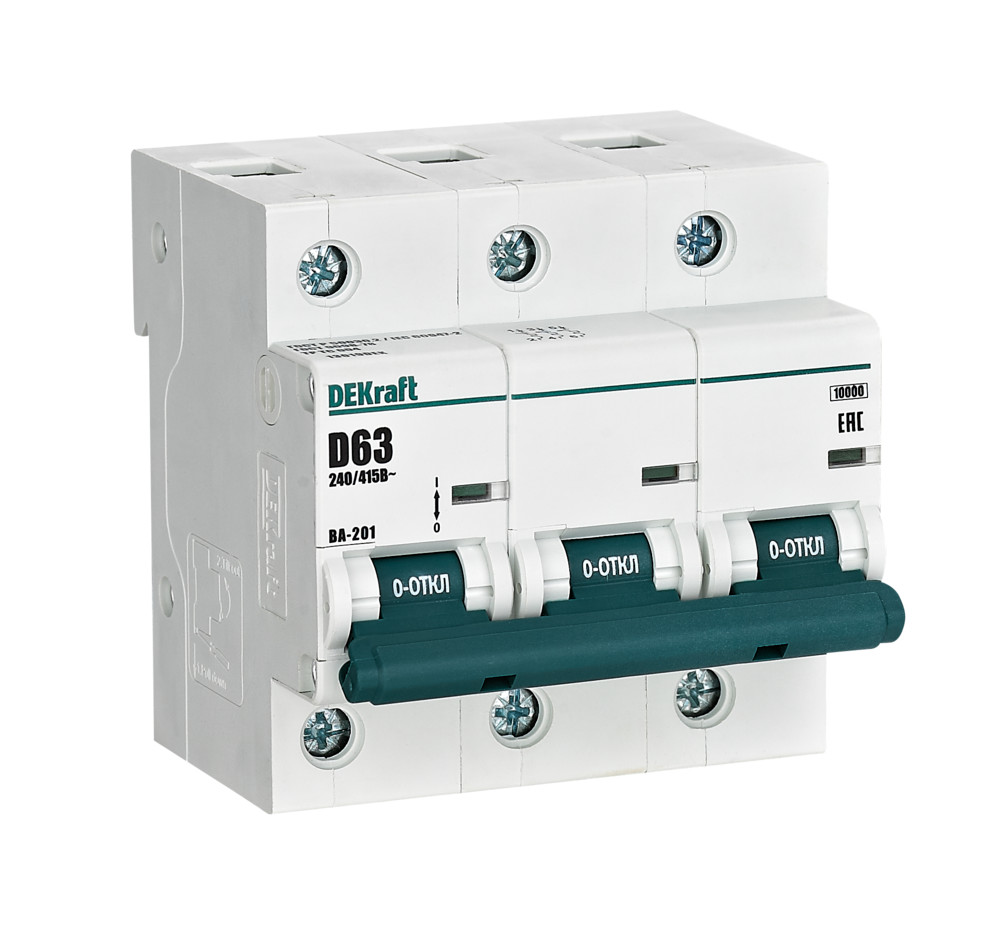

ВА-201 3P
|
ВА201-3Р-06ЗА-В | 13041DEK | ВА201-3P-063A-C | 13007DEK | ВА201-3P-063A-D | 13019DEK |
| ВА201-3Р-080А-В | 13042DEK | ВА201-3P-080A-C | 13008DEK | ВА201-3P-080A-D | 13020DEK | |
| ВА201-3Р-100А-В | 13043DEK | ВА201-3P-100A-C | 13009DEK | ВА201-3P-100A-D | 13021DEK | |
| ВA201-3Р-125A-В | 13044DEK | ВА201-3P-125A-C | 13027DEK | ВА201-3P-125A-D | 13031DEK | |
|

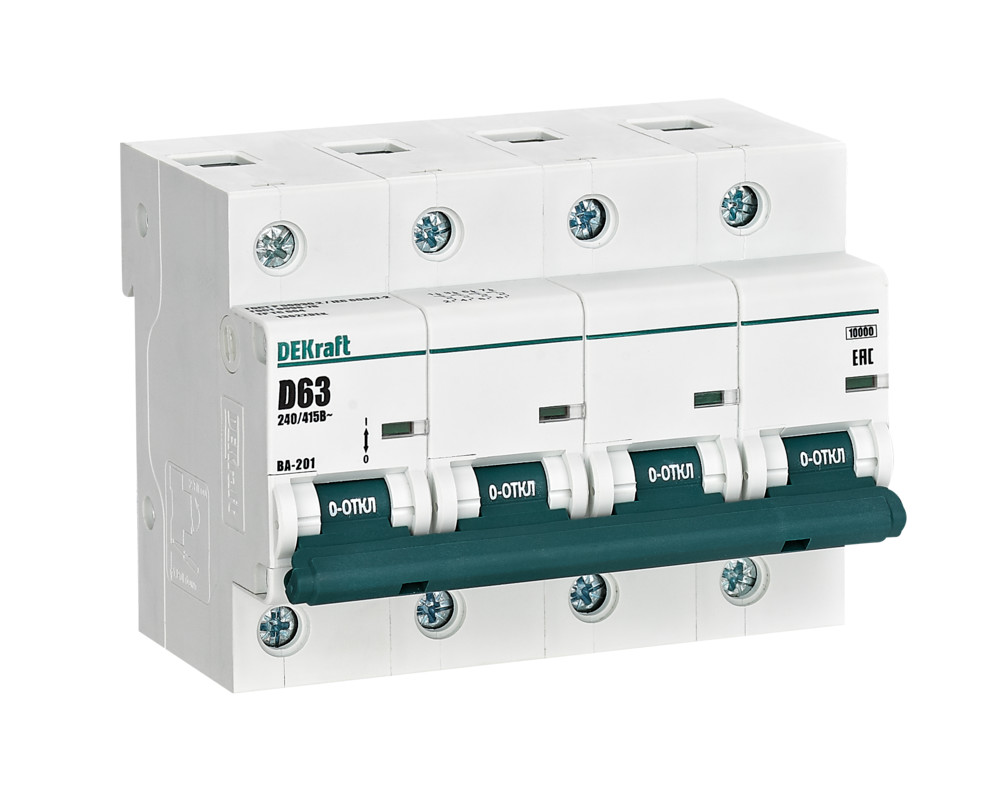

ВА-201 4P
|
ВA201-4Р-06ЗА-В | 13045DEK | ВА201-4P-063A-C | 13010DEK | ВА201-4P-063A-D | 13022DEK |
| ВА201-4Р-080А-В | 13046DEK | ВА201-4P-080A-C | 13011DEK | ВА201-4P-080A-D | 13023DEK | |
| ВА201-4Р-100А-В | 13047DEK | ВА201-4P-100A-C | 13012DEK | ВА201-4P-100A-D | 13024DEK | |
| ВА201-4Р-125A-В | 13048DEK | ВА201-4P-125A-C | 13028DEK | ВА201-4P-125A-D | 13032DEK |
