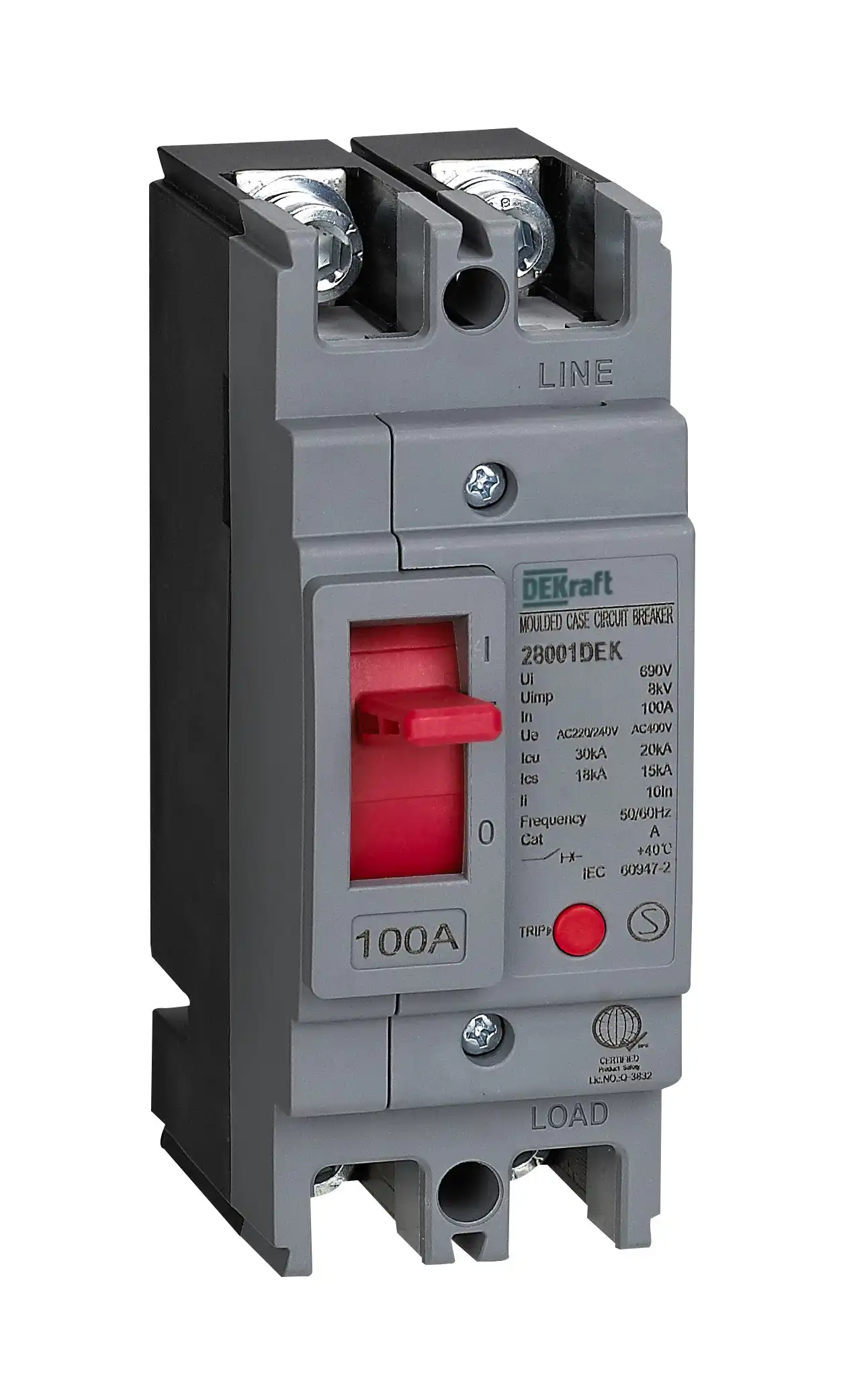

Автоматические выключатели в литом корпусе серий ВА-300 1Р/2Р
Автоматические выключатели в литом корпусе серии ВА-300 1Р/2Р предназначены для использования в силовых распределительных сетях переменного тока напряжением до 415 В для распределения электрической энергии, а также защиты цепей оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели в литом корпусе серии ВА-300 1Р/2Р, устанавливаются в НКУ в качестве распределительных аппаратов. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах.
Преимущества
Решение на малые токи в однополюсном и двухполюсном исполнении с большой ПКС
Автоматические выключатели в литом корпусе в малом размере могут служить функциональной заменой модульным

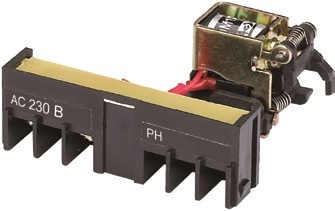

Может устанавливаться на автоматические выключатели в двухполюсном исполнении для обеспечения дистанционного отключения
Технические характеристики
| Параметр | ВА-300 1P | ВА-300 2P | |
| Число полюсов | 1 | 2 | |
| Частота сети переменного тока, Гц | 50 | ||
Номинальное рабочее напряжение Un, В | 220/240 | 400 | |
| Номинальное напряжение изоляции Ui, В | 690 | 400 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | 800 | |
| Номинальный ток расцепителя In, А | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | ||
| Номинальная предельная наибольшая отключающая способность Icu, кА * | 20 | ||
| Номинальная рабочая наибольшая отключающая способность Ics, кА * | 15 | ||
| Механическая износостойкость: число циклов, не менее | с обслуживанием | 9000 | |
| без обслуживания | 7000 | ||
| Коммутационная износостойкость: число циклов, не менее | 2000 | ||
| Сечение подключаемого провода, мм2 (см. табл.) | 1,5-50 | ||
| Усилие затяжки зажимных болтов, Нм | 9,5-10,5 | ||
| Тип болтов | М8 | ||
| Диапазон рабочих температур, °C | От -40 до +60 | ||
| Степень пыле- и влагозащищенности | IP20 | ||
| Неремонтопригодный | |||
Схемы и графики
Изменения номинального тока в зависимости от высоты над уровнем моря
| Высота, м | 2000 | 3000 | 4000 | 5000 |
| Номинальное рабочее напряжение Un, В | 400 | 330 | 280 | 250 |
| Номинальный ток при 400С | In | 0,94xIn | 0,88xIn | 0,85xIn |
| Номинальное напряжение изоляции Ui, В | 690 | 627 | 572 | 531 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | 7 | 6,5 | 6 |
Время-токовые характеристики
Структура условного обозначения
