Устройство автоматического ввода резерва АВР-701
Устройства автоматического ввода резерва серии АВР-701 — интеллектуальные контроллеры с определенной логикой управления вводными автоматическими выключателями, с возможностью управления через ЖК-дисплей, измерениями параметров сети и передачей данных. Они в автоматическом режиме оценивают состояние вводных сетей и осуществляют автоматическое управление в соответствии с заданной логикой, которая обеспечивает бесперебойность питания.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Устройства автоматического ввода резерва АВР-701 совместно с автоматическими выключателями устанавливаются на вводе питания в вводно-распределительных устройствах, распределительных щитах жилых, общественных зданий, а также промышленных предприятий для обеспечения бесперебойного питания потребителей первой категории надежности электроснабжения.
Преимущества
Отображение измеренных значений, настроек и текста сообщений
- Вставные клеммные колодки
- Возможность встраивания
- Компактная конструкция и простота установки
и возможность программирования всех параметров на месте эксплуатации
- перенапряжения;
- пониженного напряжения;
- обрыва фазы;
- неправильного порядка чередования фаз;
- повышенной и пониженной частоты
Интегрированный интерфейс RS-485
Технические характеристики
Параметр / Типоразмер аппарата | АВР-701-2 | АВР-701-2С | АВР-701-3 |
Питание AC: клеммы (3, 4), (7, 8) | Питание AC: клеммы (3, 4), (7, 8) и (9, 10) | ||
Номинальное напряжение | 415 В AC (LL) | ||
Предельный эксплуатационный диапазон | 90–300 В AC (LN) | ||
Частота | 45–65 Гц | ||
Потребляемая мощность | 10 Вт | ||
| Питание DC: клеммы 29, 30 | ||
Номинальное напряжение батареи | 24 В DC | ||
Предельный эксплуатационный диапазон | 10–30 В DC | ||
Максимальная потребляемая мощность | 10 Вт | ||
Цифровой вход: клеммы 17–25 | |||
Тип входа | Отрицательный | ||
Входной ток | ≤ 8 мА | ||
Сигнал низкого уровня | ≤ 2,2 В | ≤1,0 В | ≤1,0 В |
Сигнал высокого уровня | ≥ 3,4 В | ≥3,0 В | ≥3,0 В |
Интерфейс последовательной передачи данных RS485: клеммы 26, 27, 28 | |||
Тип интерфейса | Изолированный | ||
Скорость передачи данных | 2400–38 400 бит/с | ||
Выход: клеммы31–33 (OUT10), 34–36 (OUT9), 37–39 (OUT8), 40–42 (OUT7) | |||
Тип контакта | Однополюсной на два направления | ||
Номинальные характеристики | DC: 10 A, 30 В; AC: 10 A, 250 В | ||
Выход: клеммы43 (OUT6), 45 (OUT5), 46 (OUT4), 48 (OUT3), 49 (OUT2), 51 (OUT1) | |||
Тип контакта | Однополюсный на одно направление | ||
Номинальные характеристики | DC: 10 A, 30 В; AC: 10 A, 250 В | ||
Модуль расширения | |||
Тип контактов | 2 набора НР и НЗ | ||
Нагрузочная способность | AC: НР — 3 A, 250 В; НЗ — 5 A, 250 В | ||
Настраиваемые значения время задержки | |||
Задержка отключения реле основного ввода при аварии tоткл | 0 – 60 минут, с шагом 1 секунда | ||
Задержка на включение реле резервного ввода tвкл | 0 – 60 минут, с шагом 6 секунд | ||
Задержка на возвратное переключение на основной ввод при нормализации напряжения сети tвозвр | 1 – 600 секунд (до 20 минут) | ||
Условия окружающей среды | |||
Рабочая температура | От –25 до 70 °C | ||
Степень защиты | IP65 | ||
Макс. загрязнение окружающей среды | Уровень 3 | ||
Схемы и графики
Электрические схемы
Автоматический ввод резерва на 2 ввода без секционирования
Схема расположения клемм АВР-701-2
Электрическая схема подключения АВР-701-2
 |  |
34 – Общая клемма генераторной установки 35 – Пуск 36 - Останов | |
1 – MX Выключатель источника 1 – Независимый расцепитель 1 – XF Выключатель источника 1 – Электромагнит включения 2 – MX Выключатель источника 2 – Независимый расцепитель 2 – XF Выключатель источника 2 – Электромагнит включения 1-40 1-41 Выключатель источника 1 – Вспомогательный контакт 2-40 2-41 Выключатель источника 2 – Вспомогательный контакт 1-4 1-5 Выключатель источника 1 – Сигнальный контакт 2-4 2-5 Выключатель источника 2 – Сигнальный контакт |
Автоматический ввод резерва на 2 ввода с секционированием
Схема расположения клемм АВР-701-2С
Электрическая схема подключения АВР-701-2С
 | 1 – MX Выключатель источника 1 – Независимый расцепитель 1 – XF Выключатель источника 1 – Электромагнит включения 2 – MX Выключатель источника 2 – Независимый расцепитель 2 – XF Выключатель источника 2 – Электромагнит включения 3 – MX Секционный выключатель – Независимый расцепитель 3 – XF Секционный выключатель – Электромагнит включения 1-40 1-41 Выключатель источника 1 – Вспомогательный контакт 2-40 2-41 Выключатель источника 2 – Вспомогательный контакт 3-40 3-41 Секционный выключатель – Вспомогательный контакт 1-4 1-5 Выключатель источника 1 – Сигнальный контакт 2-4 2-5 Выключатель источника 2 – Сигнальный контакт 3-4 3-5 Секционный выключатель – Сигнальный контакт |
Автоматический ввод резерва на 3 ввода без секционирования
Схема расположения клемм АВР-701-3
Электрическая схема подключения АВР-701-3
 | 1 – MX Выключатель источника 1 – Независимый расцепитель 1 – XF Выключатель источника 1 – Электромагнит включения 2 – MX Выключатель источника 2 – Независимый расцепитель 2 – XF Выключатель источника 2 – Электромагнит включения 3 – MX Выключатель источника 3 – Независимый расцепитель 3 – XF Выключатель источника 3 – Электромагнит включения 1-40 1-41 Выключатель источника 1 – Вспомогательный контакт 2-40 2-41 Выключатель источника 2 – Вспомогательный контакт 3-40 3-41 Выключатель источника 3 – Вспомогательный контакт 1-4 1-5 Выключатель источника 1 – Сигнальный контакт 2-4 2-5 Выключатель источника 2 – Сигнальный контакт 3-4 3-5 Выключатель источника 3 – Сигнальный контакт |

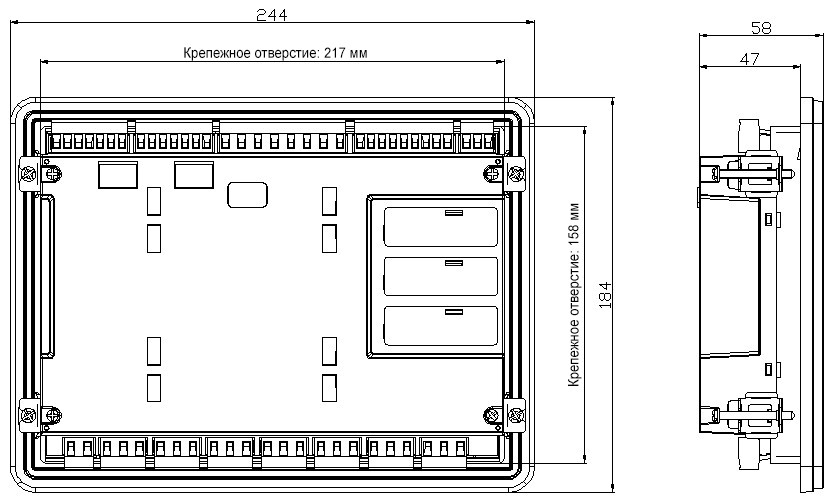

Габаритные и установочные размеры автоматического ввода резерва серии АВР-701, мм
Структура условного обозначения
Полный ассортимент
Внешний вид | Тип | Модель | Артикул |
 | На 2 ввода без секционирования | АВР-701-2 | 27312DEK |
 | На 2 ввода с секционированием | АВР-701-2С | 27314DEK |
 | На 3 ввода без секционирования | АВР-701-3 | 27313DEK |
