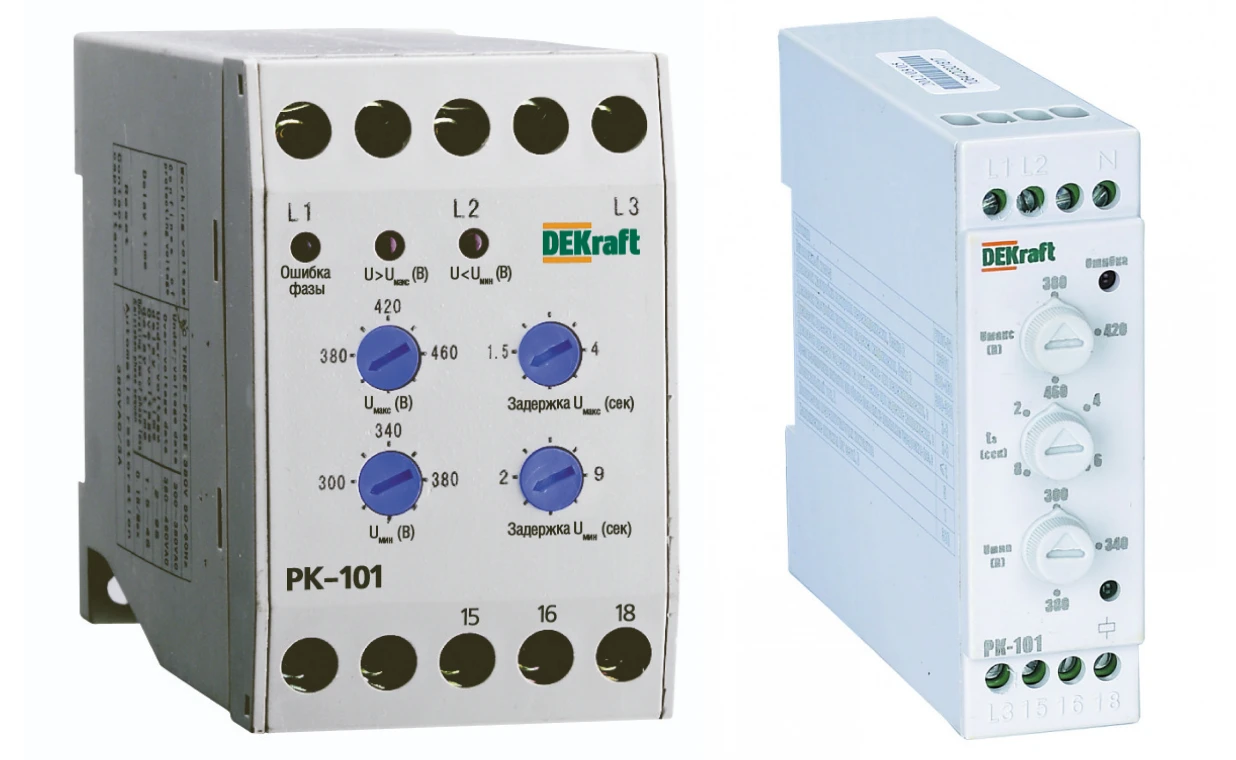

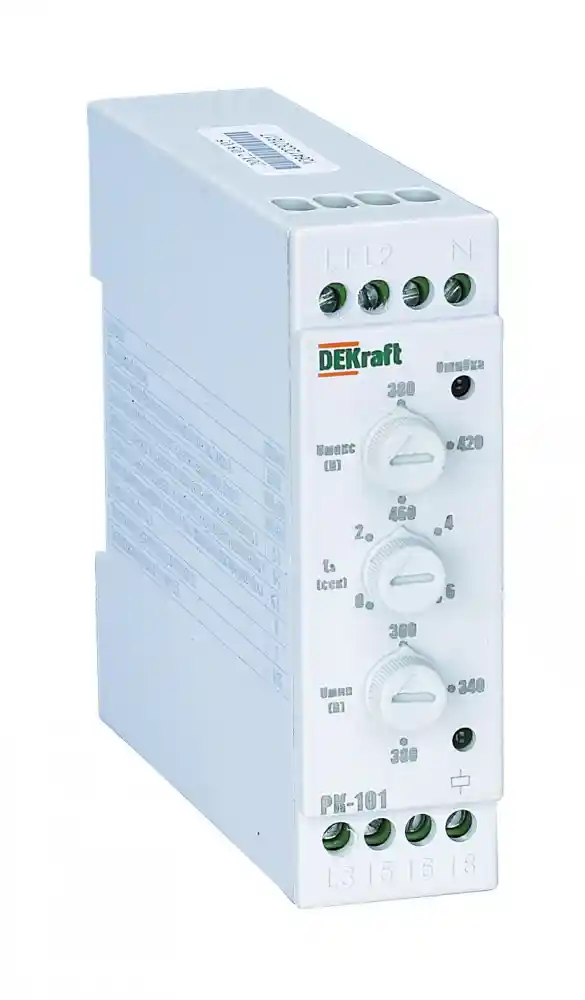

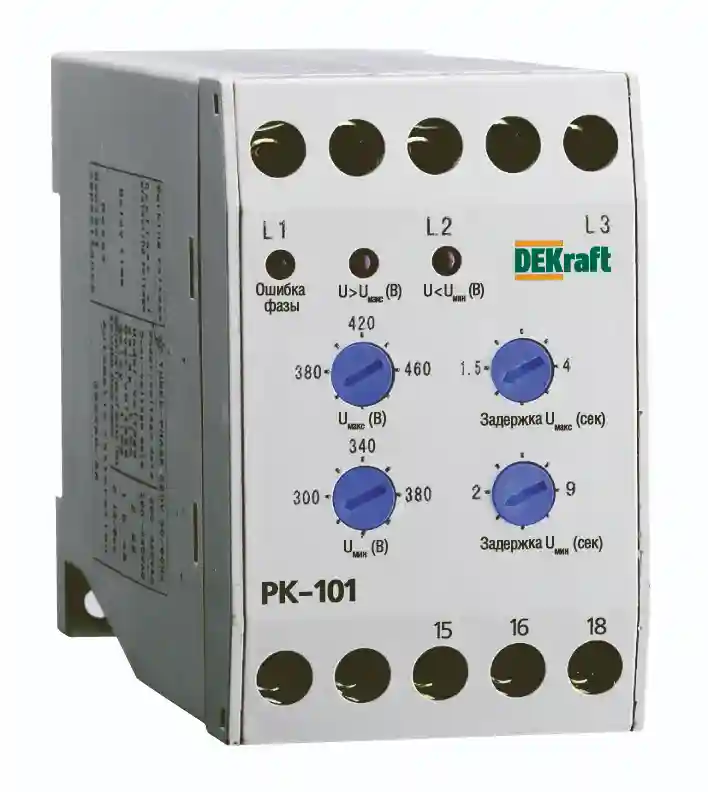

Реле контроля фаз РК-101
Реле контроля фаз РК-101-01 и РК-101-02 предназначено для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении.
Реле выполняет следующие функции контроля сети:
- контроль чередования фаз;
- контроль обрыва фазы;
- контроль перенапряжения;
- контроль падения напряжения.
Описание
Принцип действия
При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16.
При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
Сфера применения
Промышленные предприятия
Системы водоснабжения
Общественные и административные здания
Управление подключением движущегося оборудования (оборудование площадки, сельхозтехника, авторефрижераторы). Контроль против реверса работы двигателя (подъем, погрузочно-разгрузочные работы, лифты, эскалаторы и др.).
Преимущества
Технические характеристики
| РК-101 01 | РК-101 02 | |
| Параметр | Значение | |
| Диапазон настройки контроля перенапряжения, Uмакс В | 380-460 | 400-460 |
| Диапазон настройки контроля падения напряжения, Uмин В | 300-380 | 300-400 |
| Диапазон времени задержки на включение при перенапряжении, с | 1,5-4 | 2-8 |
| Диапазон времени задержки на включение при падение напряжения, с | 2-9 | 2-8 |
| Время переключения контактов при обрыве фазы или не правильном чередование фаз, с | ≤ 0,1 | ≤ 2 |
| Номинальный ток, А | 5 | |
| Количество переключающих контактов | 1 | |
| Среднее потребление, Вт | 3 | |
| Механическая износостойкость, циклов, не менее | 10^6 | |
| Коммутационная износостойкость, циклов, не менее | 10^5 | |
| Напряжение питания (от сети), В | 380 | |
| Тип индикации состояний | Светодиодная | |
| Условие эксплуатации | УХЛ4 | |
| Сечение подключаемого провода, мм2 | 2,5 | |
