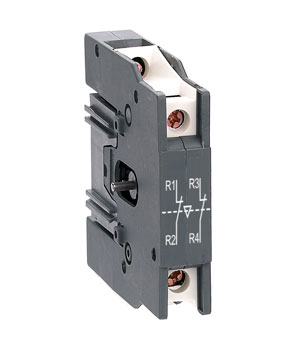

Механизмы блокировки для контакторов КМ-103 серии БМ-03
Описание
Механизмы блокировки БМ-03 являются механическим устройством, без собственного потребления электроэнергии, и предназначены для использования совместно с контакторами серий КМ-102 и КМ-103.
При монтаже механизм блокировки крепится между двумя контакторами. В зависимости от типоразмера контакторов механизмы блокировки БМ-03 имеют различный конструктив и комплектацию.
Для контакторов на токи 9-95А блокировка сочетает в себе не только механическую, но и электрическую блокировку (2НЗ контакта).
Для контакторов на токи 115-630А в комплект механизма блокировки входят два монтажных рельса и набор метизов. Тип блокировок на токи 115-630А только механический.
Область применения
Механизмы блокировки для контакторов БМ-03 предназначены для исключения одновременно включения контакторов на общей платформе в реверсивных схемах и схемах АВР.
- Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Наличие на складах
- Материалы для скачивания
Структура условного обозначения
Габаритные и установочные размеры, мм
Механическая блокировка БМ-03 в сборе с контакторами КМ-103 9А - 32А
| Параметр / Наименование | КМ-103 9A, 12A | КМ-103 18A | КМ-103 25A, 32A |
| F (без приставок ПК03-01) | 108 | 108 | 132 |
| F1 (с одной ПК03-01) | 119 | 109 | 143 |
| F2 (с двумя ПК03-01) | 131 | 131 | 155 |
| c | 60 | 60 | 71,5 |
| d | 25 | 25 | 31,5 |
| h | 95 | 95 | 111,5 |
| e | 60 | 60 | 71,5 |
| f | 50/60 | 50/60 | 50/60 |
Механическая блокировка БМ-03 в сборе с контакторами КМ-103 40А - 95А:
| Параметр / Наименование | КМ-103 40A, 50A, 65А | КМ-103 80A, 95А |
| F (без приставок ПК03-01) | 169 | 190 |
| F1 (с одной ПК03-01) | 182 | 203 |
| F2 (с двумя ПК03-01) | 195 | 216 |
| e | 90 | 100,5 |
| f | 50 | 60,5 |
| h | 130 | 140 |
| Внешний вид | Типоразмер контакторов | Наименование | Каталожный номер |
 |
9-32А | БМ03-009A-032A | 24117DEK |
| 40-95А | БМ03-040A-095A | 24118DEK | |
| 115-150А | БМ03-115A-150A | 24119DEK | |
| 185-225А | БМ03-185A-225A | 24120DEK | |
| 265-330А | БМ03-265A-330A | 24121DEK | |
| 400-500А | БМ03-400A-500A | 24122DEK | |
| 630А | БМ03-630A | 24123DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| БМ03-009A-032A | 4 | 60 | 7,5 | 0,018 |
| БМ03-040A-095A | 4 | 60 | 9,9 | 0,018 |
| БМ03-115A-150A | 1 | 5 | 10 | 0,03 |
| БМ03-185A-225A | 1 | 5 | 10 | 0,03 |
| БМ03-265A-330A | 1 | 5 | 10 | 0,03 |
| БМ03-400A-500A | 1 | 5 | 10 | 0,03 |
| БМ03-630A | 1 | 5 | 10 | 0,03 |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 24117DEK | Мех. блокировки для конт. КМ-102, КМ-103 9-32А БМ-03 | Складской (S) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 24118DEK | Мех. блокировки для конт. КМ-102, КМ-103 40-95А БМ-03 | Складской (S) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 24119DEK | Мех. блокировки для конт. КМ-103 115-150А БМ-03 | Складской (S) | 77 |
| 24120DEK | Мех. блокировки для конт. КМ-103 185-225А БМ-03 | Складской (S) | 10 |
| 24121DEK | Мех. блокировки для конт. КМ-103 265-330А БМ-03 | Складской (S) | 21 |
| 24122DEK | Мех. блокировки для конт. КМ-103 400-500А БМ-03 | Складской (S) | 17 |
| 24123DEK | Мех. блокировки для конт. КМ-103 630А БМ-03 | Под заказ (N) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
