Корпуса щитов распределительные навесные/ встраиваемые (ЩРН/ЩРВ)
Описание
Корпуса распределительные серий ЩРВ / ЩРН комплектуются DIN-рейками, фальш-панелью, металлической планкой для установки шин N и PE, почтовым замком (для артикулов с IP31) и замком-защелкой (для артикулов с IP54), набором для крепления проводника заземления.
Для корпусов со степенью пыле-влагозащиты IP54 на внутренний контур двери нанесен полиуретановый
уплотнитель.
Корпуса имеют шпильку заземления как на дверце, так и на корпусе (соответствие требованиям Техэнергонадзора).
Ввод кабелей для корпусов осуществляется следующим образом:
- для артикулов со степенью пыле-влаго защиты IP31:
сверху и снизу;
- для артикулов со степенью пыле-влаго защиты IP54:
только снизу.
Кабельные вводы приобретаются по желанию пользователя отдельно, артикул 32156DEK.
Сфера применения
Корпуса щитов серии ЩРВ / ЩРН предназначены для установки модульных устройств различного назначения.
После сборки служат для ввода и распределения электроэнергии в одно- и трехфазных сетях как часть электрической системы распределительных, осветительных и иных установок.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складе
Основные технические характеристики
| Параметр | Значение |
| Соответствие регламентам и стандартам | ТУ 27.12.31 – 001 – 74723866 – 2018 , ГОСТ 14254-2015 , ГОСТ 32127-2013 |
| Номинальный ток | 125 А |
| Толщина металла | 0,9-1,2 мм |
| Тип покрытия | порошковая шагрень |
| Цвет | RAL 7035 |
| Степень защиты | IP31 |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Тип применяемых аппаратов | модульные |
Структура условного обозначения
Габаритные размеры ЩРВ-IP31
1 - Корпус щита; 2 - Дверь; 3 - Замок; 4 - Фальш-панель; 5 - DIN-рейка; 6 - Планка крепления шин N и PE; 7 - Задняя стенка.
| Модель | Размеры, мм |
Кол-во DIN-реек |
Кол-во планокN/PE |
n отв., шт. |
Кол-во модулей |
|||||||||||
| H | L | B | H1 | H2 | H3 | H4 | L1 | L2 | L3 | B1 | B2 | |||||
| ЩРВ-9 | 280 | 280 | 120 | - | 230 | 174 | 25 | 163 | 230 | 124 | 13 | 100 | 1 | 1 | 6 | 9 |
| ЩРВ-12 | 280 | 380 | 120 | - | 230 | 174 | 25 | 217 | 280 | 174 | 13 | 100 | 1 | 1 | 6 | 12 |
| ЩРВ-15 | 280 | 380 | 120 | - | 230 | 174 | 25 | 271 | 330 | 224 | 13 | 100 | 1 | 1 | 6 | 15 |
| ЩРВ-18 | 430 | 280 | 120 | 126 | 380 | 324 | 25 | 163 | 230 | 124 | 13 | 100 | 2 | 1 | 6 | 18 |
| ЩРВ-24 | 430 | 330 | 120 | 126 | 380 | 324 | 25 | 217 | 280 | 174 | 13 | 100 | 2 | 1 | 6 | 24 |
| ЩРВ-36 | 550 | 330 | 120 | 126 | 500 | 444 | 25 | 217 | 280 | 174 | 13 | 100 | 3 | 1 | 6 | 36 |
| ЩРВ-45 | 550 | 380 | 120 | 126 | 500 | 444 | 25 | 271 | 330 | 224 | 13 | 100 | 3 | 1 | 6 | 45 |
| ЩРВ-48 | 710 | 330 | 120 | 126 | 660 | 604 | 25 | 217 | 280 | 174 | 13 | 100 | 4 | 1 | 6 | 48 |
| ЩРВ-54 | 550 | 430 | 120 | 126 | 500 | 444 | 25 | 325 | 380 | 274 | 13 | 100 | 3 | 1 | 6 | 54 |
Габаритные и установочные размеры ЩРН-IP31
1 - Корпус щита; 2 - Дверь; 3 - Замок; 4 - Фальш-панель; 5 - DIN-рейка; 6 - Планка крепления шин N и PE; 7 - Дно.
| Модель | Размеры, мм |
Кол-во DIN-реек |
Кол-во планокN/PE |
n отв., шт. |
Кол-во модулей |
|||||||
| H | L | B | H1 | H2 | L1 | L2 | B1 | |||||
| ЩРН-9 | 250 | 250 | 120 | - | 45 | 163 | 176 | 13 | 1 | 1 | 6 | 9 |
| ЩРН-12 | 250 | 300 | 120 | - | 45 | 217 | 226 | 13 | 1 | 1 | 6 | 12 |
| ЩРН-15 | 250 | 350 | 120 | - | 45 | 271 | 276 | 13 | 1 | 1 | 6 | 15 |
| ЩРН-18 | 400 | 250 | 120 | - | 45 | 163 | 326 | 13 | 2 | 1 | 6 | 18 |
| ЩРН-18М | 250 | 400 | 120 | - | 45 | 325 | 176 | 13 | 1 | 1 | 6 | 18 |
| ЩРН-24 | 400 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 2 | 1 | 6 | 24 |
| ЩРН-30 | 400 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 2 | 1 | 6 | 30 |
| ЩРН-36 | 520 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 3 | 1 | 6 | 36 |
| ЩРН-45 | 520 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 3 | 1 | 6 | 45 |
| ЩРН-48 | 680 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 4 | 1 | 6 | 48 |
| ЩРН-54 | 520 | 400 | 120 | 126 | 45 | 325 | 326 | 13 | 3 | 1 | 6 | 54 |
| ЩРН-60 | 680 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 4 | 1 | 6 | 60 |
| ЩРН-72 (2хдв.) | 520 | 585 | 120 | 126 | 45 | 217 | 508 | 13 | 6 | 1 | 12 | 72 |
| ЩРН-90 (2х дв.) | 520 | 685 | 120 | 126 | 45 | 271 | 608 | 13 | 6 | 1 | 12 | 90 |
Габаритные и установочные размеры ЩРН-IP54
1 - Корпус щита; 2 - Дверь; 3 - Замок; 4 - Фальш-панель; 5 - DIN-рейка; 6 - Планка крепления шин N и PE; 7 - Дно.
| Модель | Размеры, мм |
Кол-во DIN-реек |
Кол-во планокN/PE |
n отв., шт. |
Кол-во модулей |
|||||||
| H | L | B | H1 | H2 | L1 | L2 | B1 | |||||
| ЩРН-12-IР54 | 250 | 300 | 120 | - | 171 | 217 | 209 | 13 | 1 | 1 | 3 | 12 |
| ЩРН-24-IР54 | 400 | 300 | 120 | 126 | 321 | 217 | 209 | 13 | 2 | 1 | 3 | 24 |
| ЩРН-36-IР54 | 520 | 300 | 120 | 126 | 441 | 217 | 209 | 13 | 3 | 1 | 3 | 36 |
| ЩРН-48-IР54 | 680 | 300 | 120 | 126 | 601 | 217 | 209 | 13 | 4 | 1 | 3 | 48 |
| ЩРН-54-IР54 | 520 | 400 | 120 | 126 | 441 | 325 | 309 | 13 | 3 | 1 | 3 | 54 |
Размер ниши для серии ЩРВ
| Модель | Размер ниши, мм | ||
| ЩРВ-12 | 240 | 290 | 105 |
| ЩРВ-18 | 390 | 290 | 105 |
| ЩРВ-24 | 390 | 290 | 105 |
| ЩРВ-36 | 510 | 290 | 105 |
| ЩРВ-48 | 510 | 330 | 105 |
| Внешний вид |
Модель | Габаритные размеры, мм | Кол-во модулей |
Кол-во рядов |
Степень IP | Артикул | ||
| В | Ш | Г | ||||||
ЩРВ |
ЩРВ-9 | 280 | 280 | 120 | 9 | 1 | IP31 | 30106DEK |
| ЩРВ-12 | 280 | 380 | 120 | 12 | 1 | IP31 | 30101DEK | |
| ЩРВ-15 | 280 | 380 | 120 | 15 | 1 | IP31 | 30107DEK | |
| ЩРВ-18 | 430 | 280 | 120 | 18 | 2 | IP31 | 30104DEK | |
| ЩРВ-24 | 430 | 330 | 120 | 24 | 2 | IP31 | 30102DEK | |
| ЩРВ-36 | 550 | 330 | 120 | 36 | 3 | IP31 | 30103DEK | |
| ЩРВ-45 | 550 | 380 | 120 | 45 | 3 | IP31 | 30108DEK | |
| ЩРВ-48 | 710 | 330 | 120 | 48 | 4 | IP31 | 30105DEK | |
| ЩРВ-54 | 550 | 430 | 120 | 54 | 3 | IP31 | 30109DEK | |
|
ЩРН
|
ЩРН-9 | 250 | 250 | 120 | 9 | 1 | IP31 | 30201DEK |
| ЩРН-12 | 250 | 300 | 120 | 12 | 1 | IP31 | 30202DEK | |
| ЩРН-15 | 250 | 350 | 120 | 15 | 1 | IP31 | 30206DEK | |
| ЩРН-18 | 400 | 250 | 120 | 18 | 2 | IP31 | 30207DEK | |
| ЩРН-18М | 250 | 400 | 120 | 18 | 1 | IP31 | 30213DEK | |
| ЩРН-24 | 400 | 300 | 120 | 24 | 2 | IP31 | 30203DEK | |
| ЩРН-30 | 400 | 350 | 120 | 30 | 2 | IP31 | 30214DEK | |
| ЩРН-36 | 520 | 300 | 120 | 36 | 3 | IP31 | 30204DEK | |
| ЩРН-45 | 520 | 350 | 120 | 45 | 3 | IP31 | 30210DEK | |
| ЩРН-48 | 680 | 300 | 120 | 48 | 4 | IP31 | 30205DEK | |
| ЩРН-54 | 520 | 400 | 120 | 54 | 3 | IP31 | 30211DEK | |
| ЩРН-60 | 680 | 350 | 120 | 60 | 4 | IP31 | 30208DEK | |

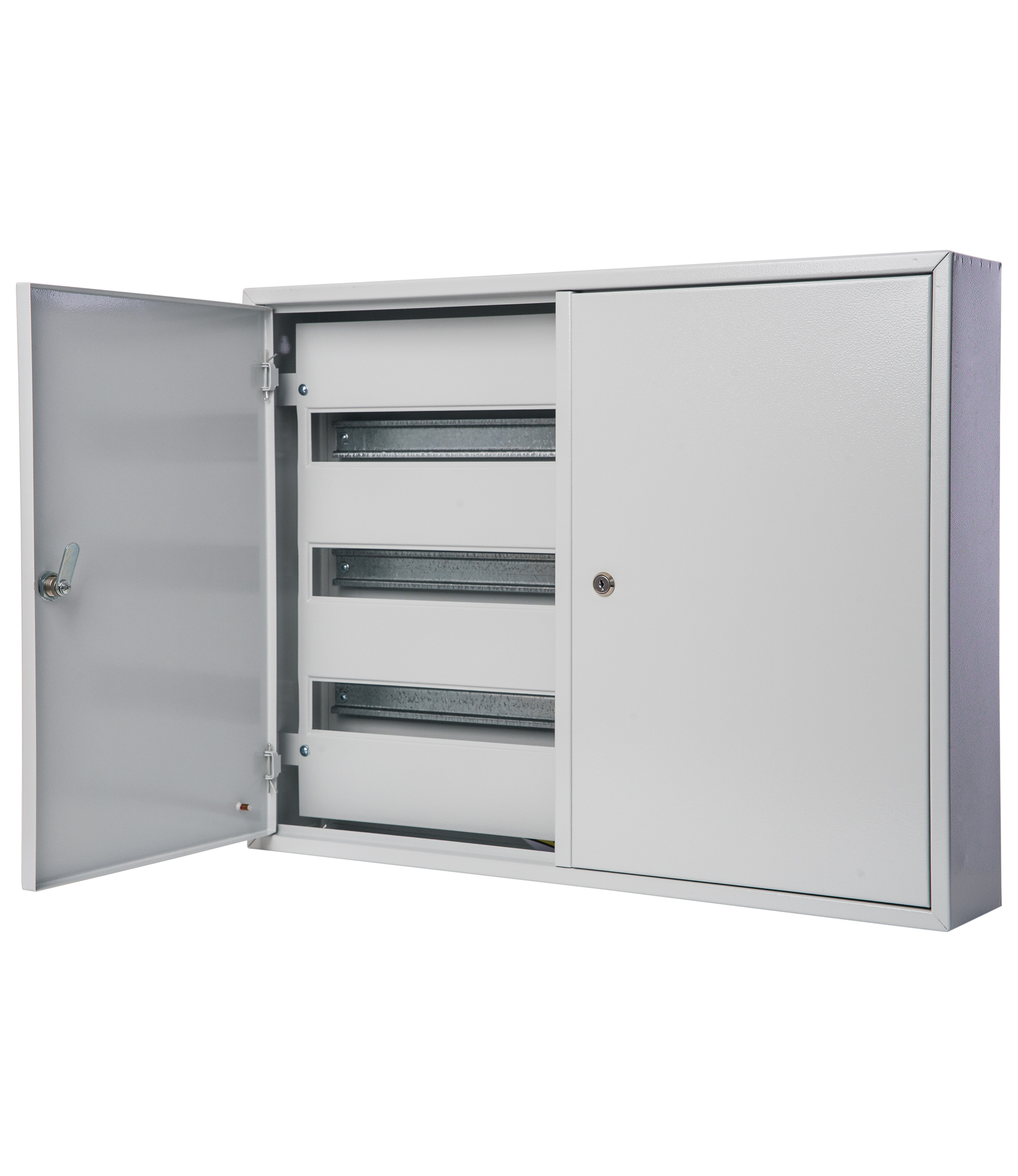

| ЩРН-72 | 520 | 585 | 120 | 72 | 3+3 | IP31 | 30212DEK | |
| ЩРН-90 | 520 | 685 | 120 | 90 | 3+3 | IP31 | 30209DEK | |
| ЩРН-12-IP54 | 250 | 300 | 120 | 12 | 1 | IP54 | 30250DEK | |
| ЩРН-24-IP54 | 400 | 300 | 120 | 24 | 2 | IP54 | 30251DEK | |
| ЩРН-36-IP54 | 520 | 300 | 120 | 36 | 3 | IP54 | 30252DEK | |
| ЩРН-48-IP54 | 680 | 300 | 120 | 48 | 4 | IP54 | 30253DEK | |
| ЩРН-54-IP54 | 520 | 400 | 120 | 54 | 3 | IP54 | 30254DEK | |
Комплектность поставки
| Наименование | Вложение |
| Корпус металлический распределительный | + |
| Руководство по эксплуатации | + |
| Наклейка «Внимание! Высокое напряжение» | + |
| Наклейка «Заземление» | + |
Упаковка - качественный гофрокартон. Штрих-коды и артикулы на упаковке каждого щита делают продукцию идеально простой в транспортировке и максимально приспособленной к требованиям розничной торговли и автоматизированного складского хранения.
| Монтаж | |||
| Степень пыле- и влагозащиты IP31. |  |
Ввод кабелей для щитов осуществляется сверху и снизу щита. Отвертия для кабельных вводов являются выбивными. |  |
| Степень пыле- и влагозащиты IP54. |  |
В щиты серий ЩРН/ЩРВ установлены элементы для крепления N, PE шин. |  |
| Защитная фальшпанель ограничивает доступ ко всем токопроводящим элементам. |  |
Каплевидные петли на задней стенке щита упрощают монтаж на стену (серия ЩРН). |  |
| Оцинкованные ДИН-рейки (количество зависит от артикула). Являются съемными, что облегчает кабельную разводку. |  |
||
| Комплектация | |||
| Набор знаков электробезопасности: два знака «Заземлено» и знак «Высокое напряжение». |  |
Два ключа к замку (серия ЩРН / ЩРВ). |  |
| Набор для крепления провода заземления. |  |
||
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
ru.ccc@schneider-electric.com
ru.ccc@schneider-electric.com
| Каталожный номер | Описание | Остатки на складе, шт. |
| 30101DEK | Корпус метал. 280х330х120 12 мод. IP31 ЩРВ-12 | 63 |
| 30104DEK | Корпус метал. 430х330х120 18 мод. IP31 ЩРВ-18 | 12 |
| 30102DEK | Корпус метал. 430х330х120 24 мод. IP31 ЩРВ-24 | 80 |
| 30103DEK | Корпус метал. 550х330х120 36 мод. IP31 ЩРВ-36 | 16 |
| 30105DEK | Корпус метал. 710х330х120 48 мод. IP31 ЩРВ-48 | 8 |
| 30201DEK | Корпус метал. 250х250х120 9 мод. IP31 ЩРН-9 | 555 |
| 30202DEK | Корпус метал. 250х300х120 12 мод. IP31 ЩРН-12 | 516 |
| 30206DEK | Корпус метал. 250х350х120 15 мод. IP31 ЩРН-15 | 207 |
| 30207DEK | Корпус метал. 400х250х120 18 мод. IP31 ЩРН-18 | 112 |
| 30203DEK | Корпус метал. 400х300х120 24 мод. IP31 ЩРН-24 | 346 |
| 30204DEK | Корпус метал. 520х300х120 36 мод. IP31 ЩРН-36 | 202 |
| 30205DEK | Корпус метал. 680х300х120 48 мод. IP31 ЩРН-48 | 66 |
| 30208DEK | Корпус метал. 680х350х120 60 мод. IP31 ЩРН-60 | 40 |
| 30209DEK | Корпус метал. две двери 520х685х120 90 мод. IP31 ЩРН-90 | 22 |
| 30250DEK | Корпус метал. 250х300х120 12 мод. IP54 ЩРН-12 | 260 |
| 30251DEK | Корпус метал. 400х300х120 24 мод. IP54 ЩРН-24 | 216 |
| 30252DEK | Корпус метал. 520х300х120 36 мод. IP54 ЩРН-36 | 2 |
| 30106DEK | ЩРВ-9 корп мет встр 28х28х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30107DEK | ЩРВ-15 корп мет встр 28х38х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30108DEK | ЩРВ-45 корп мет встр 55х38х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30109DEK | ЩРВ-54 корп мет встр 55х43х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30213DEK | ЩРН-18М корп мет нав 25х40х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30214DEK | ЩРН-30 корп мет нав 40х30х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30210DEK | ЩРН-45 корп мет нав 52х35х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30211DEK | ЩРН-54 корп мет нав 52х40х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30212DEK | ЩРН-72 корп мет нав 52х58.5х12 IP31 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30253DEK | ЩРН-48 корп мет нав 68х30х12 IP54 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 30254DEK | ЩРН-54 корп мет нав 52х40х12 IP54 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
