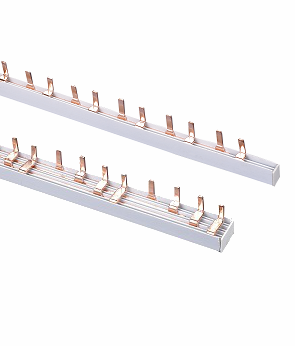

Шины соединительные серии ШС-101
Описание
Конструкция шин соединительных позволяет избежать возникновения дополнительных контактных сопротивлений и нагрева токоведущих частей, как это происходит при использовании перемычек из проводов.
Шины соединительные расcчитаны на суммарно допустимый ток 63 А/75 А (в зависимости от артикула) с одной точкой питания и напряжение 220/415 В.
Состоят из высококачественных медных пластин прямоугольной формы в сечении и диэлектрического корпуса, изготовленного из огнестойкого полиамида.
Сфера применения
Шины соединительные предназначены для быстрого, удобного и безопасного соединения модульного оборудования: автоматических выключателей, ВДТ, АВДТ и т.п.
Одним из основных преимуществ использования шинной разводки является качество соединений по сравнению с перемычками из проводов.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складе
Основные технические характеристики
| Параметр | Значение |
| Устойчивость к току короткого замыкания | 50 кА |
| Номинальное напряжение | 220/415 В |
| Максимальное рабочее напряжение | 500 В |
| Импульсное напряжение | 4 кВ |
Структура условного обозначения
Габаритные и установочные размеры, мм
| Размеры шины, мм | Модель | Толщина штыря шины, мм | Сечение шины, мм2 | A, мм | Кол-во контактов в ряду | Длина шины, см |
 |
ШС101-1-63 | 1,2 | 10 | 7 | 54 х 1 | 100 |
 |
ШС101-2-63 | 1,2 | 10 | 7 | 27 х 2 | 100 |
 |
ШС101-3-63 | 1,2 | 10 | 7 | 18 х 3 | 100 |
| ШС101-3-75 | 1,5 | 16 | 11 | 18 х 3 | 100 | |
 |
ШС101-4-63 | PIN | 10 | 7 | 14 x 4 | 100 |
| ШС101-4-75 | PIN | 16 | 11 | 14 x 4 | 100 |
Электрические схемы
| Тип/внешний вид | Тип | Нагрузка | Номинальный ток, А | Модель | Артикул |
 |
PIN | 1-фазная | 63 А | ШС101-1-63 | 32030DEK |
| PIN | 2-фазная | 63 А | ШС101-2-63 | 32031DEK | |
| PIN | 3-фазная | 63 А | ШС101-3-63 | 32034DEK | |
| PIN | 4-фазная | 63 А | ШС101-4-63 | 32035DEK | |
| PIN | 3-фазная | 75 А | ШС101-3-75 | 32032DEK | |
| PIN | 4-фазная | 75 А | ШС101-4-75 | 32033DEK |
Комплектность поставки
| Наименование | Вложение |
| Шины соединительные | + |
| Руководство по эксплуатации | + |
| Модель | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ШС101-1-63 | 10 | 100 | 18 | 0,0100 |
| ШС101-2-63 | 6 | 30 | 24 | 0,0100 |
| ШС101-3-63 | 6 | 30 | 28 | 0,0100 |
| ШС101-4-63 | 6 | 30 | 32 | 0,0174 |
| ШС101-3-75 | 6 | 30 | 29 | 0,0100 |
| ШС101-4-75 | 6 | 30 | 33,5 | 0,0174 |
Одним из основных преимуществ использования шинной разводки является качество соединений по сравнению с перемычками из проводов.
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
ru.ccc@schneider-electric.com
ru.ccc@schneider-electric.com
| Каталожный номер | Описание | Остатки на складе, шт. |
| 32030DEK | Шина соединительная типа PIN (штырь) 1P до 63А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 32031DEK | Шина соединительная типа PIN (штырь) 2P до 63А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 32034DEK | Шина соединительная типа PIN (штырь) 3P до 63А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 32035DEK | Шина соединительная типа PIN (штырь) 4P до 63А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 32032DEK | Шина соединительная типа PIN (штырь) 3P до 75А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 32033DEK | Шина соединительная типа PIN (штырь) 4P до 75А (д |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: ru.ccc@schneider-electric.com Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
