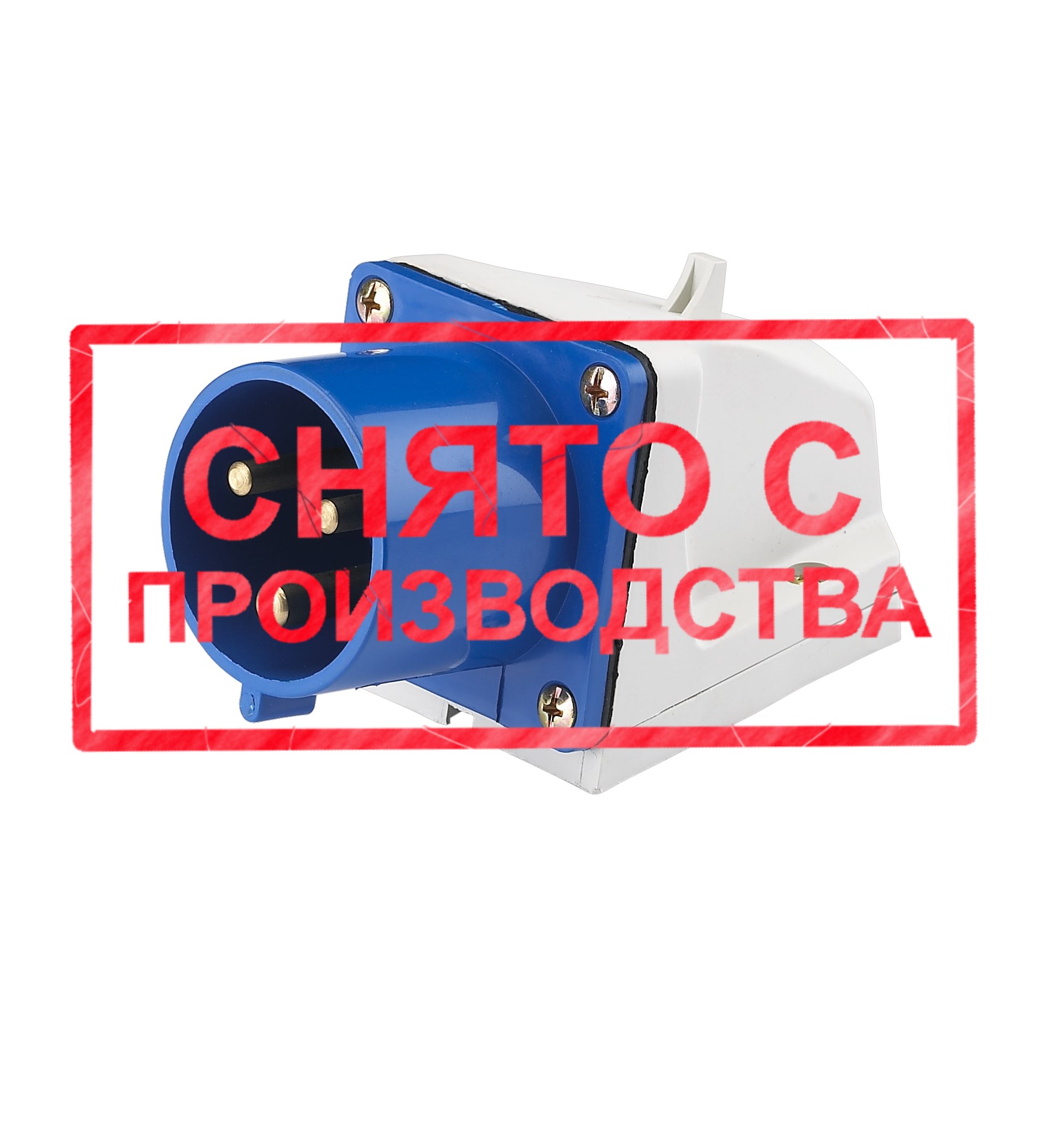

Вилки стационарные ВС-102
Описание
С помощью вилок стационарного исполнения DEKraft серии ВС-102 можно реализовывать "классические" решения по подключению потребителей электроэнергии.
Промышленные разъемы используются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, вокзалах и административных зданиях.
Вся продуктовая линейка соответствует стандартам ГОСТ Р 51323.1-99 (МЭК309-1) и ГОСТ Р 51323.2-99 (МЭК309-2).
Принцип действия
Степень пыле- и влагозащищенности промышленных разъемов варьируется в зависимости от токового номинала.
Розетки и вилки (при подключенной розетке) имеют следующую степень IP:
- IP44 (брызгозащищенном) на токи 16А и 32А;
- IP67 (водонепроницаемом) на токи 63А и 125А.
Разъемы различаются по цвету:
- вилки и розетки на номинальное напряжение 200-250 В имеют синий цвет.
- вилки и розетки на 380-415 В - красный цвет.
Промышленные разъемы изготавливаются из ударопрочного, термостойкого и самозатухающего пластика, что обеспечивает надежную и долговечную работу оборудования.
Фиксация смонтированных вилок и розеток осуществляется фиксацией крышки розетки на пластиковом шипе вилки (промышленные разъемы 16А и 32 А), либо при помощи байонетного кольца (промышленные разъемы 63А и 125 А).
Розетки для скрытой проводки производятся с угловым фланцем, вилки для скрытой проводки - с прямым фланцем.
Тип подключения кабеля - винтовой. Для упрощения монтажа каждая клемма имеет маркировку, винты поставляются с универсальным шлицем.
Контактная группа обязательно включает в себя заземление. Никелирование контактов промышленных разъемов защищает от коррозии, морской воды, пара, химических и прочих агрессивных сред.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складах
- Материалы для скачивания
Основные технические характеристики
| Параметр | Значение |
| Номинальный ток, А | 16, 32, 63 |
| Диапазон рабочего напряжения, В | 200-250 380-415 |
| Номинальное напряжение по изоляции, В | 500 |
| Номинальная частота сети, Гц | 50 |
| Рабочая температура, °C | -25 / +40 |
| Степень защиты в соответствии с ГОСТ 14254-96 (МЭК 60529) | IP44 (I ном = 16, 32 А) IP67 (I ном = 63, 125 А) |
| Положение заземляющего контакта | 6 ч |
| Модель | Размеры, мм | Чертеж | ||
| L | H | D | ||
| ВС102-3-16-IP44 | 131 | 76 | 44 |
|
| ВС102-4-16-IP44 | 131 | 78 | 50 | |
| ВС102-5-16-IP44 | 133 | 80 | 55 | |
| ВС102-3-32-IP44 | 141 | 83 | 56 | |
| ВС102-4-32-IP44 | 141 | 83 | 56 | |
| ВС102-5-32-IP44 | 142 | 86 | 62 | |
| ВС102-3-63-IP67 | 325 | 112 | 76 |  |
| ВС102-4-63-IP67 | 325 | 122 | 76 | |
| ВС102-5-63-IP67 | 325 | 122 | 76 | |
| Тип/внешний вид | Наименование | Кол-во контактов | Расположение контактов | U ном., В | Каталожный номер |
|
|
ВС102-3-16-IP44 | 2P+PE |  |
200-250 | 26019DEK |
| ВС102-4-16-IP44 | 3P+PE |  |
380-415 | 26020DEK | |
| ВС102-5-16-IP44 | 3P+PE+N |  |
380-415 | 26021DEK | |
| ВС102-3-32-IP44 | 2P+PE | |
200-250 | 26022DEK | |
| ВС102-4-32-IP44 | 3P+PE | |
380-415 | 26023DEK | |
| ВС102-5-32-IP44 | 3P+PE+N | |
380-415 | 26024DEK | |
| ВС102-3-63-IP67 | 2P+PE | |
200-250 | 26042DEK | |
| ВС102-4-63-IP67 | 3P+PE | |
380-415 | 26025DEK | |
| ВС102-5-63-IP67 | 3P+PE+N | |
380-415 | 26026DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ВС102-3-16-IP44 | 10 | 100 | 12 | 0,0564 |
| ВС102-4-16-IP44 | 10 | 100 | 12,5 | 0,0564 |
| ВС102-5-16-IP44 | 10 | 60 | 14 | 0,0564 |
| ВС102-3-32-IP44 | 10 | 60 | 15 | 0,0599 |
| ВС102-4-32-IP44 | 10 | 60 | 16 | 0,0599 |
| ВС102-5-32-IP44 | 10 | 60 | 17 | 0,0599 |
| ВС102-3-63-IP67 | 2 | 10 | 10,2 | 0,0480 |
| ВС102-4-63-IP67 | 2 | 10 | 10,5 | 0,0480 |
| ВС102-5-63-IP67 | 2 | 10 | 11 | 0,0480 |
| Преимущества | |||
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63 и 125А). |  |
Корпуса, токоведущие части промышленных разъемов выполнены из термостойких и самозатухающих материалов. |  |
| Наличие сальника/кабельного ввода для кабеля разного сечения. |  |
Контактные зажимы, винты, пружины устойчивы к коррозии. |  |
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63А). | |
Вилки и розетки для скрытой проводки могут применяться в сборке распределительных щитов из пластика и металла. |  |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 26019DEK | Вилка стационарная 513 2Р+РЕ 16А 220В IP44 ВС-102 | Под заказ (N) | 40 |
| 26020DEK | Вилка стационарная 514 3Р+РЕ 16А 380В IP44 ВС-102 | Под заказ (N) | 120 |
| 26021DEK | Вилка стационарная 515 3Р+РЕ+N 16А 380В IP44 ВС-102 | Не задан |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26022DEK | Вилка стационарная 523 2Р+РЕ 32А 220В IP44 ВС-102 | Под заказ (N) | 48 |
| 26023DEK | Вилка стационарная 524 3Р+РЕ 32А 380В IP44 ВС-102 | Не задан | 530 |
| 26024DEK | Вилка стационарная 525 3Р+РЕ+N 32А 380В IP44 ВС-102 | Под заказ (N) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26025DEK | Вилка стационарная 534 3Р+РЕ 63А 380В IP67 ВС-102 | Не задан |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26026DEK | Вилка стационарная 535 3Р+РЕ+N 63А 380В IP67 ВС-102 | Под заказ (N) | 2 |
| 26042DEK | Вилка стационарная 533 2Р+РЕ 63А 220В IP67 ВС-102 | Не задан |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
