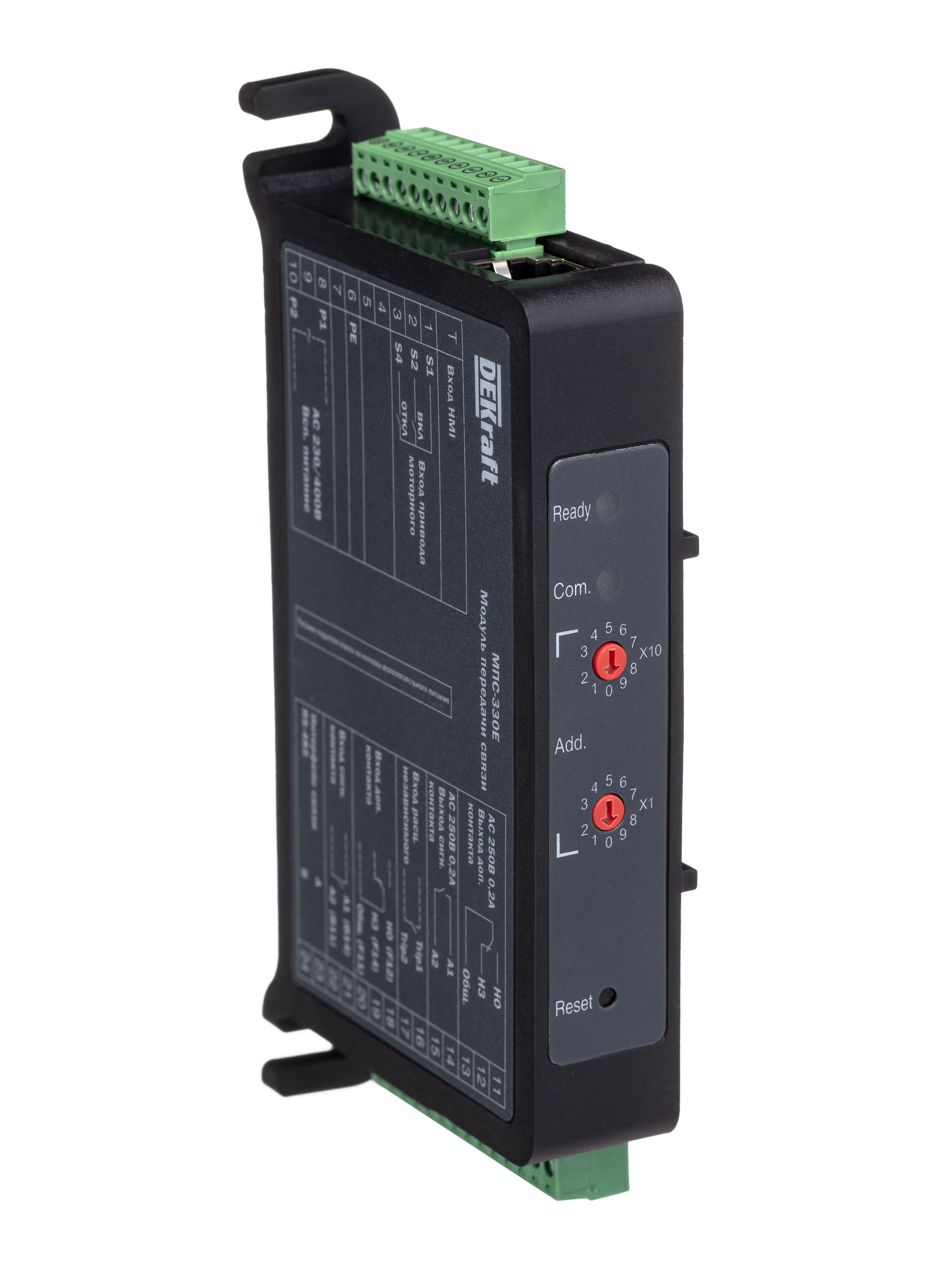

Модуль передачи связи серии МПС-330Е
Описание
Модуль передачи связи МПС-330Е на базе протокола Modbus имеет восемь групп контактов: беспотенциальный вход дополнительного контакта, беспотенциальный вход сигнального контакта, беспотенциальный вход независимого расцепления, беспотенциальный выход дополнительного контакта, беспотенциальный выход сигнального (аварийного) контакта, интерфейс связи RS-485, выход для панели HMI на дверце шкафа и управление приводом моторным.
При использовании дополнительных аксессуаров, таких как привод моторный МП-330Е, дополнительный и сигнальный контактам ДК-СК-330Е, к автоматическому выключателю ВА-330Е можно подключить модуль передачи связи, чтобы дистанционно управлять выключателем, регулировать его параметры, проводить измерения и обмениваться с ним
данными.
Область применения
Группа контактов связи RS-485 обеспечивает интерфейс для интеллектуального управления автоматическим выключателем. При наличии компьютерного программного обеспечения верхнего уровня и таких принадлежностей, как привод моторный МП-330Е, дополнительный и сигнальный контакт ДК-СК-330Е, можно дистанционно реализовать следующие четыре функции: управление, обмен данными, измерения и регулировки.
Возможно согласование работы двух автоматических выключателей через сетевое соединение. Чтобы реализовать эту функцию, необходимо соблюсти требования протокола модуля связи и использовать правильный метод адресации.
- Схемы и
графики - Полный
ассортимент - Сертификаты
- Наличие на складах
- Материалы для скачивания
- 2D/3D модели
Конструкция
|
Функциональный модуль |
Номера клемм |
Значение параметра |
|
Вспомогательное питание |
#8, #10 |
230/400 В пер. тока |
|
Беспотенциальный выход сигнального контакта |
#18, #19, #20 |
250 В пер. тока, 0,2 А / 30 В пост. тока, 2 А |
|
Беспотенциальный выход дополнительного контакта |
#21, #22 |
250 В пер. тока, 0,2 А / 30 В пост. тока, 5 А |
Габаритные и установочные размеры, мм
Габаритные размеры модуля передачи связи:
Размеры автоматического выключателя ВА-330Е с установленным модулем передачи связи МПС-330Е:
|
Модель автоматического выключателя |
Размеры, мм |
|||
|
Количество полюсов |
W2 |
H6 |
L3 |
|
|
ВА-333Е |
3 |
130 |
5,8 |
11,5 |
|
4 |
165 |
|||
|
ВА-335Е |
3 |
173 |
28,3 |
56,5 |
|
4 |
221 |
|||
|
ВА-336Е |
3 |
233 |
31,8 |
67 |
|
Внешний вид |
Тип выключателя |
Модель |
Артикул |
|
МПС-330Е
|
ВА-330Е |
МПС-330Е |
22630DEK |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 22630DEK | Модуль передачи связи МПС-330Е для ВА-333Е/335Е/336Е | Складской (S) | 243 |
