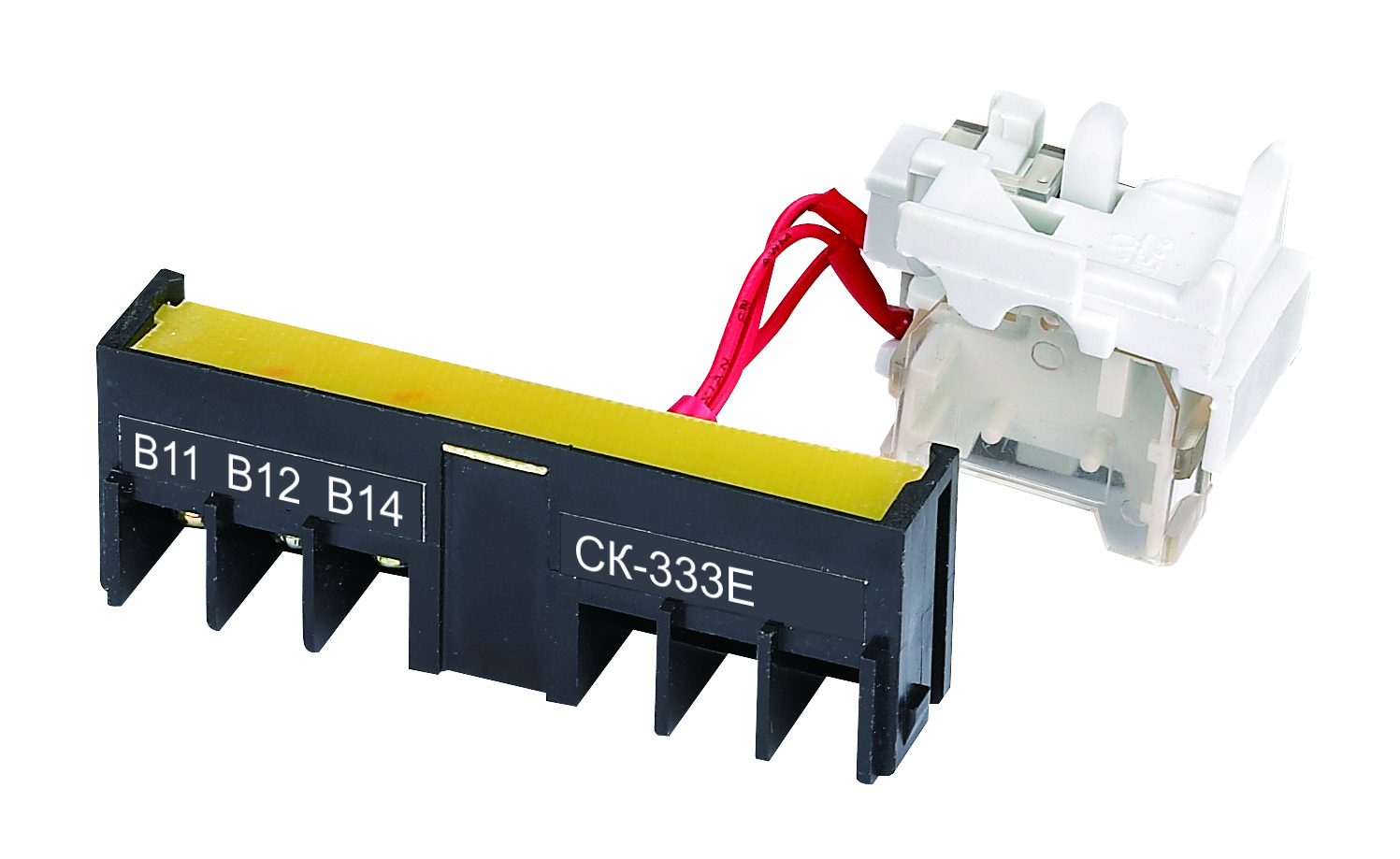

Контакт сигнальный СК-330Е
Описание
Контакт сигнальный (аварийный) СК-330Е служит для получения информации о состоянии автоматических выключателей ВА-330Е: включен – сработал. Переключение сигнального контакта СК-330Е происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.
Сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е или 336Е)
- Слота установки CК-330Е (правый - R или левый – L)
Обращаем внимание, что сигнальный контакт входит в стандартную комплектацию автоматического выключателя ВА-338Е на токи 1000А – 1600А.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Наличие на складах
- Установка встраиваемых аксессуаров
- Материалы для скачивания
Основные технические характеристики
| Параметр | Значение | |
|
Условный тепловой ток, Ith А |
3 |
|
|
Категория применения |
АС15 |
DC13 |
|
Номинальное напряжение, В |
400 (AC) |
220 (DC) |
|
Номинальный ток, А |
0,3 |
0,15 |
|
Диапазон сечений присоединяемых проводов, мм2 |
1,5-2,5 |
|
|
Установка |
Левый, правый |
|
Структура условного обозначения
Схема электрических соединений СК-330Е
|
ВКЛ. / ОТКЛ. |
СРАБ. |
|
|
|
Для подключения СК автоматического выключателя ВА-338Е воспользуйтесь клеммами 3#, 4# и 5#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи).
|
Модель автомата |
Количество полюсов |
Слот для установки |
Модель |
Артикул |
|
ВА-333Е |
3Р/4Р |
Левый |
СК-333E-L |
22568DEK |
|
3Р |
Правый |
СК-333E-3P-R |
22569DEK |
|
|
4Р |
Правый |
СК-333E-4P-R |
22570DEK |
|
|
ВА-335Е |
3Р/4Р |
Левый |
СК-335E-L |
22571DEK |
|
3Р |
Правый |
СК-335E-3P-R |
22572DEK |
|
|
4Р |
Правый |
СК-335E-4P-R |
22573DEK |
|
|
ВА-336Е |
3Р/4Р |
Левый |
СК-336E-L |
22574DEK |
|
3Р |
Правый |
СК-336E-3P-R |
22575DEK |
|
|
4Р |
Правый |
СК-336E-4P-R |
22576DEK |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 22568DEK | Контакт сигнальный левый ВА-333E | Складской (S) | 77 |
| 22569DEK | Контакт сигнальный правый ВА-333E 3P | Складской (S) | 141 |
| 22570DEK | Контакт сигнальный правый ВА-333E 4P | Под заказ (N) | 15 |
| 22571DEK | Контакт сигнальный левый ВА-335E | Под заказ (N) | 114 |
| 22572DEK | Контакт сигнальный правый ВА-335E 3P | Складской (S) | 54 |
| 22573DEK | Контакт сигнальный правый ВА-335E 4P | Под заказ (N) | 10 |
| 22574DEK | Контакт сигнальный левый ВА-336E | Под заказ (N) | 120 |
| 22575DEK | Контакт сигнальный правый ВА-336E 3P | Складской (S) | 62 |
| 22576DEK | Контакт сигнальный правый ВА-336E 4P | Под заказ (N) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
Ищите где купить?
Приобретите продукцию у наших дилеров. Найдите ближайшего дилера на карте.
Что делать если товар оформляется под заказ?
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов:
Email:
support@systeme.ru
Телефоны:
8 (800) 200 64 46
+7 (495) 777 99 88
Бесплатный для звонков по всей России
Время работы:
ПН-ПТ с 10:00 до 19:00
по московскому времени
Конфигуратор оборудования
Создайте нужную конфигурацию с актуальными остатками и выгрузите в формате Excel
Аксессуары для внутренней установки включают в себя:
- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)
- Контакт сигнальный СК
- Контакт сдвоенный дополнительный и сигнальный ДК-СК
- Расцепитель независимый РН
- Расцепитель минимального напряжения РМ
- Электромагнит включения ЭМ
- Привод моторный МП (внутренняя установка только для ВА-338Е)
Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.
Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е
В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.
Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:
L – левый слот установки аксессуара
R – правый слот установки аксессуара
В каждый слот устанавливается по одному аксессуару.
Заказать в интернет-магазине
