Расцепитель независимый РН-330Е


Some awesome text

Описание

Расцепитель независимый DEKraft серии РН-330Е предназначен для дистанционного отключения автоматического выключателя серии ВА-330Е.

Расцепитель независимый серии РН-330Е отключает автоматический выключатель серии ВА-330Е при подаче на его клеммы номинального напряжения, которое указано на корпусе. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус выключателя с правой стороны.

Расцепитель независимый выбирается в зависимости от следующих характеристик:

- Типоразмера выбранного автомата (333Е, 335Е, 336Е или 338Е)

- Номинального напряжения катушки расцеителя (230В или 400В)


  • Технические
    характеристики
  • Схемы и
    графики
  • Полный
    ассортимент
  • Аксессуары
  • Наличие на складе
  • Установка встраиваемых аксессуаров

Номинальное напряжение, В

230, 400 (AC)

Напряжение срабатывания, % от номинального

70-110

Диапазон сечений присоединяемых проводов, мм2

1,5-2,5

Тепловые потери расцепителя независимого:

Тип

Потребляемая мощность, Вт

Номинальное напряжение, В

230 АС

400 АС

РН-333Е

68,6

112

РН-335Е

58,2

68

РН-336Е

153

163

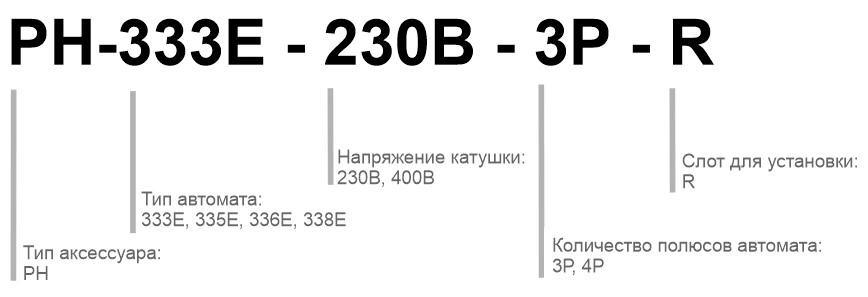

Структура условного обозначения

Схема электрических соединений РН-338Е

Для подключения РН-338Е воспользуйтесь клеммами 29# и 30#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)

Во избежание перегорания независимого расцепителя необходимо обеспечить, чтобы время подачи на него напряжения не превышало 5 с.

Модель автомата

Ном. напряжение, В

Количество полюсов

Слот для установки

Наименование

Номер модели

ВА-333Е

220 АС

Правый

РН-333E-220В-3P-R

22586DEK

220 АС

Правый

РН-333E-220В-4P-R

22587DEK

400 АС

Правый

РН-333E-400В-3P-R

22588DEK

400 АС

Правый

РН-333E-400В-4P-R

22589DEK

ВА-335Е

220 АС

Правый

РН-335E-220В-3P-R

22590DEK

220 АС

Правый

РН-335E-220В-4P-R

22591DEK

400 АС

Правый

РН-335E-400В-3P-R

22592DEK

400 АС

Правый

РН-335E-400В-4P-R

22593DEK

ВА-336Е

220 АС

Правый

РН-336E-220В-3P-R

22594DEK

220 АС

Правый

РН-336E-220В-4P-R

22595DEK

400 АС

Правый

РН-336E-400В-3P-R

22596DEK

400 АС

Правый

РН-336E-400В-4P-R

22597DEK

ВА-338Е

220 АС

Универсальный

РН-338E-220В

22622DEK

400 АС

РН-338E-400В

22623DEK

22586DEK
22587DEK
22588DEK
22589DEK
22590DEK
22591DEK
22592DEK
22593DEK
22594DEK
22595DEK
22596DEK
22597DEK
