Ручка на дверь шкафа РП-330Е
Описание
Ручка поворотная на дверь шкафа РП-330Е предназначена для ручного дистанционного переключения (включения и отключения) автоматического выключателя серии ВА-330Е без открытия двери шкафа.
Поворотная ручка состоит из ручки, удлинительной оси и поворотной рукоятки
Степень защиты - IP40.
- Схемы и
графики - Полный
ассортимент - Наличие на складах
- Материалы для скачивания
- 2D/3D модели

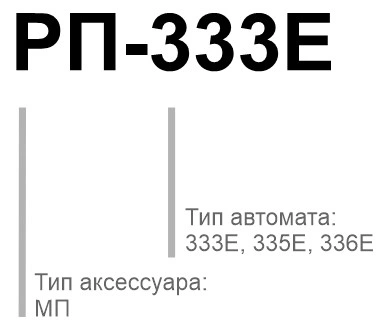

Структура условного обозначения
Габаритные и установочные размеры РП-330Е, мм
|
Тип |
C |
D |
E |
H |
K |
G* |
|
РП-333Е |
35 |
142 |
100 |
49 |
20 |
150 |
|
РП-335Е |
44 |
215 |
140 |
76 |
20 |
150 |
|
РП-336Е |
70 |
243 |
210 |
76 |
20 |
150 |
Примечания. G означает, что наименьшая длина соединительного вала составляет 40 мм, стандартная длина составляет 150 мм.
|
Тип рукоятки |
Тип штока |
Сечение, мм |
Артикул |
|
РП-330Е |
ШРП-1-300 |
8x8 |
22993DEK |
|
РП-335Е |
ШРП-2-300 |
10x10 |
22994DEK |
|
РП-336Е |
Установленная ручка на дверь шкафа должна быть плавной при повороте, автоматический выключатель должен быть разомкнут, когда ручка находится в горизонтальном положении, и замкнут, когда ручка находится в вертикальном положении.
Схема установки РП-330Е
|
Тип автомата |
Модель |
Артикул |
|
ВА-333Е |
РП-333E |
22533DEK |
|
ВА-335Е |
РП-335E |
22534DEK |
|
ВА-336Е |
РП-336E |
22535DEK |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 22533DEK | Ручка на дверь шкафа РП-333E для ВА-333E | Складской (S) | 1 |
| 22534DEK | Ручка на дверь шкафа РП-335E для ВА-335E | Складской (S) | 57 |
| 22535DEK | Ручка на дверь шкафа РП-336E для ВА-336E | Под заказ (N) | 4 |
| 22993DEK | Шток для рукоятки выносной до 250А 300мм | Складской (S) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22994DEK | Шток для рукоятки выносной свыше 250А 300мм | Складской (S) | 1 |
