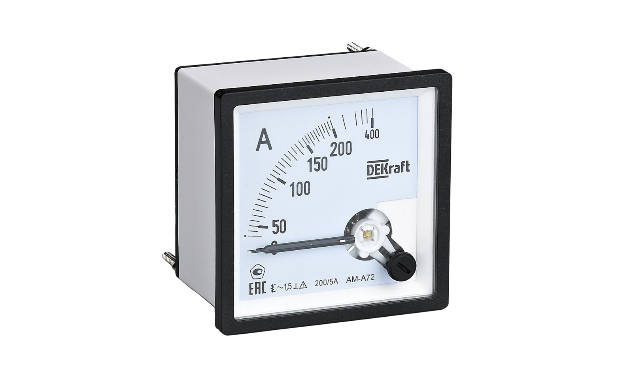

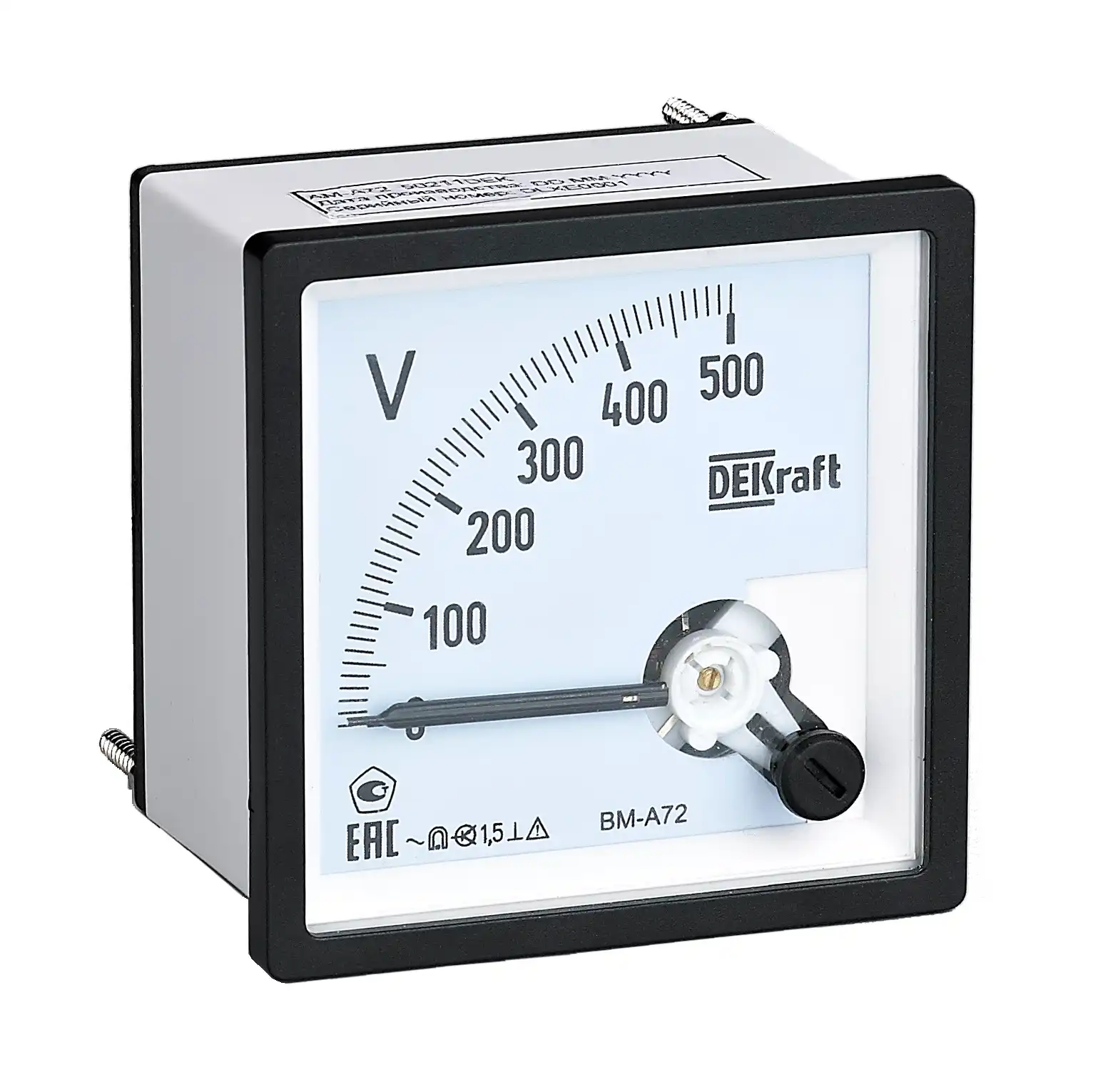

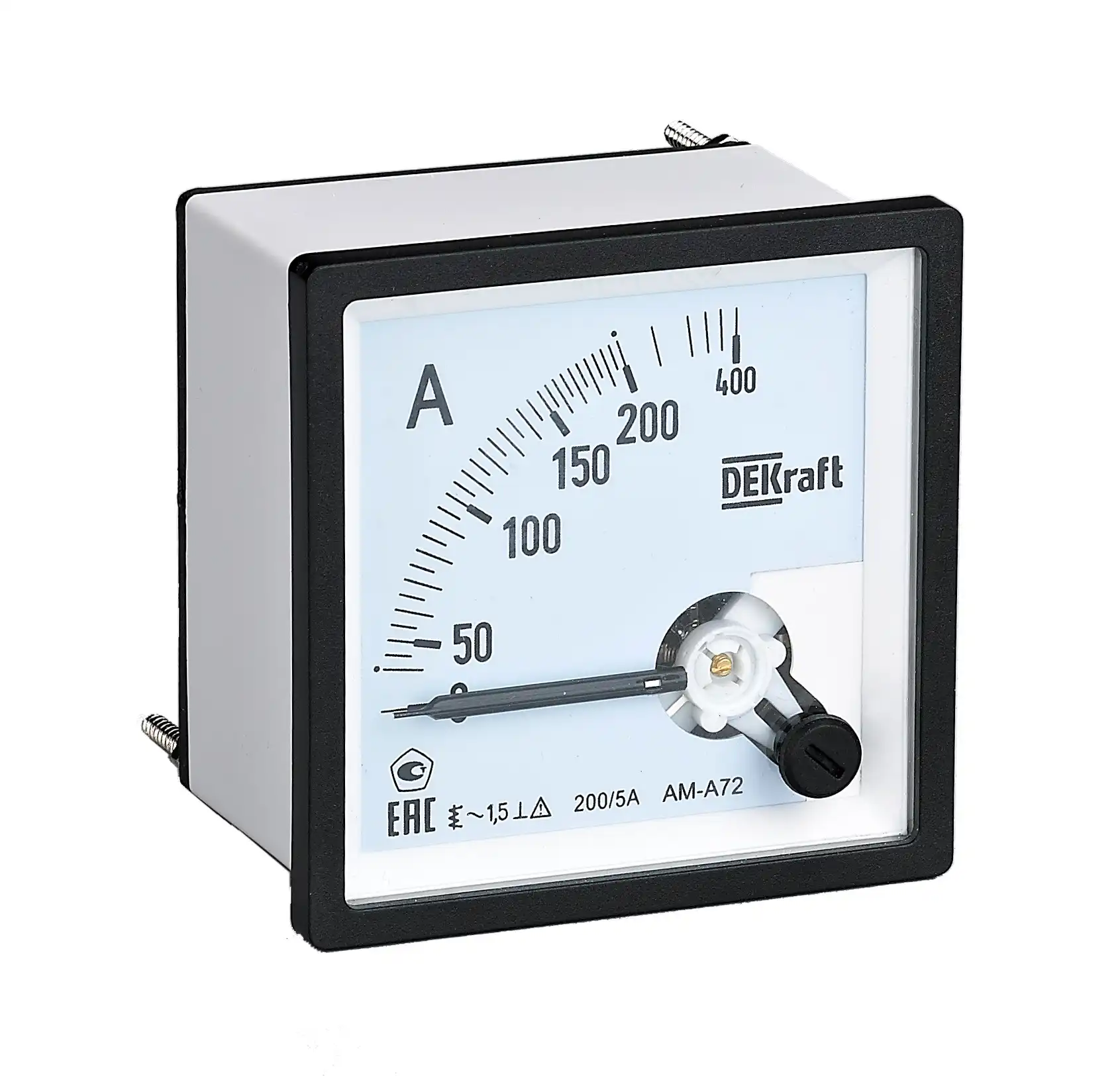

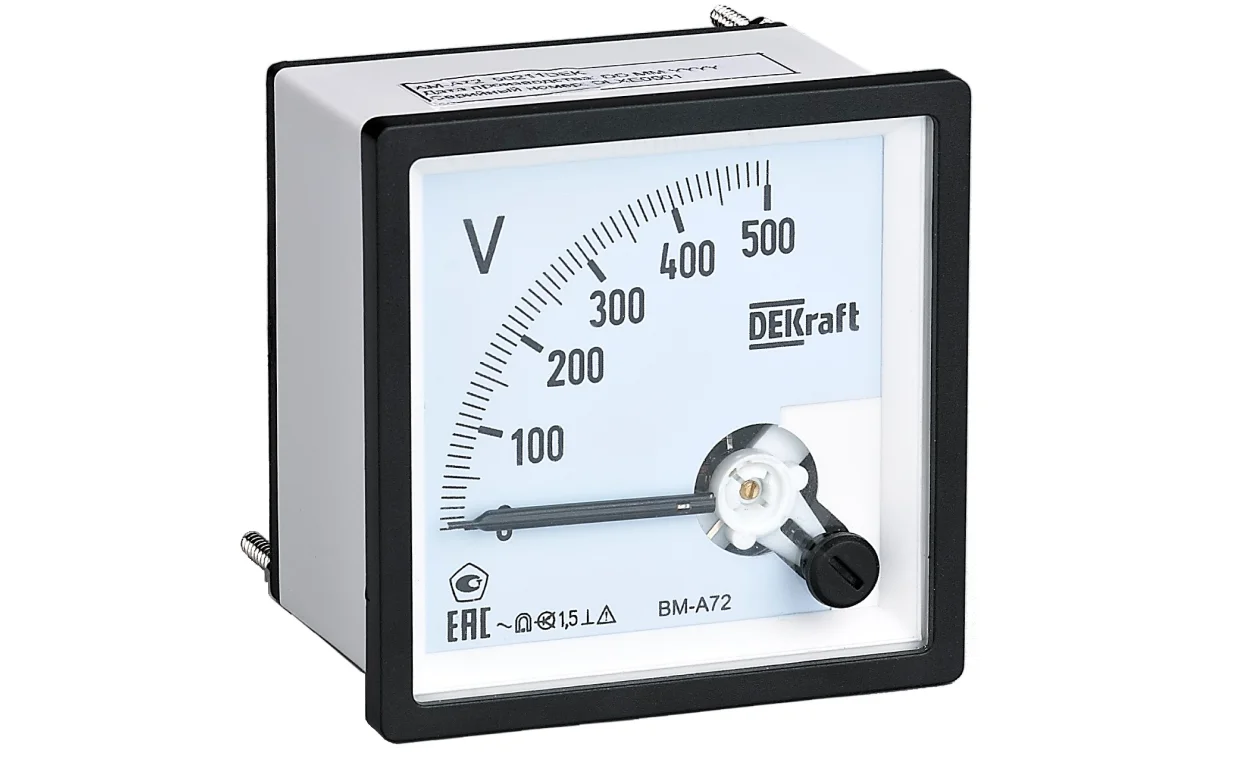

Аналоговые измерительные приборы АМ, ВМ
Рег. номер: 75217-19
Интервал между поверками средств измерений: 2 года
Информация о первичной поверке доступна по ссылке
- Аналоговые амперметры и вольтметры серий АМ, BM предназначены для измерения силы постоянного или переменного тока и напряжения в электрических сетях.
- Амперметры и вольтметры относятся к аналоговым стрелочным приборам непосредственного или трансформаторного включения.
- Амперметры и вольтметры имеют изолированные пластиковые корпуса двух габаритных размеров – 72х72 мм и 96х96 мм.
Диапазон показаний приборов или область значений шкалы:
- амперметры: от 0 до 10 000 А;
- вольтметры: от 0 до 600 В.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Приборы устанавливаются на лицевую панель электрических щитов для визуального контроля измеряемых значений силы тока и напряжения.
Амперметр и вольтметр переменного тока предназначены для измерения напряжения и силы тока в электроцепях переменного тока частотой 50 Гц.
Амперметр и вольтметр постоянного тока предназначены для измерения напряжения и силы тока в электроцепях постоянного тока.
Данные приборы главным образом используются в составе приборных панелей для электрораспределительных подстанций, электросетей и прочих электрических систем, для различных распределительных шкафов, шкафов питания, шкафов управления, компенсирующих устройств и других электроустановок.
Преимущества
Каждый прибор проходит первичную поверку с внесением поверительного клейма в паспорт изделия
Амперметры - от 0 до 10 000 А
Вольтметры - 0 до 600 В
Высокие метрологические характеристики позволяют проводить периодическую поверку не чаще 1 раза в 2 года
Технические характеристики
| Параметр | Амперметры | Вольтметры | ||
|---|---|---|---|---|
| АМ-А72 | АМ-А96 | ВМ-А72 | ВМ-А96 | |
| Габаритные размеры (длина x высота x ширина), мм, не более | 67,5×72×72 | 67,5×96×96 | 67,5×72×72 | 67,5×96×96 |
| Диапазон измерений | 0 — 10 000 А | 0 — 600 В | ||
| Класс точности | 1,5 | |||
| Род тока измеряемой цепи | AC | |||
| Сопротивление изоляции, МОм, не менее | 500 | |||
| Система | Электромагнитная | Магнитоэлектрическая | ||
| Тип подключения | Прямое(1), трансформаторное(2) | |||
| Способ установки | На панель щита | |||
| Диапазон рабочих температур,°С | от -10 до +45 | |||
| Диапазон температур храния,°С | от -40 до +70 | |||
| Средняя наработка на отказ, ч | 50000 | |||
| Средний срок службы, лет, не менее | 10 | |||
(1) Прямое подключение — напрямую к главным шинам силовой цепи
(2) Трансформаторное — через трансформатор тока с номинальным током вторичной обмотки 5 А
Диапазон измерения переменного тока и напряжения
| Тип прибора | Диапазон измерений | Единица измерения | Способ подключения | Класс точности |
АМ-А72 АМ-А96 |
|
0 — 5 |
А |
Прямое |
1,5 |
|
|
0 — 30; 0 — 40; 0 — 50; 0 — 60; 0 — 75; 0 — 80; 0 — 100; 0 — 150; 0 — 160; 0 — 200; 0 — 250; 0 — 300; 0 — 400; 0 — 600; 0 — 800 |
А |
Трансформаторное |
1,5 |
|
|
0 — 1; 0 — 1,6; 0 — 5; 0 — 10 |
кА |
Трансформаторное |
1,5 |
|
|
ВМ-А72 ВМ-А96 |
0 — 300; 0 — 500; 0 — 600 |
В |
Прямое |
1,5 |
Диапазон измерения постоянного тока и напряжения
|
Тип прибора |
Диапазон измерения |
Единица измерения |
Способ включения |
Класс точности |
|
АМ-А72 АМ-А96 |
0 — 5 |
А |
Прямое |
1,5 |
|
ВМ-А72 ВМ-А96 |
0 — 500 |
В |
Прямое |
1,5 |
Схемы и графики

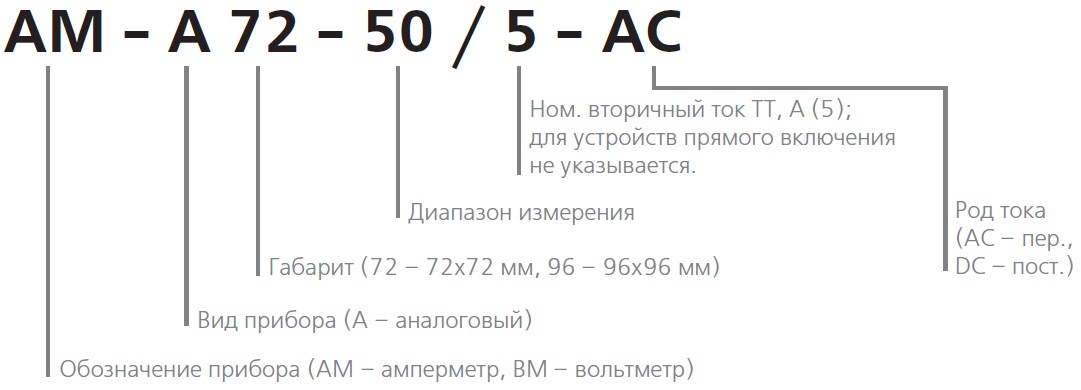

Структура условного обозначения
Полный ассортимент
Тип | Диапазон измерений | Род тока | Подключения | 72х72мм | 96х96мм | ||
Модель | Артикул | Модель | Артикул | ||||
Амперметр | 5А | АС | Прямое | АМ-А72-5A-AC | 50201DEK | АМ-А96-5A-AC | 50222DEK |
30А | АС | Трансформаторное | АМ-А72-30/5A-AC | 50202DEK | АМ-А96-30/5A-AC | 50223DEK | |
40А | АС | Трансформаторное | АМ-А72-40/5A-AC | 50203DEK | АМ-А96-40/5A-AC | 50224DEK | |
50А | АС | Трансформаторное | АМ-А72-50/5A-AC | 50204DEK | АМ-А96-50/5A-AC | 50225DEK | |
60А | АС | Трансформаторное | АМ-А72-60/5A-AC | 50205DEK | АМ-А96-60/5A-AC | 50226DEK | |
75А | АС | Трансформаторное | АМ-А72-75/5A-AC | 50206DEK | АМ-А96-75/5A-AC | 50227DEK | |
80А | АС | Трансформаторное | АМ-А72-80/5A-AC | 50207DEK | АМ-А96-80/5A-AC | 50228DEK | |
100А | АС | Трансформаторное | АМ-А72-100/5A-AC | 50208DEK | АМ-А96-100/5A-AC | 50229DEK | |
150А | АС | Трансформаторное | АМ-А72-150/5A-AC | 50209DEK | АМ-А96-150/5A-AC | 50230DEK | |
160А | АС | Трансформаторное | АМ-А72-160/5A-AC | 50210DEK | АМ-А96-160/5A-AC | 50231DEK | |
200А | АС | Трансформаторное | АМ-А72-200/5A-AC | 50211DEK | АМ-А96-200/5A-AC | 50232DEK | |
250А | АС | Трансформаторное | АМ-А72-250/5A-AC | 50212DEK | АМ-А96-250/5A-AC | 50233DEK | |
300А | АС | Трансформаторное | АМ-А72-300/5A-AC | 50213DEK | АМ-А96-300/5A-AC | 50234DEK | |
400А | АС | Трансформаторное | АМ-А72-400/5A-AC | 50214DEK | АМ-А96-400/5A-AC | 50235DEK | |
600А | АС | Трансформаторное | АМ-А72-600/5A-AC | 50215DEK | АМ-А96-600/5A-AC | 50236DEK | |
800А | АС | Трансформаторное | АМ-А72-800/5A-AC | 50216DEK | АМ-А96-800/5A-AC | 50237DEK | |
1000А | АС | Трансформаторное | АМ-А72-1000/5A-AC | 50217DEK | АМ-А96-1000/5A-AC | 50238DEK | |
1600А | АС | Трансформаторное | АМ-А72-1600/5A-AC | 50218DEK | АМ-А96-1600/5A-AC | 50239DEK | |
5000А | АС | Трансформаторное | АМ-А72-5000/5A-AC | 50219DEK | АМ-А96-5000/5A-AC | 50240DEK | |
10000А | АС | Трансформаторное | АМ-А72-10000/5A-AC | 50220DEK | АМ-А96-10000/5A-AC | 50241DEK | |
Вольтметр | 300В | АС | Прямое | ВМ-A72-300В-AC | 50242DEK | ВМ-A96-300В-AC | 50246DEK |
500В | АС | Прямое | ВМ-A72-500В-AC | 50243DEK | ВМ-A96-500В-AC | 50247DEK | |
600В | АС | Прямое | ВМ-A72-600В-AC | 50244DEK | ВМ-A96-600В-AC | 50248DEK | |
