Качество электроэнергии

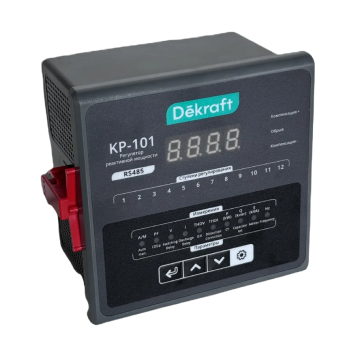

Регулятор реактивной мощности серии КР-102 — это специальный контроллер, предназначенный для трехфазной сети низкого напряжения. Он позволяет уменьшить потери в линии, повысить эффективность трансформаторов и стабилизировать напряжение на клеммах потребителей с
целью повышения качества электроэнергии.
В регуляторе предусмотрены:

• автоматическая индикация ряда событий аварий и звуковая сигнализация;
• автоопределение полярности и фазы, позволяющее пользователям значительно сэкономить на расходах на техническое обслуживание;
• функция регулировки температуры, что позволяет установить в конденсаторном шкафу на 1 терморегулятор меньше;
• функции обнаружения и фильтрации гармоник;
• защита параметров паролем во избежание их несанкционированного изменения.

Регулятор реактивной мощности серии КР-102, при выборе соответствующего референса, работает по аппаратному стандарту RS485 и поддерживает протокол связи MODBUS-RTU.
Неотъемлимым преимуществом регулятора КР-102 является наличие 4 режимов работы:

• циклическая коммутация (Circular) - конденсаторы включаются по очереди: конденсатор, который был включен первым, будет отключен первым;
• программируемая коммутация (Coding) - точное переключение: конденсаторы, которые необходимо включить или выключить, можно сгруппировать по разной емкости;
• оптимальная коммутация (Direct) - конденсаторы будут подключаться в зависимости от емкости: сначала будет включена самая большая емкость, затем в пределах требуемой компенсационной емкости будет выбрана максимальная емкость остальных конденсаторов и т.д.;
• обратная коммутация (Linear) - конденсаторы включаются по очереди: конденсатор, который был включен последним, будет отключен первым.

Косинусные конденсаторы самовосстанавливающегося типа серии КС-101 предназначены для корректировки коэффициента мощности в электрических сетях переменного тока 50/60 Гц напряжением до 525 В. При параллельном подключении к индуктивным
электроприемникам (асинхронным двигателям, трансформаторам, реакторам и др.) конденсаторы
позволяют увеличить коэффициент мощности, таким образом снижая реактивную мощность и увеличивая долю полезной активной мощности.

Косинусные конденсаторы самовосстанавливающегося типа серии КС-102 предназначены для корректировки коэффициента мощности в электрических сетях переменного тока 50/60 Гц напряжением до 525 В. При параллельном подключении к индуктивным
электроприемникам (асинхронным двигателям, трансформаторам, реакторам и др.) конденсаторы
позволяют увеличить коэффициент мощности, таким образом снижая реактивную мощность и увеличивая долю полезной активной мощности.

Контакторы КМ-102-CAP предназначены для замыкания и размыкания электрических цепей батарей
конденсаторов и рассчитаны на напряжение до 690 В переменного тока, 50/60 Гц.
Контакторы конденсаторные, имея в своем составе блок контактов с гасящими резисторами, которые замыкаются на миллисекунды раньше главных контактов, позволяют ограничивать пусковой ток, возникающий при включении конденсаторов к цепи.
Каждый контактор имеет встроенные дополнительные контакты, количество и тип которых зависит от заказа.

Антирезонансные дроссели серий ДР-101 и ДР-102 применяются в низковольтных шкафах компенсации реактивной мощности, которые в общем случае последовательно подключаются к конденсаторной батарее. На промышленной частоте они не допускают возникновения параллельного резонанса и генерации усиленных гармоник тока. Дроссели могут отсекать
гармоники высоких порядков, ограничивая бросок пускового тока при включении, повышая коэффициент мощности системы и защищая конденсаторы от повреждения этими гармониками. Они применяются с целью предотвращения чрезмерного усиления гармоник в энергосети и возникновения резонанса из-за соединения с конденсаторными батареями.
Использование дросселей в конструировании конденсаторных установок устраняет следующие
негативные эффекты:

• перегрузку конденсаторов вследствие резонанса между конденсаторной установкой и индуктивностью силового трансформатора и нагрузки;
• непреднамеренное срабатывание защитных устройств;
• перегрев силового трансформатора и линии
  электропередач;
• искажение формы напряжения в результате добавления гармонических составляющих.

Трансформаторы тока серий ТШП-0,66, ТОП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы имеют два класса точности:

• класс точности 0,5S применяется для коммерческого учета электроэнергии;
• класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.

Трансформаторы тока ТШП-0,66 устанавливаются на одну или несколько параллельно включенных шин распределительного устройства, которые служат первичной обмоткой.

Трансформаторы тока ТОП-0,66 предназначены для установки на опорной плоскости, при этом первичная обмотка (шина) уже встроена в устройство.

Корпус трансформаторов тока выполнен из легированного поликарбоната. В комплекте имеется пломбировочная крышка, предназначенная для защиты выводов вторичной обмотки от несанкционированного доступа.

Крепление трансформаторов производится с помощью крепежных металлических пластин или с помощью крепежной металлической шины, которые также входят в комплект поставки.

Аналоговые амперметры и вольтметры серий АМ, BM предназначены для измерения силы переменного тока и напряжения в электрических сетях.
Амперметры и вольтметры относятся к аналоговым стрелочным приборам непосредственного или
трансформаторного включения. Амперметры и вольтметры имеют изолированные
пластиковые корпуса двух габаритных размеров – 72х72 мм и 96х96 мм.
Диапазон показаний приборов или область значений шкалы:

• амперметры: от 0 до 10 000 А;
• вольтметры: от 0 до 600 В.

Цифровые измерительные приборы предназначены для измерения электрических велечин в цепях
переменного тока частотой 50 Гц.
В этой серии измерительных приборов модульной конструкции используется технология дискретизации переменного тока и цифровой обработки сигналов. Приборы позволяют измерять переменное напряжение, переменный ток, частоту, активную, реактивную и полную мощность
и энергию, коэффициент мощности в зависимости от исполнения прибора.
Приборы также имеют другие функции, такие как коммуникационный интерфейс и релейный выход.
Приборы удобны в установке, подключении и обслуживании. При могут быть запрограммированы для
установки параметров на месте, реализуя сеть различных ПЛК и компьютерных коммуникационных программ в промышленности.
