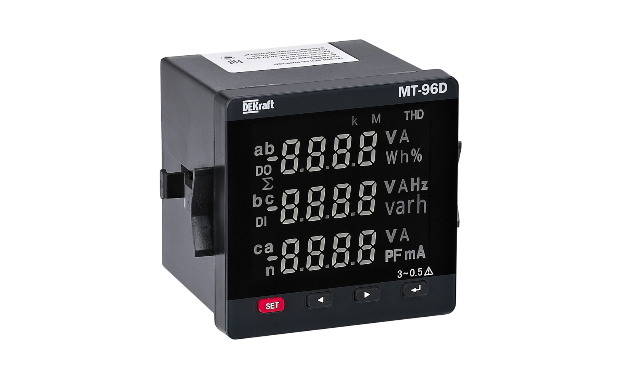

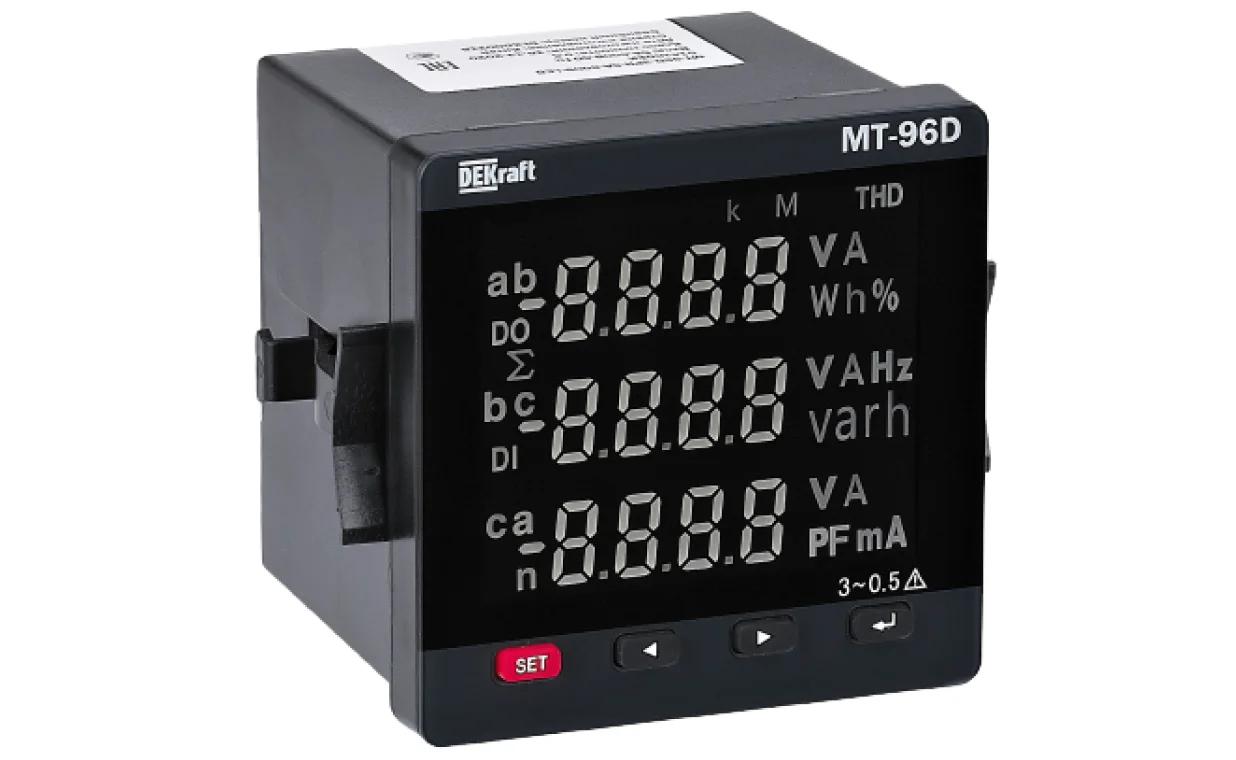

Цифровые измерительные приборы
Рег. номер: 80226-20 для АМ/ВМ
Рег. номер: 80227-20 для МТ
Интервал между поверками средств измерений: 2 года.
Информация о первичной поверке доступна по ссылке.
Цифровые измерительные приборы ТМ DEKraft предназначены для измерения электрических величин в цепях переменного тока частотой 50 Гц.
В этой серии измерительных приборов модульной конструкции используется технология дискретизации переменного тока и цифровой обработки сигналов. Приборы позволяют измерять переменное напряжение, переменный ток, частоту, активную, реактивную и полную мощность и энергию, коэффициент мощности в зависимости от исполнения прибора.
Приборы также имеют другие функции, такие как коммуникационный интерфейс и релейный выход.
Приборы удобны в установке, подключении и обслуживании. При этом они могут быть запрограммированы для установки параметров на месте, реализуя сеть различных ПЛК и компьютерных коммуникационных программ в промышленности.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Основное применение – приборные панели распределительных шкафов высокого и низкого напряжения, силовых шкафов, шкафов управления и различных электронных устройств управления в системах передачи и распределения.
Цифровые измерительные приборы предназначены для интеллектуального мониторинга энергосистемы в различных сферах жизнедеятельности, таких как промышленные и горнодобывающие предприятия, коммунальные службы и интеллектуальные здания.
Цифровые приборы широко используются в различных системах управления, SCADA-системах и системах управления энергией, автоматизации подстанций, автоматизации распределения электроэнергии, мониторинге коммунальной мощности, промышленной автоматизации, интеллектуальных зданиях, интеллектуальных распределительных панелях и распределительных устройствах.
Преимущества
позволяет легко управлять функциями устройств
LED и LCD
позволяет осуществить более компактное расположение приборов учета в щите
каждый прибор проходит первичную поверку
Высокие метрологические характеристики позволяют проводить периодическую поверку не чаще 1 раза в 2 года
Технические характеристики
Вход | Тип сети | Однофазная, трехфазная | |
Перенапряжение | Постоянное: 1.2×Un; Пиковое: 2×Un в течение 1с | ||
Перегрузка по току | Постоянная: 1.2×In; Пиковая: 10×In в течение 5с | ||
Частота | 45~65Гц | ||
Релейный выход | Характеристики контактов | 3A/250В AC; | |
Настраиваемые значения | Значения максимального, минимального значения срабатывания и значения гистерезиса | ||
Способ вывода | Переключающий контакт или сигнализация | ||

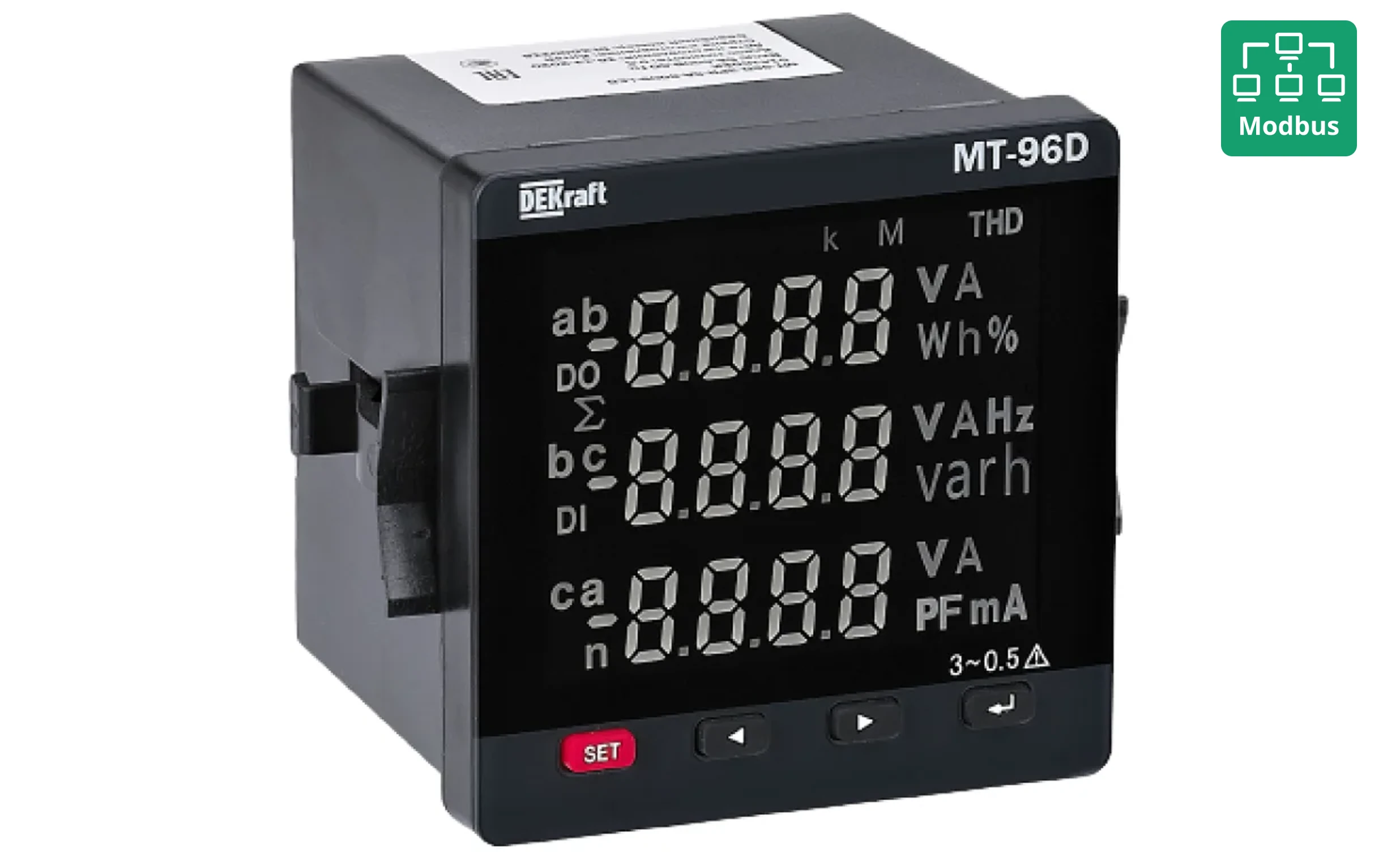

Передача данных | Интерфейс связи | RS485 | |
Протокол связи | MODBUS-RTU | ||
Скорость передачи | 1200, 2400, 4800, 9600 бод | ||
Бит четности | Чет, нечет, нет | ||
Тип дисплея | Светодиодный LED-дисплей | ||
Жидкокристаллический LCD-дисплей | |||
Класс точности | Напряжение, ток, частота, активная, реактивная, полная мощность, коэффициент мощности | 0,5 | |
Вспомогательное питание | Номинальное напряжение | AC 220 В ± 15% | |
Потребляемая мощность | ＜ 5ВА | ||
Выдерживаемое напряжение | Вход и вспомогательное питание | >2кВ 50 Гц / 1 мин | |
Вход и выход | >2кВ 50 Гц / 1 мин | ||
Выход и вспомогательное питание | >2кВ 50 Гц / 1 мин | ||
Сопротивление изоляции | Между входами, выходами и корпусом прибора >100 МОм | ||
Диапазон измеряемых величин
|
Диапазон измеряемого тока |
Прямое включение |
|
AC: трансформаторное включение 5A/5A ～ 10кA/5A; |
|
|
Диапазон измеряемого напряжения |
Прямое включение |
|
AC: трансформаторное включение 380В/100В ～ 380кВ/100В; |
|
|
Диапазон измеряемой частоты |
45Гц~65Гц |
|
Коэффициент мощности |
0,5 (lead) ～ 1 ～ 0,5 (lag) |

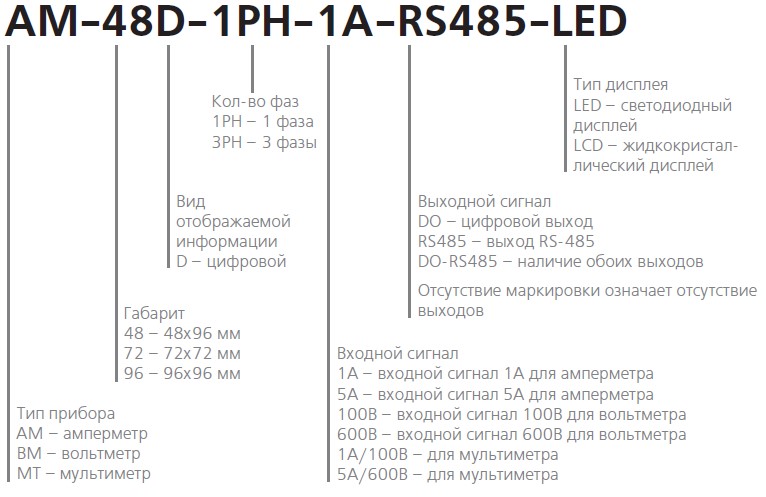

Описание типа и функций приборов
|
Параметр |
Амперметр LED |
Вольтметр LED |
Мультиметр LED |
Мультиметр LCD |
Мультиметр THD |
Мультиметр THD MT |
||||
|
Типоразмер |
72x72 |
+ |
+ |
+ |
- |
- |
- |
|||
|
96x96 |
+ |
+ |
+ |
+ |
+ |
+ |
||||
|
96x48 |
+ |
+ |
- |
- |
- |
- |
||||
|
Тип дисплея |
LED |
+ |
+ |
+ |
- |
- |
- |
|||
|
LCD |
- |
- |
- |
+ |
+ |
+ |
||||
|
Измеряемые величины |
Напряжение |
- |
+ |
+ |
+ |
+ |
+ |
|||
|
Ток |
+ |
- |
+ |
+ |
+ |
+ |
||||
|
Частота |
- |
- |
+ |
+ |
+ |
+ |
||||
|
Коэффициент мощности |
- |
- |
+ |
+ |
+ |
+ |
||||
|
Активная мощность |
- |
- |
- |
+ |
+ |
+ |
||||
|
Реактивная мощность |
- |
- |
- |
+ |
+ |
+ |
||||
|
Полная мощность |
- |
- |
- |
+ |
+ |
+ |
||||
|
Энергия в двух направлениях |
- |
- |
- |
+ |
+ |
+ |
||||
|
Гармоники U, I |
- |
- |
- |
- |
+ |
+ |
||||
|
Мульти-тарифные измерения |
- |
- |
- |
- |
- |
+ |
||||
|
Дополнительные функции |
Релейный выход |
+ |
+ |
- |
- |
+ |
+ |
|||
|
RS-485 Modbus RTU |
+ |
+ |
+ |
+ |
+ |
+ |
||||
