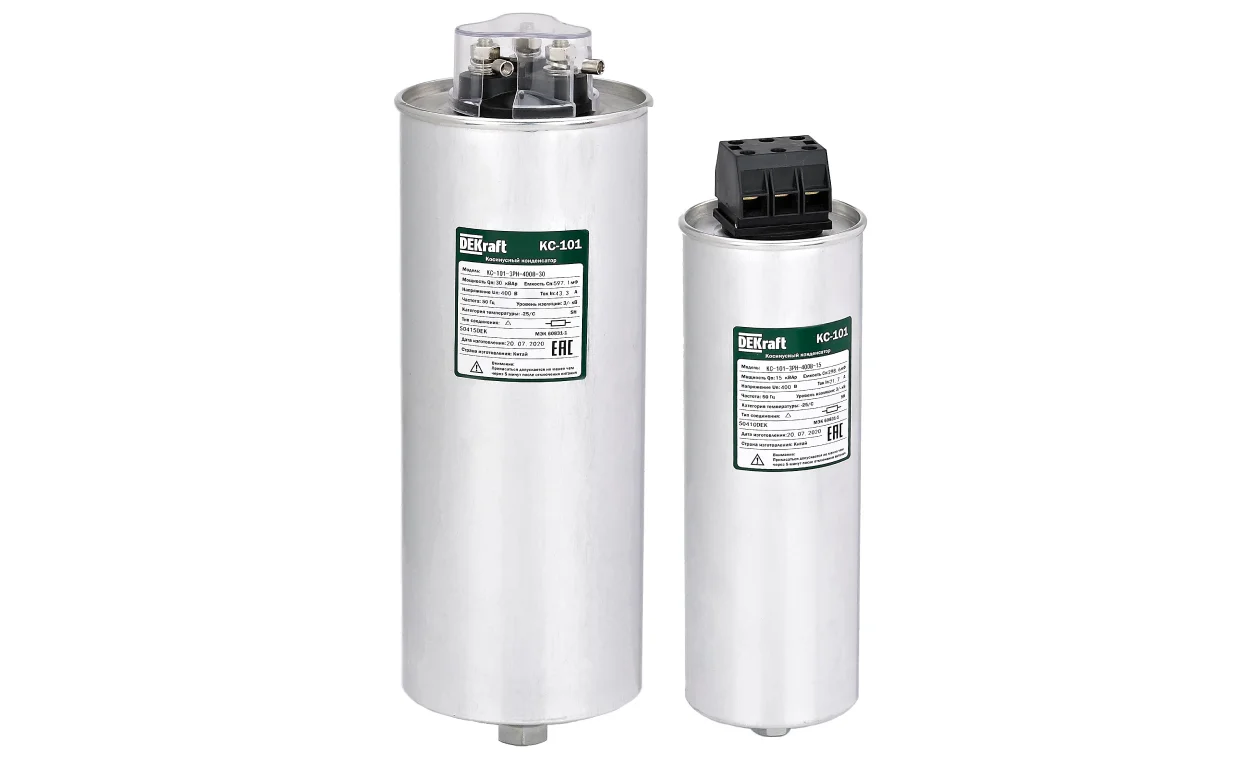

Косинусные конденсаторы серии КС-101
Косинусные конденсаторы самовосстанавливающегося типа серий КС-101 предназначены для корректировки коэффициента мощности в электрических сетях переменного тока 50/60 Гц напряжением до 525 В.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Конденсаторы КС-101 предназначены для использования в установках и щитах компенсации реактивной мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
Преимущества
При анормальном увеличении давления внутри конденсатора, устройство отключения при избыточном давлении разрывает токовую цепь, обеспечивая безопасность эксплуатации устройства
Электрические свойства конденсатора восстанавливаются после местного пробоя диэлектрика
При отключении конденсатора от электросети встроенный саморазрядный резистор уменьшает значение напряжение от начального пикового значения до менее 75 В уже за 3 минуты
Мы предлагаем все базовые комплектующие для устройств КРМ:
конденсаторы,
регуляторы,
контакторы.
Конденсаторы имеют ряд рабочих напряжений 400, 480, 525 В, что позволяет реализовать решения для различных параметров сети
Технические характеристики
| Параметр | Значение | |
Конструкция | Цилиндр | |
Номинальное напряжение Un, В | 400, 480, 525 | |
Номинальная частота Fn, Гц | 50 / 60* | |
Номинальная мощность Qn, кВАр | 5~30 | |
Номинальная емкость Cn, мФ | 100~1190 | |
Номинальный ток In, А | 1~90 | |
Тангенс угла потерь (tan δ) | ≤0,2% (при 20℃) | |
Тип подключения | однофазное / трехфазное | |
Допустимое отклонение емкости от номинального значения, % | 1~±10% | |
Максимальное допустимое напряжение между выводами, В | 2,15*Un в течение 2 с | |
Максимальное допустимое напряжение между выводами и корпусом, кВ | 3 кВ в течение 10 с | |
Допустимое перенапряжение от номинального напряжения, В | 1,1*Un (не дольше 8 часов в течение суток) | |
Допустимая токовая перегрузка от номинально тока, А | 1,43*In | |
Допустимый пусковой ток, А | 200*In | |
Срок службы, ч | 100 000 | |
Размер винтов | М5 | М8 |
Момент затяжки | 2,5 | 20 |
* Номинальная мощность при 60Гц приведена в таблице полного ассортимента.
Защитные функции
Параметр | Значение |
Наличие внутреннего разрядного устройства | да |
Наличие внутренних плавких предохранителей | нет |
Самовосстановление | да |
Отключение при повышении давления | да |
Защитная клеммная крышка против поражения электрическим током | да |
Защитное заземление | Да (болт М12, М16) |
Конструктивные особенности
Параметр | Значение |
Тип корпуса | Цилиндр |
Материал корпуса | Алюминий |
Пропитка | Твердый парафин (парафиновый воск) |
Диэлектрик | Металлизированная полипропиленовая пленка |
Установка | Вертикальная |
Степень защиты | IP20 (в исполнении с крышкой или без) |
Тип соединения | Треугольник |
Полный ассортимент

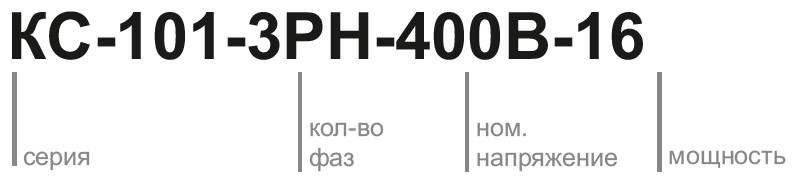

Внешний вид | Количество фаз | Номинальное напряжение, В | Номинальная мощность (при 50 Гц), кВАр | Номинальная мощность (при 60 Гц), кВАр | Модель | Артикул |

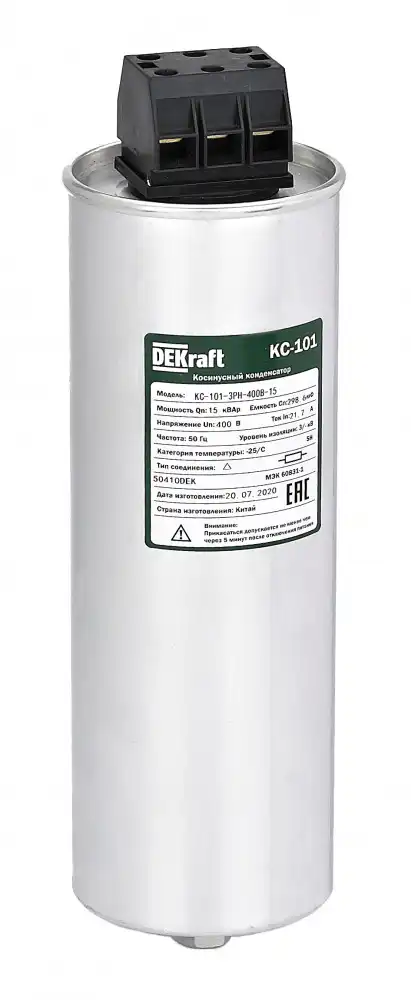

 | 3PH | 400 | 5 | 6 | КС-101-3PH-400В-5,0 | 50405DEK |
3PH | 400 | 7,5 | 9 | КС-101-3PH-400В-7,5 | 50406DEK | |
3PH | 400 | 10 | 12 | КС-101-3PH-400В-10 | 50407DEK | |
3PH | 400 | 12 | 14,4 | КС-101-3PH-400В-12 | 50408DEK | |

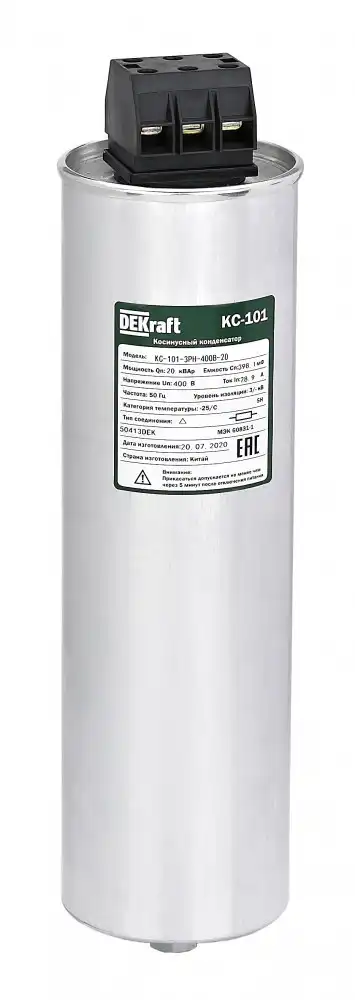

 | 3PH | 400 | 14 | 16,8 | КС-101-3PH-400В-14 | 50409DEK |
3PH | 400 | 15 | 18 | КС-101-3PH-400В-15 | 50410DEK | |
3PH | 400 | 16 | 19,2 | КС-101-3PH-400В-16 | 50411DEK | |

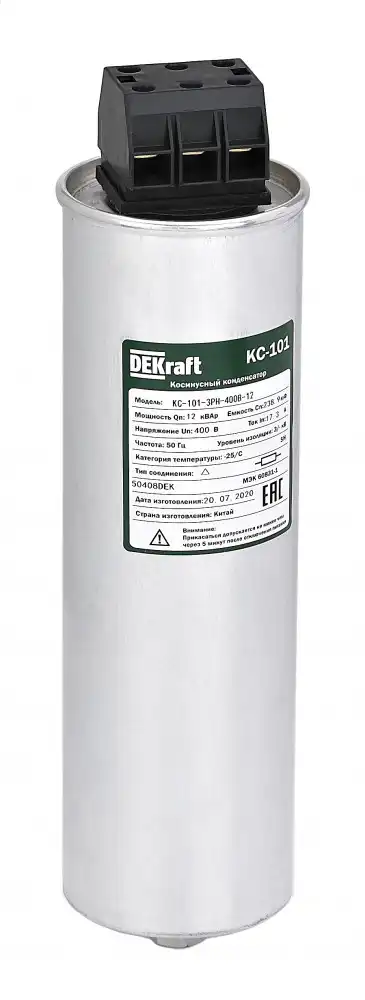

 | 3PH | 400 | 18 | 21,6 | КС-101-3PH-400В-18 | 50412DEK |
3PH | 400 | 20 | 24 | КС-101-3PH-400В-20 | 50413DEK | |
 | 3PH | 400 | 25 | 30 | КС-101-3PH-400В-25 | 50414DEK |
3PH | 400 | 30 | 36 | КС-101-3PH-400В-30 | 50415DEK | |
 | 3PH | 480 | 5 | 6 | КС-101-3PH-480В-5,0 | 50420DEK |
3PH | 480 | 7,5 | 9 | КС-101-3PH-480В-7,5 | 50421DEK | |
3PH | 480 | 10 | 12 | КС-101-3PH-480В-10 | 50422DEK | |
3PH | 480 | 12 | 14,4 | КС-101-3PH-480В-12 | 50423DEK | |
 | 3PH | 480 | 14 | 16,8 | КС-101-3PH-480В-14 | 50424DEK |
3PH | 480 | 15 | 18 | КС-101-3PH-480В-15 | 50425DEK | |
3PH | 480 | 16 | 19,2 | КС-101-3PH-480В-16 | 50426DEK | |
 | 3PH | 480 | 18 | 21,6 | КС-101-3PH-480В-18 | 50427DEK |
3PH | 480 | 20 | 24 | КС-101-3PH-480В-20 | 50428DEK | |
 | 3PH | 480 | 25 | 30 | КС-101-3PH-480В-25 | 50429DEK |
3PH | 480 | 30 | 36 | КС-101-3PH-480В-30 | 51430DEK | |
 | 3PH | 525 | 5 | 6 | КС-101-3PH-525В-5,0 | 50435DEK |
3PH | 525 | 7,5 | 9 | КС-101-3PH-525В-7,5 | 50436DEK | |
3PH | 525 | 10 | 12 | КС-101-3PH-525В-10 | 50437DEK | |
3PH | 525 | 12 | 14,4 | КС-101-3PH-525В-12 | 50438DEK | |
 | 3PH | 525 | 14 | 16,8 | КС-101-3PH-525В-14 | 50439DEK |
3PH | 525 | 15 | 18 | КС-101-3PH-525В-15 | 50440DEK | |
3PH | 525 | 16 | 19,2 | КС-101-3PH-525В-16 | 50441DEK | |
 | 3PH | 525 | 18 | 21,6 | КС-101-3PH-525В-18 | 50442DEK |
3PH | 525 | 20 | 24 | КС-101-3PH-525В-20 | 50443DEK | |
 | 3PH | 525 | 25 | 30 | КС-101-3PH-525В-25 | 50444DEK |
3PH | 525 | 30 | 36 | КС-101-3PH-525В-30 | 50445DEK |
