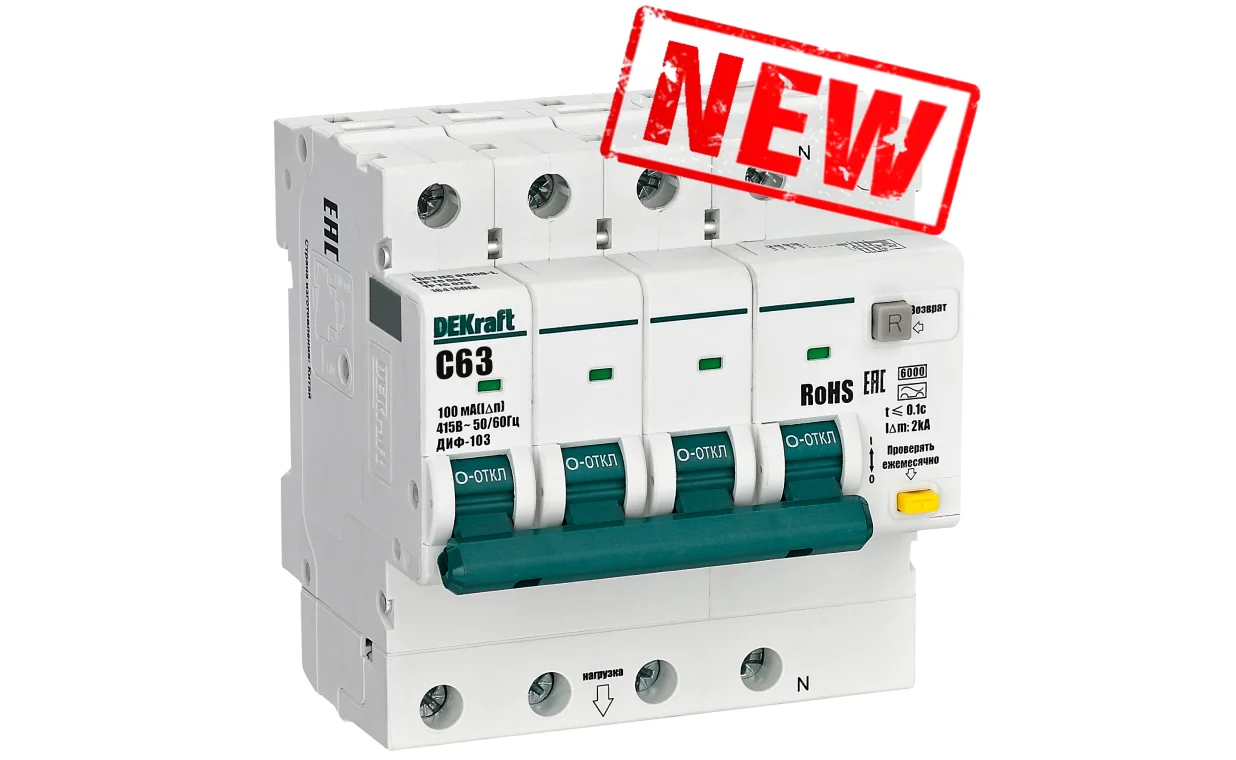

Дифференциальные автоматы ДИФ-103 6кА

АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).

АВДТ конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.

Дифференциальные автоматы серии ДИФ-103 6кА являются 2 поколением АВДТ с ПКС 6кА.

Устройства имеют на фронтальной панели кнопку “R”, которая, указывает отключения цепи — по току утечки.

Для серии ДИФ-103 6кА аксессуары подходят от автоматических выключателей серии ВА-101.

В серии ДИФ-103 6кА два типа дифференциального расцепителя.

Перейти в каталог

Сфера примененияПреимуществаТехнические характеристикиСхемы и графикиПолный ассортиментАксессуарыДокументы

Область применения

  • Общественные и административные здания

  • Промышленные предприятия

  • Производственные объекты

АВДТ серии ДИФ-103 с отключающей способностью 6кА применяются в одно- и трехфазных сетях.

АВДТ с отключающей способностью 6кА применяются во вводно- распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и распределительных установках в общественных, административных, производственных, промышленных и других подобных зданиях.

Тип АС. Расцепитель защищает от утечек переменного синусоидального тока. Например, для:

  • розеточных групп общего назначения;
  • ламп накаливания или светодиодного освещения;
  • водонагревателей, электрических обогревателей, телевизоров, фенов, и т. д.

Тип А. Защищает от утечек переменного или постоянного импульсного (пульсирующего) тока. Например, для: электроплит, стиральных машин, посудомоечных машин, , сушилок, и т. д.

Преимущества

Новый механизм расцепления
Новый механизм расцепления

Обеспечивает более быстрое срабатывание.

Технология байпас
Технология байпас

Улучшенное гашение дуги.

Новый магнитный расцепитель
Новый магнитный расцепитель

Более стабильная работа и быстрая скорость расцепления.

Новая печатная в блоке диф защиты
Новая печатная в блоке диф защиты

Новый интегрированный блок с характеристиками утечки для высоких и низких температур.

Технические характеристики

Серия / Параметр

ДИФ-103

Соответствие стандартам и регламентам

ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 61009-1

Число полюсов, P

1+N, 3P, 3P+N

Номинальное рабочее напряжение Ue, В

230, 415

Ряд номинальных токов In, А

6, 10, 16, 20, 25, 32, 40, 50, 63

Номинальный отключающий дифференциальный ток IΔn, мА

10, 30, 100, 300

Тип дифференциального расцепителя

AC, A

Номинальный не отключающий дифференциальный ток IΔno, мА

15, 25, 50, 150

Номинальная включающая и отключающая способность IΔm, А

2000

Время отключения (срабатывания) при IΔn, с

≤0,1

Номинальная частота сети переменного тока, Гц

50/60

Номинальная отключающая способность Icn, А

6 000

Рабочая отключающая способность Ics, А

6 000

Кривая отключения (диапазон токов мгновенного расцепления)

C, D

Механическая износостойкость, циклов В-О, не менее

20 000

Коммутационная износостойкость, циклов В-О, не менее

10 000

Номинальное напряжение по изоляции Ui, В

500

Номинальное импульсное выдерживаемое напряжение Uimp, B

4000

Диапазон рабочих температур, °С

-40..+60

Степень защиты

IP 20

Максимальное сечение подключаемого провода, мм2

25

Предельное усилие затяжки клеммных зажимов, Н·м

2,5

Ремонтопригодность

Неремонтопригодный

Страна изготовления

Китай

Схемы и графики

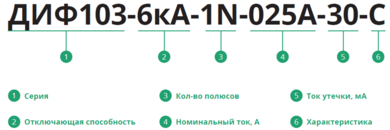

Структура условного обозначения

Полный ассортимент

Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
1P+N 6 1P+N 10 AC C 16300DEK
10 1P+N AC 16301DEK
16 1P+N AC 16302DEK
20 1P+N AC 16303DEK
25 1P+N AC 16304DEK
32 1P+N AC 16305DEK
40 1P+N AC 16306DEK
50 1P+N AC 16307DEK
63 1P+N AC 16308DEK
6 1P+N 30 AC C 16309DEK
10 1P+N AC 16310DEK
16 1P+N AC 16311DEK
20 1P+N AC 16312DEK
25 1P+N AC 16313DEK
32 1P+N AC 16314DEK
40 1P+N AC 16315DEK
50 1P+N AC 16316DEK
63 1P+N AC 16317DEK
6 1P+N 100 AC C 16318DEK
10 1P+N AC 16319DEK
16 1P+N AC 16320DEK
20 1P+N AC 16321DEK
25 1P+N AC 16322DEK
32 1P+N AC 16323DEK
40 1P+N AC 16324DEK
50 1P+N AC 16325DEK
63 1P+N AC 16326DEK
6 1P+N 300 AC C 16327DEK
10 1P+N AC 16328DEK
16 1P+N AC 16329DEK
20 1P+N AC 16330DEK
25 1P+N AC 16331DEK
32 1P+N AC 16332DEK
40 1P+N AC 16333DEK
50 1P+N AC 16334DEK
63 1P+N AC 16335DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
1P+N 6 1P+N 10 A C 16336DEK
10 1P+N A 16337DEK
16 1P+N A 16338DEK
20 1P+N A 16339DEK
25 1P+N A 16340DEK
32 1P+N A 16341DEK
40 1P+N A 16342DEK
50 1P+N A 16343DEK
63 1P+N A 16344DEK
6 1P+N 30 A C 16345DEK
10 1P+N A 16346DEK
16 1P+N A 16347DEK
20 1P+N A 16348DEK
25 1P+N A 16349DEK
32 1P+N A 16350DEK
40 1P+N A 16351DEK
50 1P+N A 16352DEK
63 1P+N A 16353DEK
6 1P+N 100 A C 16354DEK
10 1P+N A 16355DEK
16 1P+N A 16356DEK
20 1P+N A 16357DEK
25 1P+N A 16358DEK
32 1P+N A 16359DEK
40 1P+N A 16360DEK
50 1P+N A 16361DEK
63 1P+N A 16362DEK
6 1P+N 300 A C 16363DEK
10 1P+N A 16364DEK
16 1P+N A 16365DEK
20 1P+N A 16366DEK
25 1P+N A 16367DEK
32 1P+N A 16368DEK
40 1P+N A 16369DEK
50 1P+N A 16370DEK
63 1P+N A 16371DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
3P  6 3P 30 AC C 16372DEK
10 3P AC 16373DEK
16 3P AC 16374DEK
20 3P AC 16375DEK
25 3P AC 16376DEK
32 3P AC 16377DEK
40 3P AC 16378DEK
50 3P AC 16379DEK
63 3P AC 16380DEK
6 3P 100 AC C 16381DEK
10 3P AC 16382DEK
16 3P AC 16383DEK
20 3P AC 16384DEK
25 3P AC 16385DEK
32 3P AC 16386DEK
40 3P AC 16387DEK
50 3P AC 16388DEK
63 3P AC 16389DEK
6 3P 300 AC C 16390DEK
10 3P AC 16391DEK
16 3P AC 16392DEK
20 3P AC 16393DEK
25 3P AC 16394DEK
32 3P AC 16395DEK
40 3P AC 16396DEK
50 3P AC 16397DEK
63 3P AC 16398DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
3P+N 6 3P+N 30 AC C 16399DEK
10 3P+N AC 16400DEK
16 3P+N AC 16401DEK
20 3P+N AC 16402DEK
25 3P+N AC 16403DEK
32 3P+N AC 16404DEK
40 3P+N AC 16405DEK
50 3P+N AC 16406DEK
63 3P+N AC 16407DEK
6 3P+N 100 AC C 16408DEK
10 3P+N AC 16409DEK
16 3P+N AC 16410DEK
20 3P+N AC 16411DEK
25 3P+N AC 16412DEK
32 3P+N AC 16413DEK
40 3P+N AC 16414DEK
50 3P+N AC 16415DEK
63 3P+N AC 16416DEK
6 3P+N 300 AC C 16417DEK
10 3P+N AC 16418DEK
16 3P+N AC 16419DEK
20 3P+N AC 16420DEK
25 3P+N AC 16421DEK
32 3P+N AC 16422DEK
40 3P+N AC 16423DEK
50 3P+N AC 16424DEK
63 3P+N AC 16425DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
3P+N 6 3P+N 30 A C 16426DEK
10 3P+N A 16427DEK
16 3P+N A 16428DEK
20 3P+N A 16429DEK
25 3P+N A 16430DEK
32 3P+N A 16431DEK
40 3P+N A 16432DEK
50 3P+N A 16433DEK
63 3P+N A 16434DEK
6 3P+N 100 A C 16435DEK
10 3P+N A 16436DEK
16 3P+N A 16437DEK
20 3P+N A 16438DEK
25 3P+N A 16439DEK
32 3P+N A 16440DEK
40 3P+N A 16441DEK
50 3P+N A 16442DEK
63 3P+N A 16443DEK
6 3P+N 300 A C 16444DEK
10 3P+N A 16445DEK
16 3P+N A 16446DEK
20 3P+N A 16447DEK
25 3P+N A 16448DEK
32 3P+N A 16449DEK
40 3P+N A 16450DEK
50 3P+N A 16451DEK
63 3P+N A 16452DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
1P+N 6 1P+N 30 AC D 16453DEK
10 1P+N AC 16454DEK
16 1P+N AC 16455DEK
20 1P+N AC 16456DEK
25 1P+N AC 16457DEK
32 1P+N AC 16458DEK
40 1P+N AC 16459DEK
50 1P+N AC 16460DEK
63 1P+N AC 16461DEK
6 1P+N 100 AC D 16462DEK
10 1P+N AC 16463DEK
16 1P+N AC 16464DEK
20 1P+N AC 16465DEK
25 1P+N AC 16466DEK
32 1P+N AC 16467DEK
40 1P+N AC 16468DEK
50 1P+N AC 16469DEK
63 1P+N AC 16470DEK
6 1P+N 300 AC D 16471DEK
10 1P+N AC 16472DEK
16 1P+N AC 16473DEK
20 1P+N AC 16474DEK
25 1P+N AC 16475DEK
32 1P+N AC 16476DEK
40 1P+N AC 16477DEK
50 1P+N AC 16478DEK
63 1P+N AC 16479DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
3P 6 3P 30 AC D 16480DEK
10 3P AC 16481DEK
16 3P AC 16482DEK
20 3P AC 16483DEK
25 3P AC 16484DEK
32 3P AC 16485DEK
40 3P AC 16486DEK
50 3P AC 16487DEK
63 3P AC 16488DEK
6 3P 100 AC D 16489DEK
10 3P AC 16490DEK
16 3P AC 16491DEK
20 3P AC 16492DEK
25 3P AC 16493DEK
32 3P AC 16494DEK
40 3P AC 16495DEK
50 3P AC 16496DEK
63 3P AC 16497DEK
6 3P 300 AC D 16498DEK
10 3P AC 16499DEK
16 3P AC 16500DEK
20 3P AC 16501DEK
25 3P AC 16502DEK
32 3P AC 16503DEK
40 3P AC 16504DEK
50 3P AC 16505DEK
63 3P AC 16506DEK
Внешний вид Ном. Ток, А Кол-во полюсов Ток утечки, мА Тип расцепителя Кривая отключения Артикул
3P+N 6 3P+N 30 AC D 16507DEK
10 3P+N AC 16508DEK
16 3P+N AC 16509DEK
20 3P+N AC 16510DEK
25 3P+N AC 16511DEK
32 3P+N AC 16512DEK
40 3P+N AC 16513DEK
50 3P+N AC 16514DEK
63 3P+N AC 16515DEK
6 3P+N 100 AC D 16516DEK
10 3P+N AC 16517DEK
16 3P+N AC 16518DEK
20 3P+N AC 16519DEK
25 3P+N AC 16520DEK
32 3P+N AC 16521DEK
40 3P+N AC 16522DEK
50 3P+N AC 16523DEK
63 3P+N AC 16524DEK
6 3P+N 300 AC D 16525DEK
10 3P+N AC 16526DEK
16 3P+N AC 16527DEK
20 3P+N AC 16528DEK
25 3P+N AC 16529DEK
32 3P+N AC 16530DEK
40 3P+N AC 16531DEK
50 3P+N AC 16532DEK
63 3P+N AC 16533DEK

Аксессуары

Аксессуар Модель Артикул

ДК-101

 Контакт дополнительный для ВА-101 нов.

18100DEK

СК-101

 Контакт сигнальный для ВА-101 нов.

18101DEK

НД-101

 Расцепитель независисмый c дополнительным контактом 220В для ВА-101 нов.

18102DEK
Расцепитель независисмый c дополнительным контактом 24В, 48В AC_DC для ВА-101 нов.

18103DEK

РМК-101

 Расцепитель максимального напряжения 280В для ВА-101 нов.

18104DEK

РМН-101

 Расцепитель минимального напряжения 161В для ВА-101 нов.

18105DEK

РММ-101

 Расцепитель максимального-минимального напряжения 280В 161В для ВА-101 нов.

18106DEK
