Дифференциальные автоматы электронные 4,5кА ДИФ-102

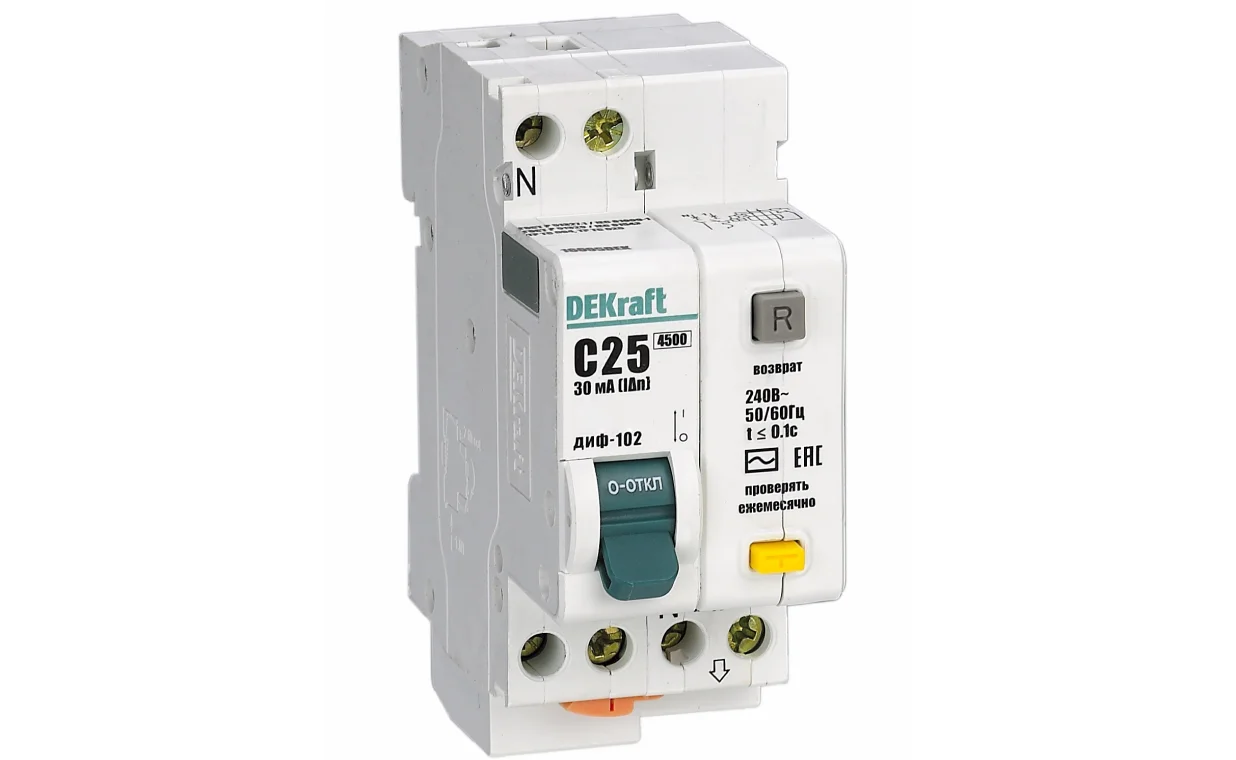

Дифференциальные автоматы (АВДТ) серии ДИФ-102 4.5кА конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
Аппараты обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям). Левая часть устройства функционирует как автомат, а правая - как ВДТ.
При этом неважно, какой именно блок сработал - цепь всё равно разрывается. При срабатывании дифференциального автомата от утечки тока выступает кнопка "Возврат" (“R”), которая, указывает на отключение цепи именно из-за утечки, а не перегрузки или короткого замыкания.
Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка "Возврат". Эта функция делает серию ДИФ-102 крайне удобной при эксплуатации в рамках своего ценового сегмента.
У АВДТ серии ДИФ-102 есть возможность установки всех устанавливаемых сбоку аксессуаров от автоматических выключателей ВА-101. Таким образом функционал 2 поколения серии ДИФ-102 4.5кА существенно выше, чем у его предшественника.
Область применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
АВДТ с отключающей способностью 4,5кА применяются в распределительных, учётно-распределительных, телекоммуникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
Аппараты имеют тип клеммных зажимов называемый в шахматном порядке и сечение 16мм2.

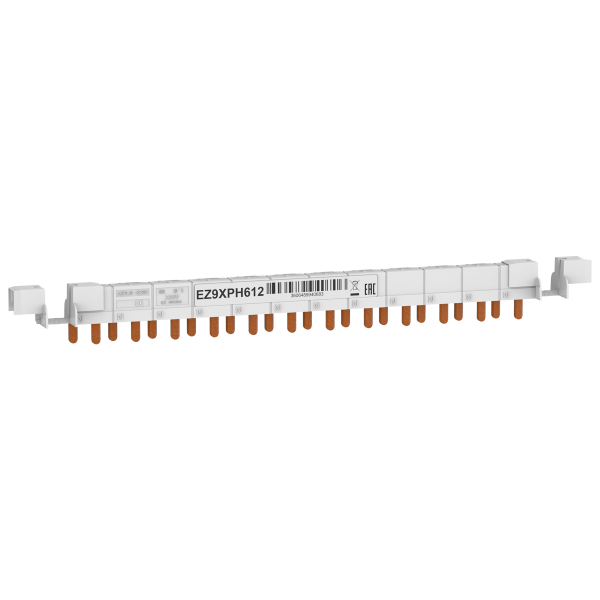

Для монтажа в один ряд рекомендуем использовать шину гребенчатую с референсом EZ9XPH612 - ШИНКА ГРЕБЕНЧАТАЯ 1П+Н (NL1) 12МОД ШАГ 9ММ 63А РАЗРЕЗАЕМАЯ.
Шина предназначена для распределения электропитания внутри распределительного щита, она обеспечивает легкую и надежную сборку без использования кабельных перемычек. Шина может быть разрезана или распилена.
Преимущества
ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.
благодаря ширине всего в 36 мм, в отличие от автоматического выключателя в паре с УЗО, занимающих 54 мм.
- при тех же функциях монтаж одного диф-автомата осуществляется быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя и УЗО.
- от токов короткого замыкания, токов перегрузки и токов утечки означает, что этот аппарат обеспечивает самую полную защиту электрической цепи и не требует дополнительного использования УЗО или автоматического выключателя.
без вызова электрика. Проверить, работает ли устройство, просто - нажмите кнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно!
выражается в выступившей из аппарата кнопке "Возврат". Всегда можно определить, что причиной отключения аппаратом цепи послужила именно утечка тока. Аппараты поступают с завода с выступившей кнопкой "Возврат" - это следствие заводской проверки 100% выпускаемых дифавтоматов на срабатывание в результате токов утечки.
Технические характеристики
| Параметр | Значение |
| Соответствие стандартам / регламентам | ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 61009-1 |
| Число полюсов, P | 1+N |
| Номинальное напряжение по изоляции Ui, В | 500 |
| Номинальное напряжение переменного тока однофазных устройств, В | 230 |
| Ряд номинальных токов In, А | 6, 10, 16, 20, 25, 32, 40 |
| Ряд номинальных отключающих дифференциальных токов IΔn, mА | 30 |
| Номинальный не отключающий дифференциальный ток IΔn, mА | 0.5 IΔn (15) |
| Номинальная наибольшая включающая/отключающая способность Icn, А | 4 500 |
| Номинальная включающая и отключающая способность Im, А | 500 |
| Время отключения (срабатывания) при IΔn, мс | ≤ 100 |
| Тип дифференциального расцепителя | AC |
| Механическая износостойкость, циклов, не менее | 10 000 |
| Коммутационная износостойкость, циклов, не менее | 4 000 |
| Номинальное импульсное перенапряжение Uimp, кВ | 4 |
| Устойчивость к механическим воздействиям | 30 гр., 3 удара, длительность импульса 11 мс |
| Подключение нагрузки | ТОЛЬКО снизу |
| Тип устройства | Электронный |
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
| Сечение присоединяемых проводов, мм2 | 16 |
| Предельное усилие затяжки клеммных зажимов, Н·м | 1,5 |
| Тип клеммных зажимов | в шахматном порядке, 16мм2 |
| Ремонтопригодность | Неремонтопригодный |
| Гарантийный срок эксплуатации | 5 лет |
| Страна изготовления | Китай |
Схемы и графики
Полный ассортимент

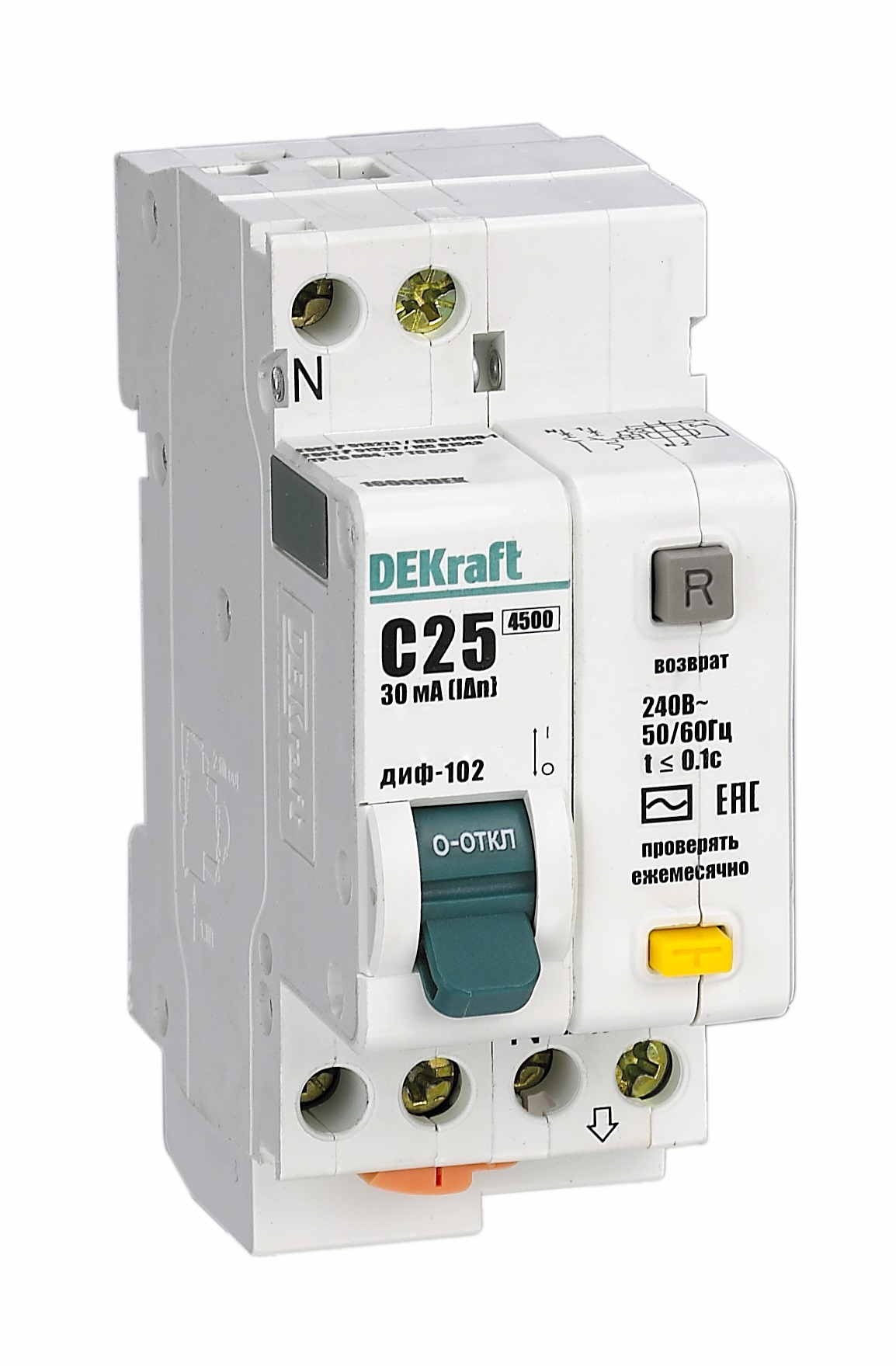

| Внешний вид | Ток утечки 30mA | Каталожный номер |
 | ДИФ102-1N-006А-030-C | 16001DEK |
| ДИФ102-1N-010А-030-C | 16002DEK | |
| ДИФ102-1N-016А-030-C | 16003DEK | |
| ДИФ102-1N-020А-030-C | 16004DEK | |
| ДИФ102-1N-025А-030-C | 16005DEK | |
| ДИФ102-1N-032А-030-C | 16006DEK | |
| ДИФ102-1N-040А-030-C | 16007DEK |
Аксессуары
| Аксессуар | Модель | Артикул |
ДК-101 | Контакт дополнительный для ВА-101 нов. | 18100DEK |
СК-101 | Контакт сигнальный для ВА-101 нов. | 18101DEK |
НД-101 | Расцепитель независисмый c дополнительным контактом 220В для ВА-101 нов. | 18102DEK |
| Расцепитель независисмый c дополнительным контактом 24В, 48В AC_DC для ВА-101 нов. | 18103DEK | |
РМК-101 | Расцепитель максимального напряжения 280В для ВА-101 нов. | 18104DEK |
РМН-101 | Расцепитель минимального напряжения 161В для ВА-101 нов. | 18105DEK |
РММ-101 | Расцепитель максимального-минимального напряжения 280В 161В для ВА-101 нов. | 18106DEK |
| Шинка гребенчатая 1П+Н (NL1) 12МОД шаг 9мм 63А разрезаемая | EZ9XPH612 |
