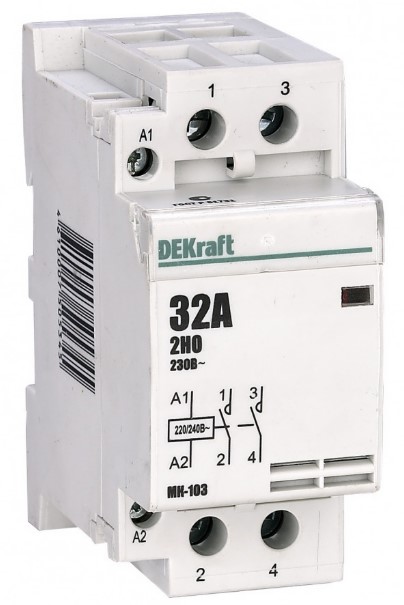

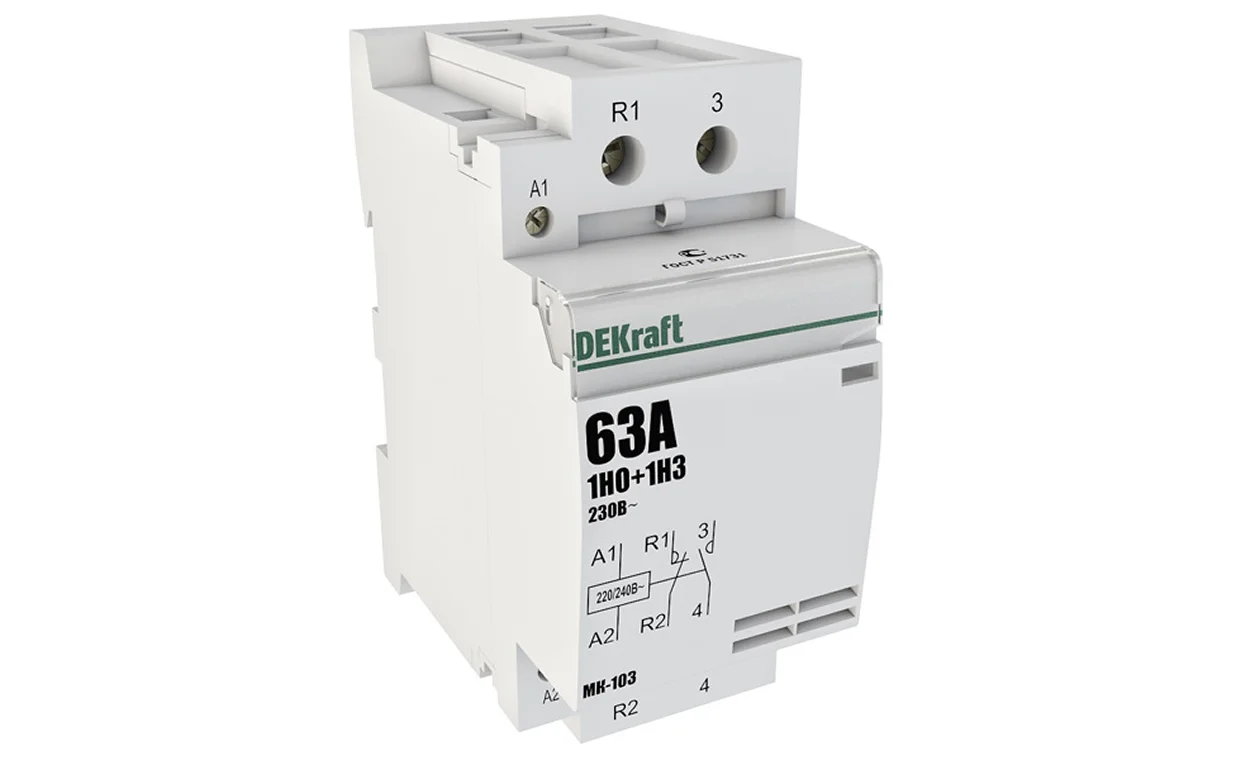

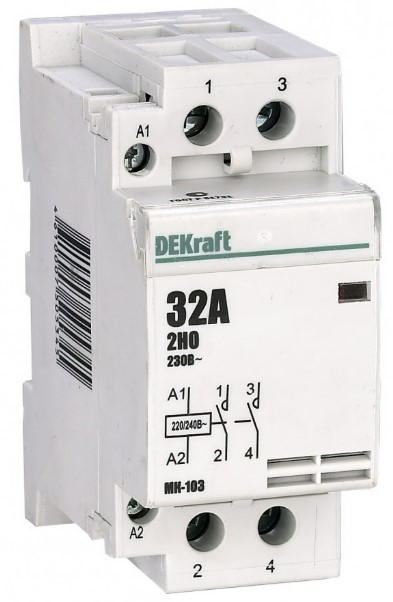

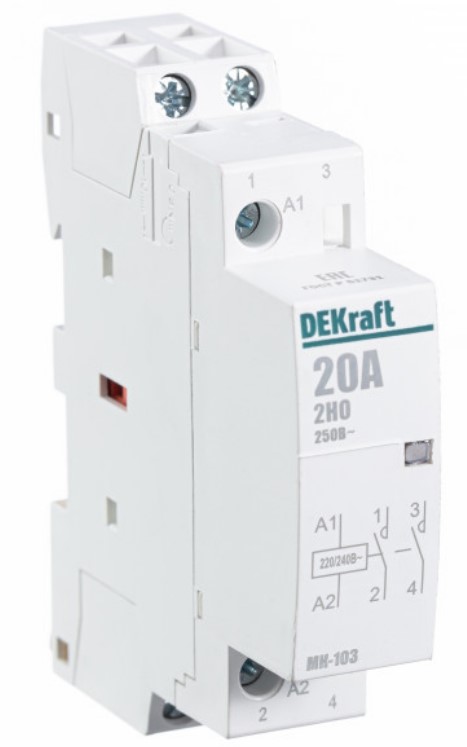

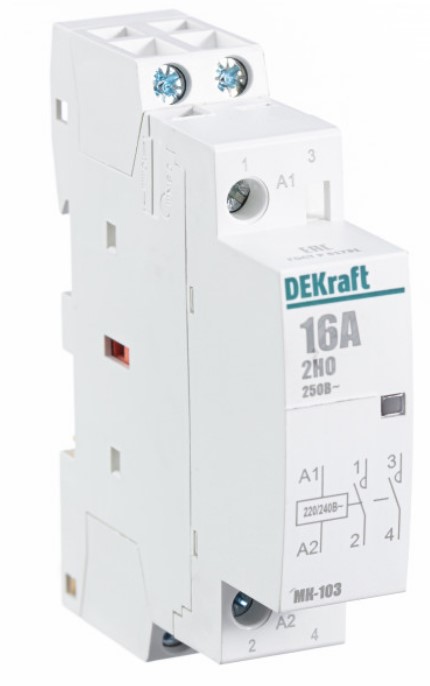

Модульные контакторы МК-103
Модульный контактор серии МК-103 — это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать нагрузки переменного тока. Контакторы имеют следующие основные узлы: контактную и дугогасительные системы, электромагнит управления.
Модульные контакторы не требуют дополнительных настроек и специального обслуживания. Монтируются на стандартную 35 мм DIN-рейку.
Категории применения для модульных контакторов серии МК-103:
- AC-1: Неиндуктивная или слабоиндуктивная нагрузка. Род тока переменный.
- AC-7a: Слабоиндуктивная нагрузка в бытовой технике и прочих подобных применениях. Род тока переменный.
- AC-7b: Нагрузка двигателей для бытового применения. Род тока переменный.
Внимание!!!
Если модульные контакторы серии МК-103 установлены в шкафу (НКУ), температура внутри которого выше 40С, то минимальное расстояние от контактора до других частей оборудования и между контакторами должно составлять не менее 9 мм! Для разделителя можно использовать референс 32057DEK - Ограничитель пластик. на DIN-рейку с 1 винтом ФК-102.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Модульные контакторы серии МК-103 применяются в сетях переменного тока для дистанционного управления нагрузками небольшой мощности, требующими большого количества включений/отключений.
Например: автоматика инженерного оборудования зданий, насосного оборудования, систем вентиляции и кондиционирования, отопления, освещения и т.д.
Преимущества
облегчает монтаж - монтировать / демонтировать контактор можно гораздо проще, быстрее и даже одной рукой.
от случайного прикосновения пальцем или ладонью к токоведущим частям аппарата.
ускоряет монтаж и упрощает дальнейшее использование контакторов. Сбоку каждого контактора нанесен штрих-код.
обеспечивает более качественный контакт и снижает потери тока.
позволяет понять замкнуты или разомкнуты контакты
обеспечивается благодаря мостиковым контактам и полностью исключает возможность перекрытия дугой по изоляции.
позволяет реализовывать различные инженерные решения.
каждого аппарата позволяет размещать дополнительную информацию под защитной крышкой.
Технические характеристики
В новой серии модульных контакторов МК-103 ассортимент включает в себя устройства на номинальные токи от 16А до 63А.
| Обозначение | Описание |
| 11 | 1НО+1НЗ (1з+1р) – 1 нормально открытый контакт + 1 нормально закрытый контакт (1 замыкающий +1 размыкающий) |
| 20 | 2НО (2з) – 2 нормально открытых контакта (2 замыкающих) |
| 02 | 2НЗ (2р) – 2 нормально закрытых контакта (2 размыкающих) |
| 04 | 4НЗ (4р) – 4 нормально закрытых контакта (4 размыкающих) |
| 31 | 3НО+1НЗ (3з+1р) – 3 нормально открытых контакта + 1 нормально закрытый контакт (3 замыкающих +1 размыкающий) |
| 22 | 2НО+2НЗ (2з+2р) – 2 нормально открытых контакта + 2 нормально закрытых контакта (2 замыкающих +2 размыкающих) |
| 40 | 4НО (4з) – 4 нормально открытых контакта (4 замыкающих) |
| Параметр | МК-103-16 | МК-103-25 | МК-103-32 | МК-103-40 | МК-103-63 |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011 ГОСТ IEC 61095 | ||||
| Номинальное напряжение катушки управления Uс, В | 230 | ||||
| Номинальное рабочее напряжение Un, В | 400 | ||||
| Номинальный ток Ie, А | |||||
| АС-7a/АС-1 | 16 | 25 | 25 | 40 | 63 |
| AC-7b | 5 | 7 | 8,5 | 15 | 25 |
| Номинальная мощность Pe, Вт | |||||
| АС-7a/АС-1 | 4 | 5,4 | 6,5 | 8,4 | 13 |
| AC-7b | 1,2 | 1,5 | 1,9 | 2,4 | 3,8 |
| Номинальное напряжение по изоляции, В | 500 | ||||
| Номинальная частота, Гц | 50 | ||||
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе | ||||
| Механическая износостойкость циклов В-О, не менее | 300 000 | ||||
| Коммутационная износостойкость циклов В-О, не менее | 30 000 | ||||
| Класс загрязнения | 2 | ||||
| Количество полюсов | 2, 4 | ||||
| Усилие затяжки клеммных зажимов цепи управления, Н·м | 0,8 | ||||
| Усилие затяжки клеммных зажимов силовой цепи, Н·м | 3,5 (32А-63А) / 0,8 (16А-25А) | ||||
| Допустимая рабочая температура на клеммах устройства, °С | ≤65 + температура окружающей среды | ||||
| Допустимая рабочая температура корпуса устройства, °С | ≤50 + температура окружающей среды | ||||
| Диапазон рабочих температур, °С | -5 - +60 | ||||
| Ремонтопригодность | Неремонтопригодный | ||||
| Гарантийный срок эксплуатации | 3 года | ||||
| Страна изготовления | Китай | ||||
Описание категорий применения для контакторов серии МК-103
AC-1: Неиндуктивная или слабоиндуктивная нагрузка. Род тока переменный.
AC-7a: Слабоиндуктивная нагрузка в бытовой технике и прочих подобных применениях. Род тока переменный.
AC-7b: Нагрузка двигателей для бытового применения. Род тока переменный.
Если контактор установлен в шкафу, температура внутри которого выше 40°С, то минимальное расстояние от контактора до других частей оборудования и между контакторами должно составлять не менее 9мм!
