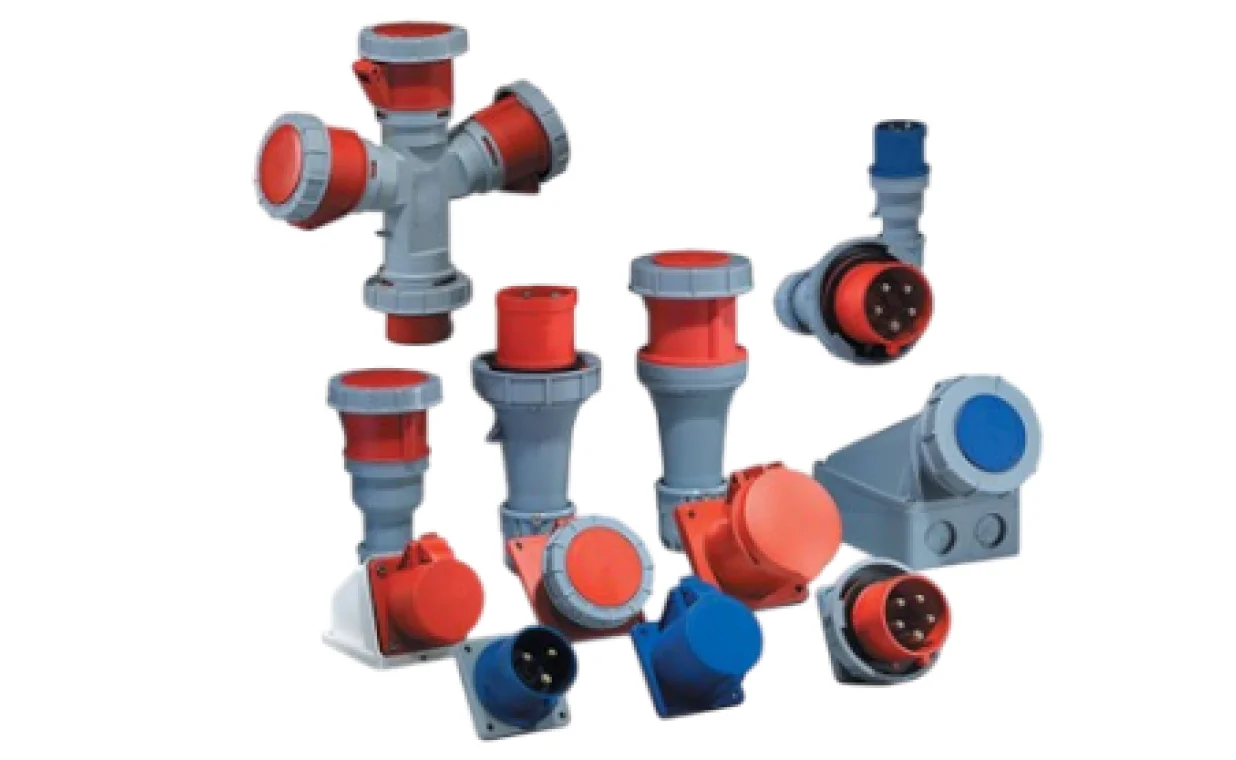

Соединители электрические промышленного назначения 2.0

Соединители электрические промышленного назначения нового поколения легко подключить и установить. Они обеспечивают лучшие показатели эксплуатации и высокую долговечность в тяжелых условиях.

Никелированные медные контакты обеспечивают отличную износостойкость, коррозионную стойкость в том числе от морской воды, пара, химических и прочих агрессивных сред. Контакты выдерживают 50 000 подключений.

Высококачественная огнестойкий корпус соединителей электрических выполнен из полиамида. Обладает высокой ударопрочностью, устойчивостью к ультрафиолетовому излучению и огнестойкостью.

Тип подключения кабеля - винтовой. Для упрощения монтажа каждая клемма имеет маркировку, винты поставляются с универсальным шлицем.

Контактная группа обязательно включает в себя заземление.

Соединители электрические различаются по цвету:

вилки и розетки на номинальное напряжение 200-250 В имеют синий цвет
вилки и розетки на 380-415 В – красный цвет

Сфера применения Преимущества Технические характеристики Схемы и графики Полный ассортимент Документы

Сфера применения

Общественные и административные здания
Промышленные предприятия
Производственные объекты

Соединители электрические промышленного назначения используются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, морских и речных портах, вокзалах, станциях зарядки электромобилей и сельскохозяйственных объектах.

С помощью вилок и розеток переносного и стационарного исполнения серий ВП-103, РП-103, ВС-103 и РС-103 можно реализовывать простые решения по подключению потребителей электроэнергии. Вилки и розетки для скрытой проводки серий ВЩ-103 и РЩ-103 используются для установки в щитовое распределительное оборудование.

Адаптеры промышленные серии АП-103 используются для организации временных сетей и подключения переносных потребителей.

Преимущества

Степень пыле- и влагозащиты: IP44 (16А и 32А) и IP67 (16А..125А).

Наличие сальника / кабельного ввода для кабеля разного сечения.

Вилки и розетки для скрытой проводки могут применяться в сборке распределительных щитов из пластика и металла.

Корпуса, токоведущие части соединителей электрических промышленного назначения выполнены из термостойких и самозатухающих материалов.

Контактные зажимы, винты, пружины устойчивы к коррозии.

Широкий ассортимент.

Технические характеристики

Параметры / Модель	ВП-103, ВС-103, ВЩ-103, РП-103, РС-103, РЩ-103, АП-103
Номинальный ток, А	16, 32	16, 32, 63, 125
Степень защиты	IP44	IP67
Количество полюсов	2Р+РЕ, 3Р+РЕ, 3Р+РЕ+N
Диапазон рабочего напряжения, В	200-250, 380-415
Номинальная частота сети, Гц	50
Номинальное напряжение изоляции, В	500
Мгновенный импульсный выдерживаемый ток, А	2000
Мгновенное импульсное выдерживаемое напряжение, В	2000
Диапазон рабочих температур, °С	-25…+40
Положение заземляющего контакта	6 ч
Ремонтопригодность	Неремонтопригодный
Страна изготовления	Китай

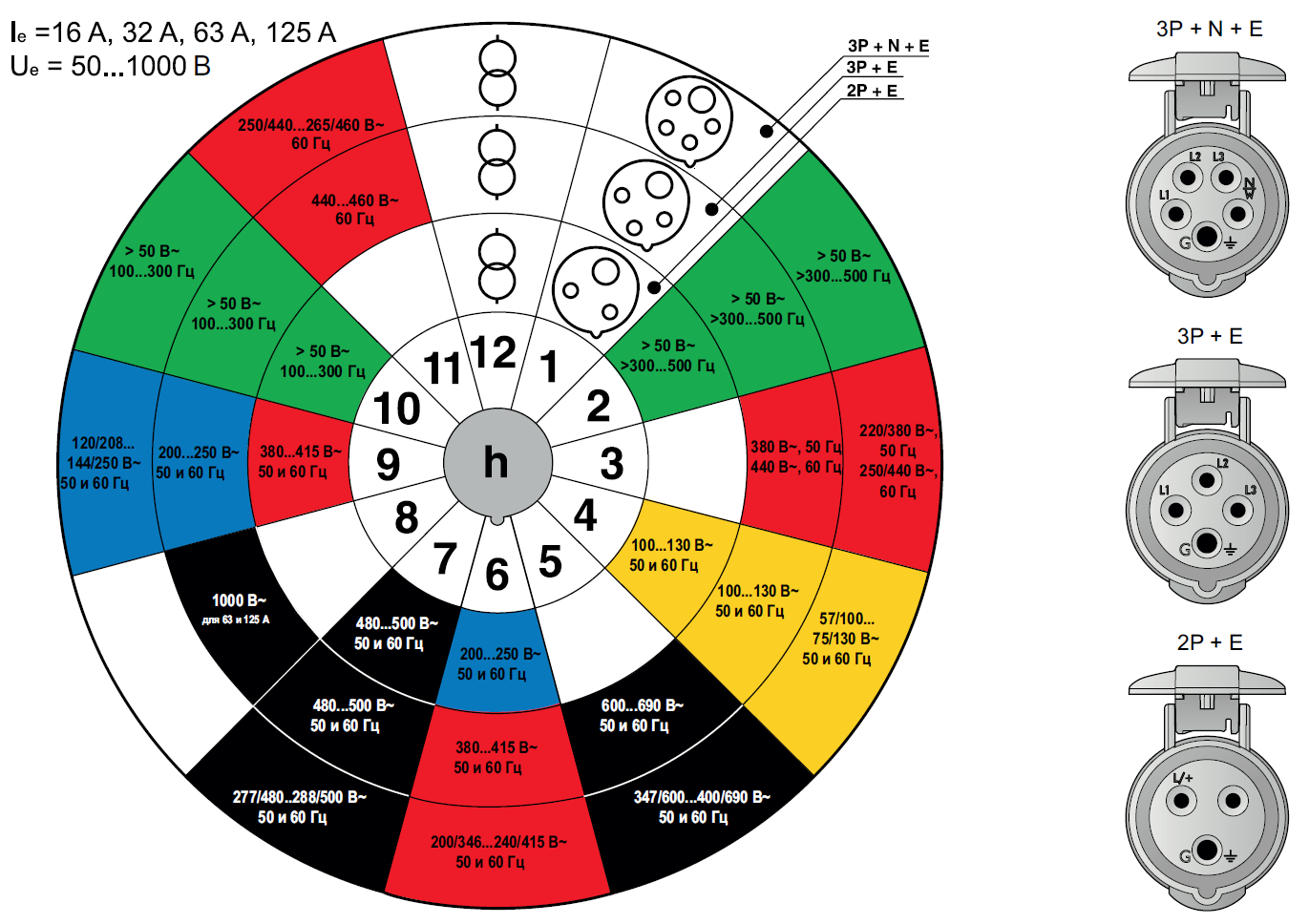

Часовая диаграмма

Схемы и графики

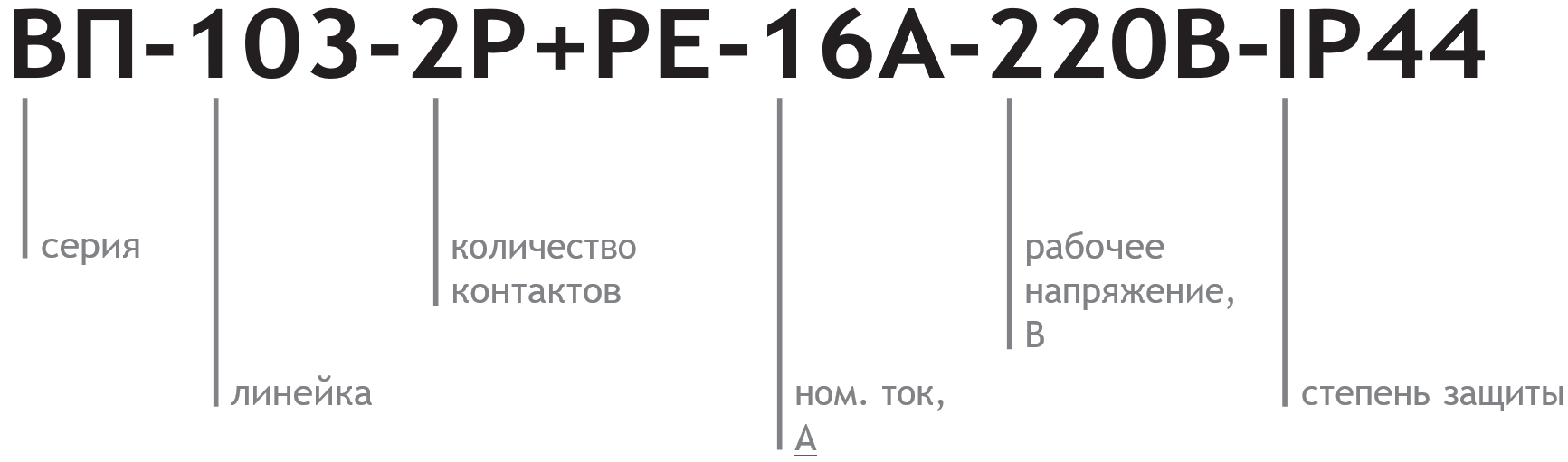

Структура обозначения

Габаритные и установочные размеры, мм

ВП-103 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26100DEK	16	2P+PE	128	55	15
26102DEK		3P+PE	135	64	15
26104DEK		3P+N+PE	143	69	20
26101DEK	32	2P+PE	160	74	22
26103DEK		3P+PE	160	74	22
26105DEK		3P+N+PE	170	79	22

РС-103 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26130DEK	16	2P+PE	137	41	15
26132DEK		3P+PE	145	78	15
26134DEK		3P+N+PE	151	83	20
26131DEK	32	2P+PE	173	89	22
26133DEK		3P+PE	173	89	22
26135DEK		3P+N+PE	181	89	22

РП-103 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26130DEK	16	2P+PE	137	41	15
26132DEK		3P+PE	145	78	15
26134DEK		3P+N+PE	151	83	20
26131DEK	32	2P+PE	173	89	22
26133DEK		3P+PE	173	89	22
26135DEK		3P+N+PE	181	89	22

РС-103 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g
26190DEK	16	2P+PE	82	69,5	13	47	50	151	94
26192DEK		3P+PE	82	69,5	13	47	56	155	94
26194DEK		3P+N+PE	82	69,5	13	47	60	155	94
26191DEK	32	2P+PE	82	69,5	13	47	64	164	105
26193DEK		3P+PE	82	69,5	13	47	64	164	105
26195DEK		3P+N+PE	82	69,5	13	47	70	164	106

РЩ-103 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g
26260DEK	16	2P+PE	76,5	60,5	5,5	45	19,5	55	80
26262DEK		3P+PE	76,5	60,5	5,5	53	19,5	55	84
26264DEK		3P+N+PE	76,5	60,5	5,5	60	19,5	55	89
26261DEK	32	2P+PE	76,5	60,5	5,5	60	24	66	97
26263DEK		3P+PE	76,5	60,5	5,5	60	24	66	97
26265DEK		3P+N+PE	76,5	60,5	5,5	65	24	66	102

ВП-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26106DEK	16	2P+PE	128	71	15
26110DEK		3P+PE	135	79	15
26114DEK		3P+N+PE	143	87	20
26107DEK	32	2P+PE	160	92,5	22
26111DEK		3P+PE	160	92,5	22
26115DEK		3P+N+PE	170	99	22

РП-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d
26136DEK	16	2P+PE	145	71	15	78
26140DEK		3P+PE	152	79	15	86
26144DEK		3P+N+PE	160	87	20	91
26137DEK	32	2P+PE	175	92,5	22	98
26141DEK		3P+PE	175	92,5	22	98
26145DEK		3P+N+PE	195	99	22	103

РС-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g
26196DEK	16	2P+PE	82	69,5	13	47	71	155	94
26200DEK		3P+PE	82	69,5	13	47	79	155	94
26204DEK		3P+N+PE	82	69,5	13	47	87	160	99
26197DEK	32	2P+PE	82	69,5	13	47	92,5	166	105
26201DEK		3P+PE	82	69,5	13	47	92,5	166	105
26205DEK		3P+N+PE	82	69,5	13	47	99	169	106

РЩ-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g
26266DEK	16	2P+PE	76,5	60,5	5,5	45	19,5	59	78
26270DEK		3P+PE	76,5	60,5	5,5	53	19,5	60	85
26274DEK		3P+N+PE	76,5	60,5	5,5	60	19,5	60	92
26267DEK	32	2P+PE	76,5	60,5	5,5	55	24	70	98
26271DEK		3P+PE	76,5	60,5	5,5	55	24	70	98
26275DEK		3P+N+PE	76,5	60,5	5,5	65	24	70	103

ВП-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26108DEK	63	2P+PE	112	250	37
26112DEK		3P+PE	112	250	37
26116DEK		3P+N+PE	112	250	37
26109DEK	125	2P+PE	126	276	47
26113DEK		3P+PE	126	276	47
26117DEK		3P+N+PE	126	276	47

РП-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d
26138DEK	63	2P+PE	110	269	37	114
26142DEK		3P+PE	110	269	37	114
26146DEK		3P+N+PE	110	269	37	114
26139DEK	125	2P+PE	122	288	47	126
26143DEK		3P+PE	122	288	47	126
26147DEK		3P+N+PE	122	288	47	126

РС-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g	h	i	j
26198DEK	63	2P+PE	176	173	245	103	136	89				6
26202DEK		3P+PE	176	173	245	103	136	89				6
26206DEK		3P+N+PE	176	173	245	103	136	89				6
26199DEK	125	2P+PE	220	260	335			118	140	240	8
26203DEK		3P+PE	220	260	335			118	140	240	8
26207DEK		3P+N+PE	220	260	335			118	140	240	8

РЩ-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g	h	i
26168DEK	63	2P+PE	35	96	114	101	101	79,5	79,5	85	7
26272DEK		3P+PE	35	96	114	101	101	79,5	79,5	85	7
26276DEK		3P+N+PE	35	96	114	101	101	79,5	79,5	85	7
26169DEK	125	2P+PE	45	104	126	120	120	101	101	100	7
26273DEK		3P+PE	45	104	126	120	120	101	101	100	7
26277DEK		3P+N+PE	45	104	126	120	120	101	101	100	7

ВС-103 32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f
26160DEK	32	2P+PE	86,5	163	13	47,5	81,5	70
26161DEK		3P+PE	86,5	163	13	47,5	81,5	70
26162DEK		3P+N+PE	86,5	163	13	47,5	81,5	70

ВЩ-103 16А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g	h
26230DEK	16	2P+PE	50	12	76	76	60	60	46	5,5
26231DEK		3P+PE	50	12	76	76	60	60	55	5,5
26232DEK		3P+N+PE	50	12	76	76	60	60	56	5,5

ВС-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f
26163DEK	16	2P+PE	86,5	154	13	47,5	81,5	70
26167DEK		3P+PE	86,5	154	13	47,5	81,5	70
26171DEK		3P+N+PE	86,5	154	13	47,5	81,5	70
26164DEK	32	2P+PE	86,5	163	13	47,5	81,5	70
26168DEK		3P+PE	86,5	163	13	47,5	81,5	70
26172DEK		3P+N+PE	86,5	163	13	47,5	81,5	70

ВЩ-103 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g	h
26233DEK	16	2P+PE	71	65	76	76	60	60	46	5,5
26237DEK		3P+PE	79	65	76	76	60	60	55	5,5
26241DEK		3P+N+PE	87	65	76	76	60	60	56	5,5
26234DEK	32	2P+PE	92,5	75	76	76	60	60	56	5,5
26238DEK		3P+PE	92,5	75	76	76	60	60	56	5,5
26242DEK		3P+N+PE	99	75	76	76	60	62	62	5,5

ВС-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	h
26165DEK	63	2P+PE	110	92,5	15,8	88	112	98	6,5
26169DEK		3P+PE	110	92,5	15,8	88	112	98	6,5
26173DEK		3P+N+PE	110	92,5	15,8	88	112	98	6,5
26166DEK	125	2P+PE	145	123	19,5	118	126	128	8,5
26170DEK		3P+PE	145	123	19,5	118	126	128	8,5
26174DEK		3P+N+PE	145	123	19,5	118	126	128	8,5

ВЩ-103 63А/125А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c	d	e	f	g	h	i
26235DEK	63	2P+PE	112	113	100	101	101	79,5	79,5	80	7
26239DEK		3P+PE	112	113	100	101	101	79,5	79,5	80	7
26243DEK		3P+N+PE	112	113	100	101	101	79,5	79,5	80	7
26236DEK	125	2P+PE	126	113	100	120	120	101	101	92	7
26240DEK		3P+PE	126	113	100	120	120	101	101	92	7
26244DEK		3P+N+PE	126	113	100	120	120	101	101	92	7

Адаптер трехлучевой 16А/32А IP44

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26290DEK	16	2P+PE	234	221	51
26291DEK	32	2P+PE	270,5	267	64

Адаптер трехлучевой 16А/32А IP67

Референс	Номинальный ток	Кол-во контактов	Размеры, мм
Референс	Номинальный ток	Кол-во контактов	a	b	c
26292DEK	16	2P+PE	239	230,5	71
26293DEK	32	2P+PE	271	276	92,5
