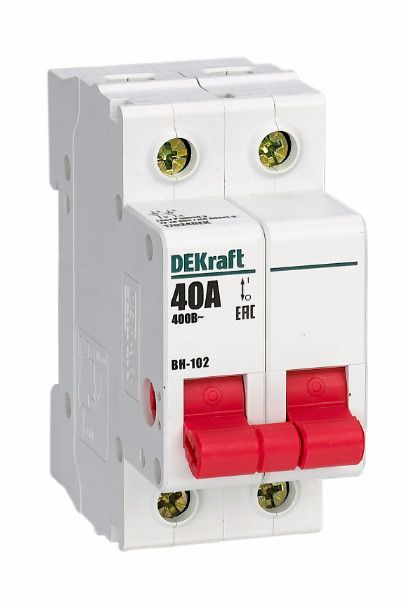

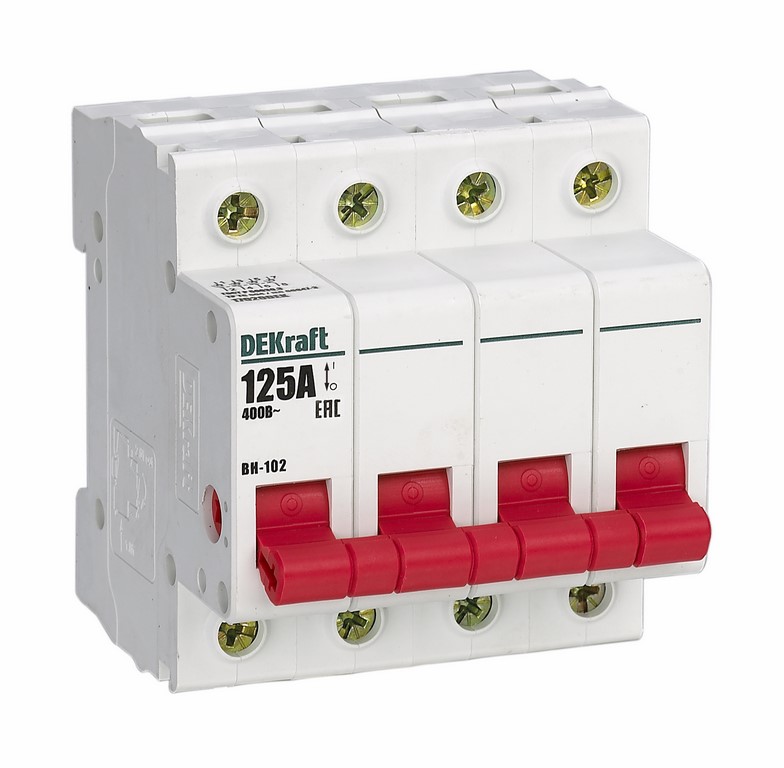

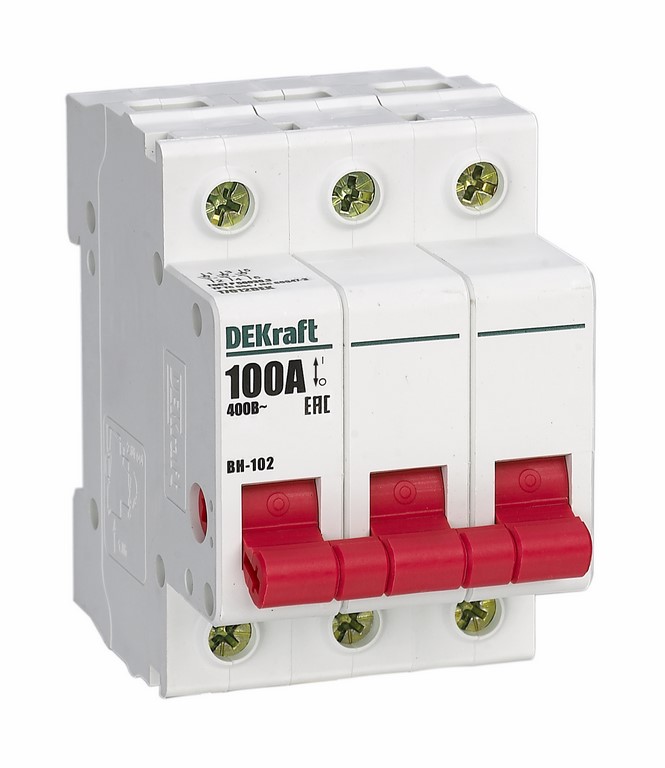

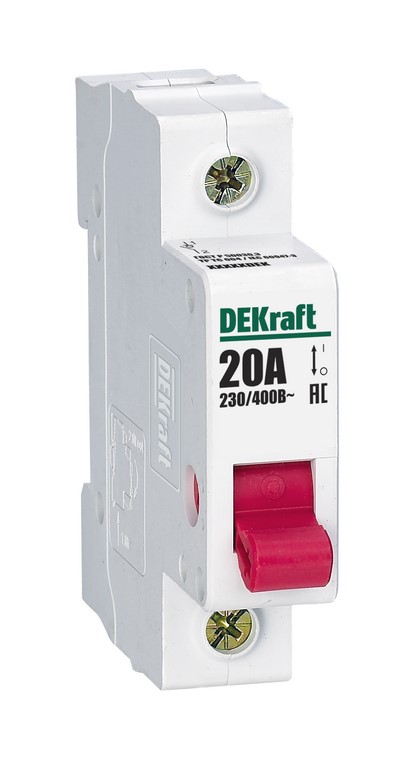

Выключатели-разъединители ВН-102
Второе поколение выключателей-разъединителей ВН-102 производится с 2016 года.
Выключатели-разъединители осуществляют включение и отключение цепей под нагрузкой. Основным преимуществом является самый надежный разрыв цепи, так как используются специальные мостиковые контакты. Он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.
Дополнительных аксессуаров для серии ВН-102 в ассортименте нет.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Выключатели-разъединители применяются в распределительных, квартирных, этажных щитах жилых и административных зданий, а также промышленных объектов.
Преимущества
Дает возможность нанести на каждый аппарат информацию о коммутируемой цепи.
Обеспечивается благодаря мостиковым контактам и полностью исключает возможность перекрытия дугой по изоляции.
И возможность подключения кабелей сечением 16 мм2 (20 – 63А) и 25 мм2 (100 – 125А) делает возможным использовать ВН-102 в качестве общего пакетного выключателя.
Создана таким образом, чтобы при деформации аппарата или КЗ не нанести вред человеку, который может стоять перед аппаратом.
Ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный выключатель нагрузки по основным характеристиками среди нескольких схожих.
Повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
Не нужно сначала раскручивать зажим, чтобы подвести провод. Это сокращает время монтажа.
Необходима для обеспечения большого числа включений-отключений в сложных условиях эксплуатации.
Технические характеристики
| Параметр | Значение |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ГОСТ IEC 60947-3 |
| Количество полюсов | 1, 2, 3, 4 |
| Номинальное рабочее напряжение Ue, В | 230/400 |
| Номинальная частота сети переменного тока, Гц | 50/60 |
| Номинальный рабочий ток нагрузки Ie, А | 20, 25, 32, 40, 63, 100, 125 |
| Категория применения | AC-22 |
| Номинальный кратковременно (до 1 с) выдерживаемый ток Icw | 20Ie |
| Механическая износостойкость: — механических циклов, не менее | 8 500 |
| в том числе коммутационная износостойкость — электрических циклов (AC-22, cos φ =0.6), не менее | 3 000 |
| Подвод питания | Сверху или снизу |
| Подвод нагрузки | Сверху или снизу |
| Максимальное течение подключаемого провода, мм2 | 20 – 63 Ампера: 16 мм2, 100 – 125 Ампер: 25 мм2 |
| Диапазон рабочих температур, °С | От -40 до +60 |
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
| Предельное усилие затяжки клеммных зажимов, Н·м | 2,5 |
| Ремонтопригодность | Неремонтопригодный |
| Гарантийный срок эксплуатации | 3 года |
| Страна изготовления | Китай |
