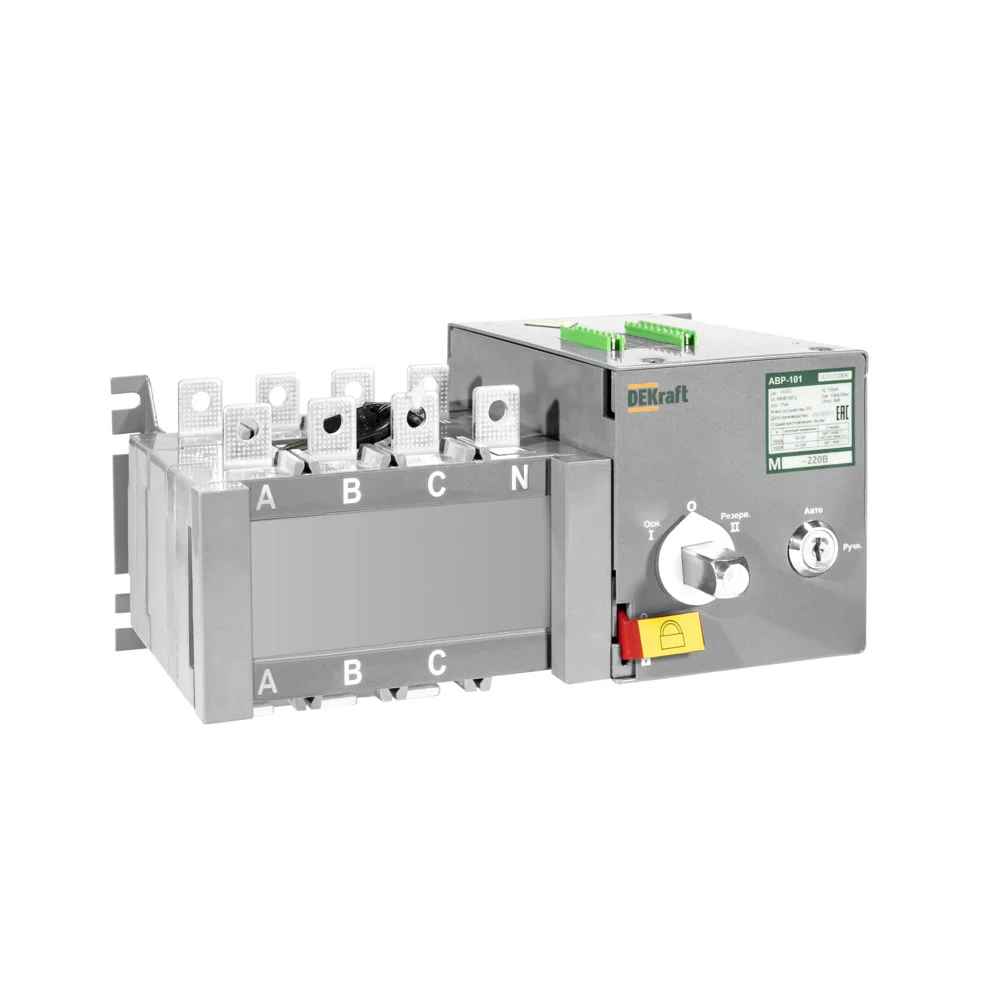

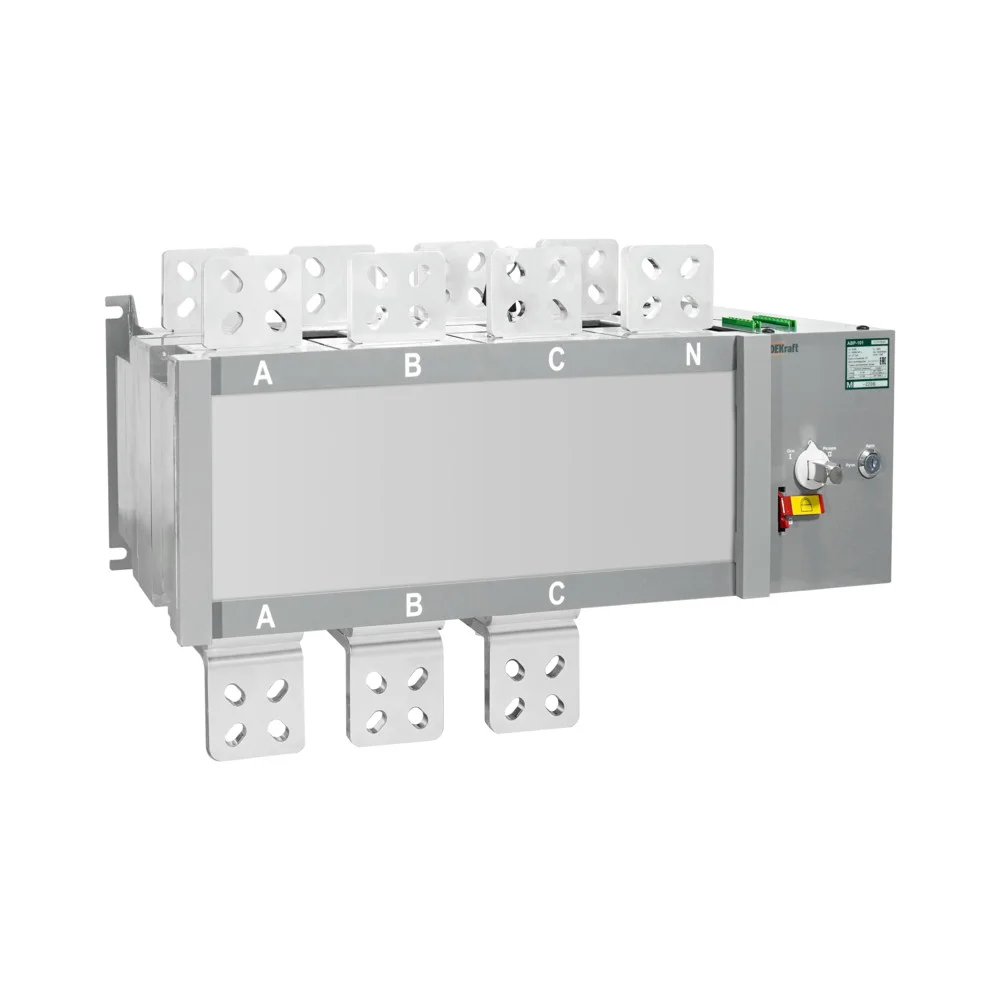

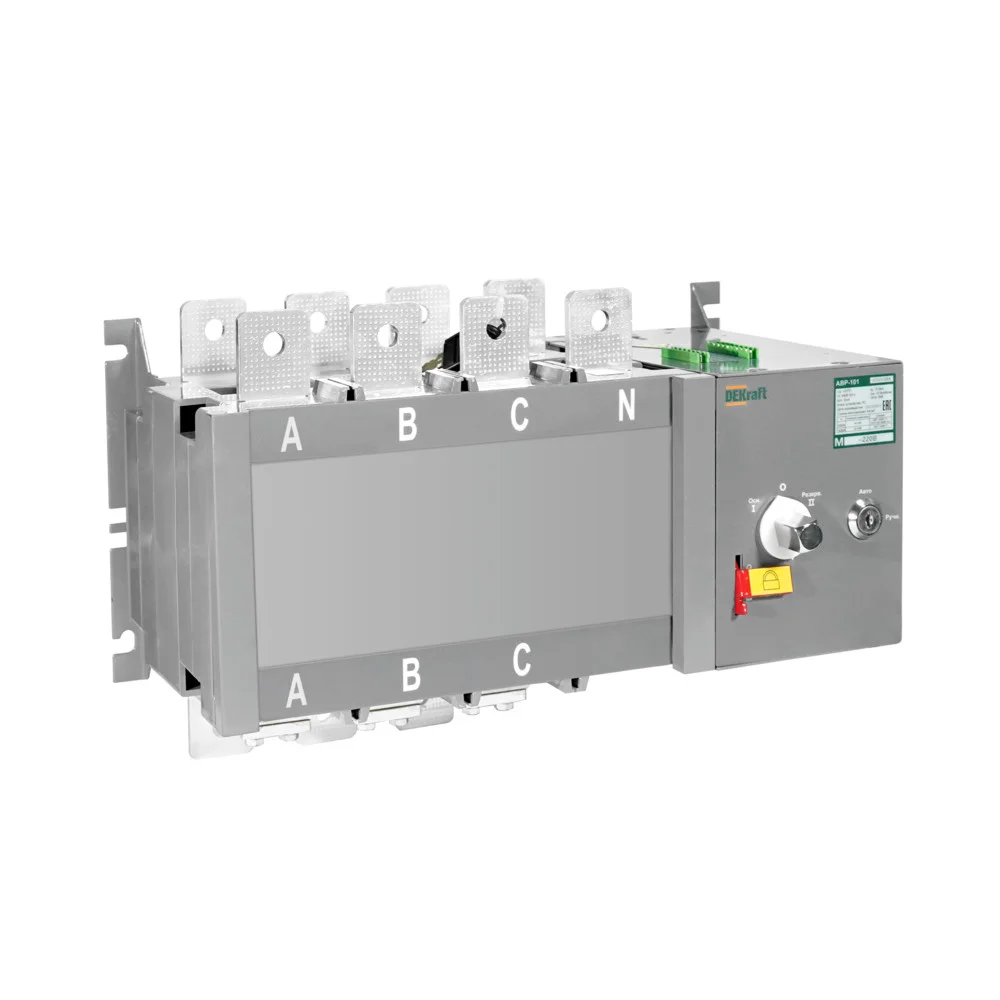

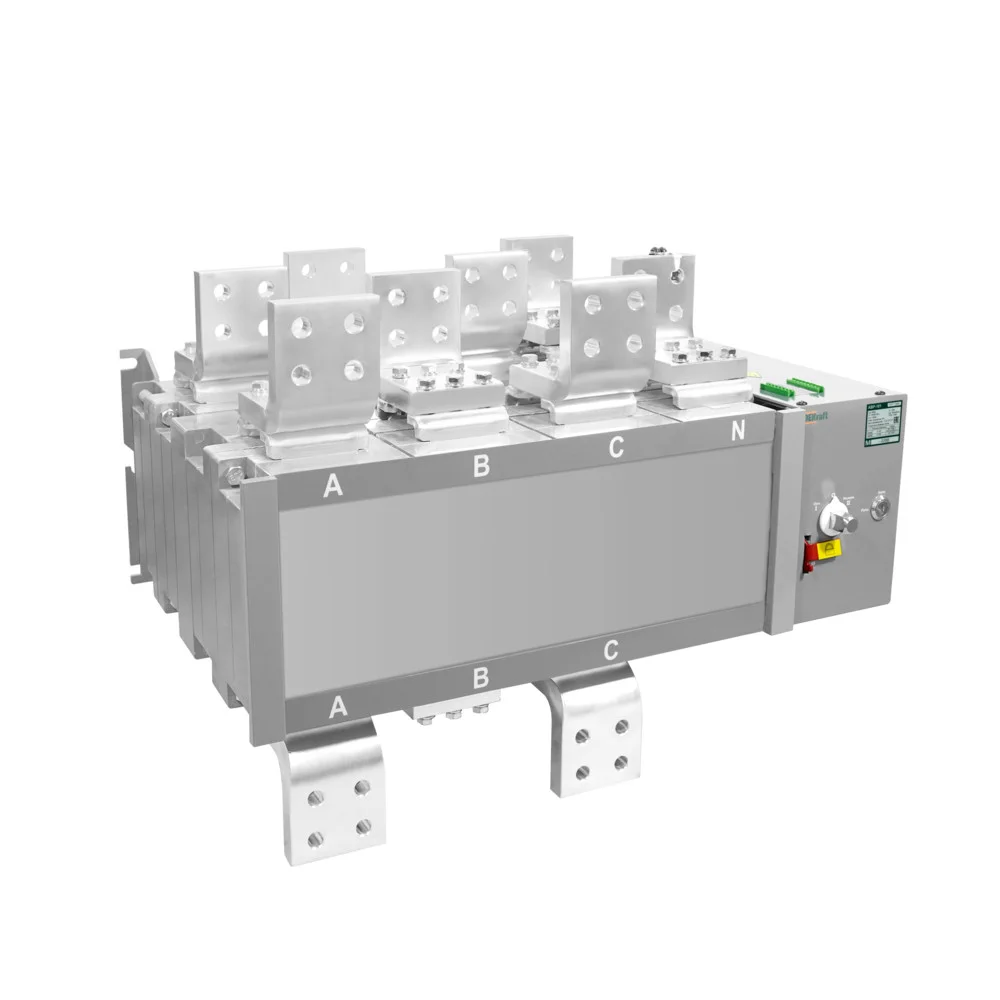

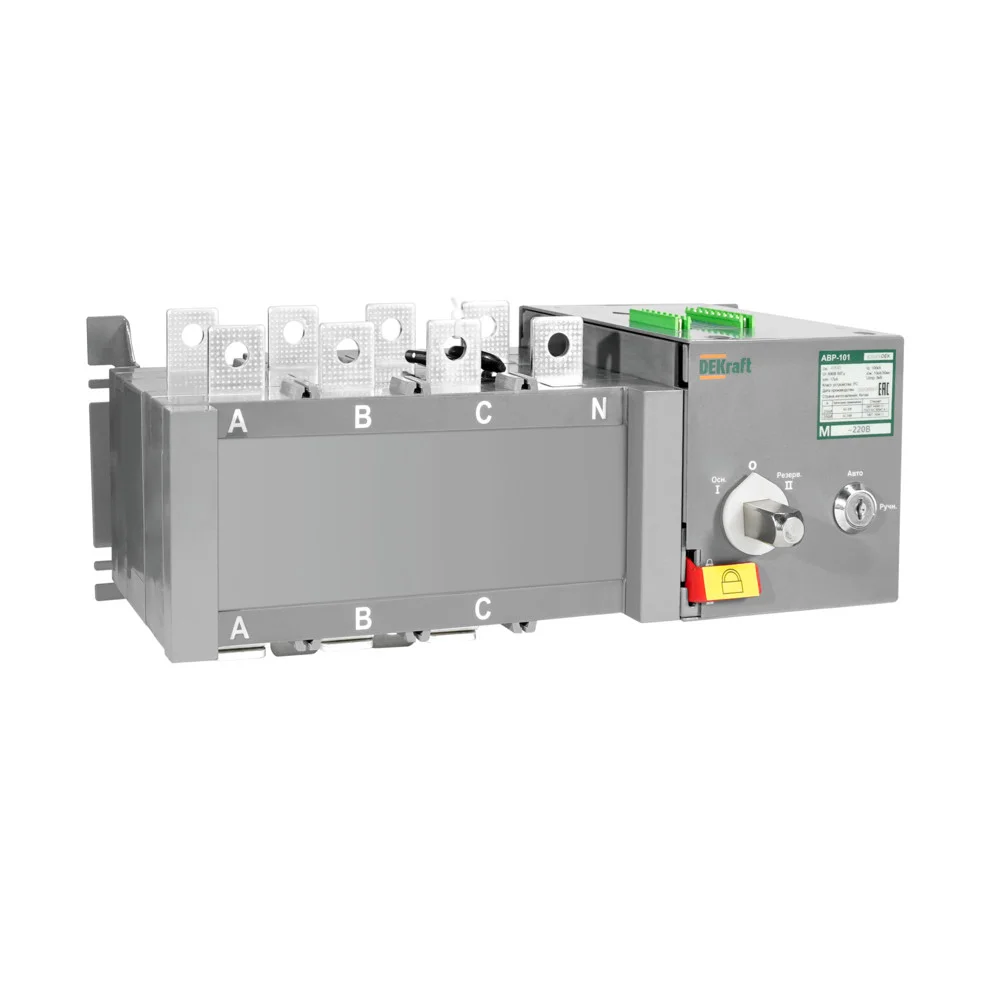

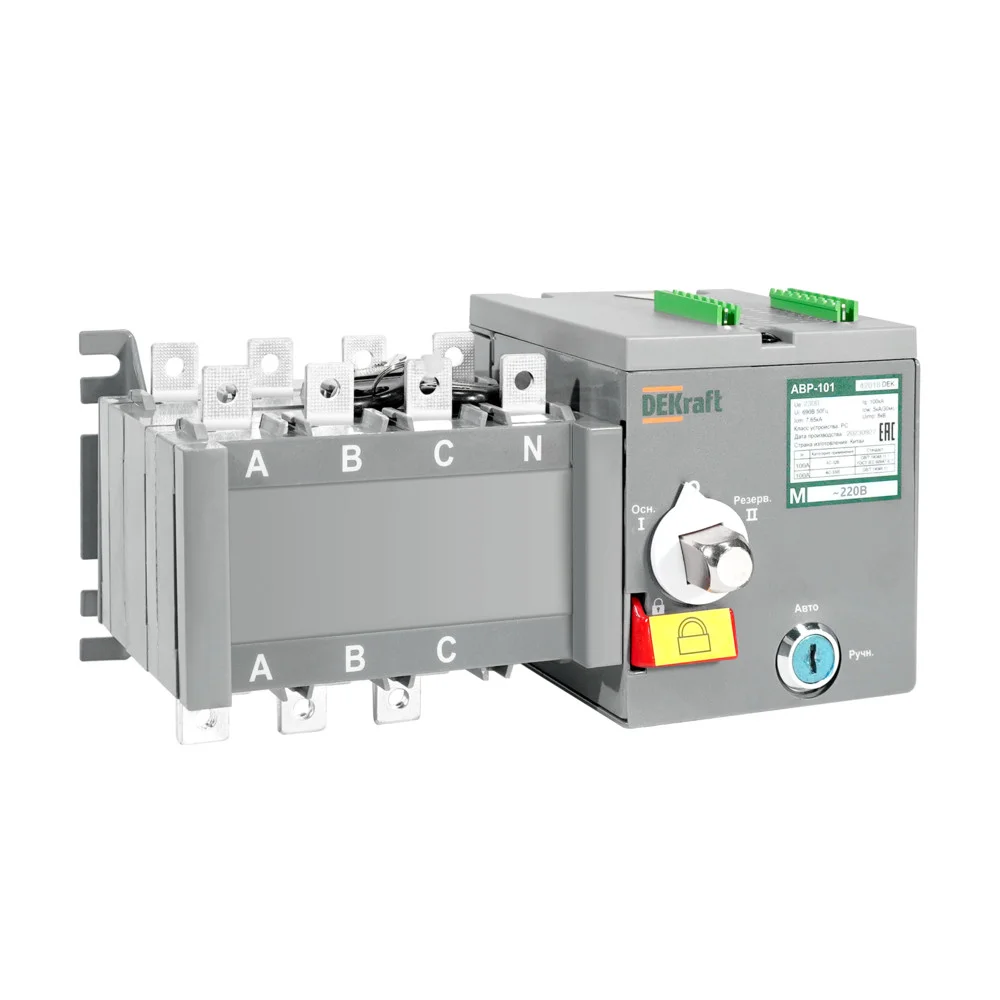

Устройства автоматического ввода резерва серии АВР-101
Устройства автоматического ввода резерва серии АВР-101 обеспечивают бесперебойность питания потребителей путем автоматического переключения на резервный источник питания при отключении рабочего.
Сфера применения
Промышленные предприятия
Промышленные объекты
Общественные и административные здания
Устройства автоматического ввода резерва АВР-101 устанавливаются на вводе питания в вводно-распределительных устройствах, распределительных щитах жилых, общественных зданий, а также промышленных предприятий для обеспечения бесперебойного питания потребителей первой категории надежности электроснабжения, таких как аварийное освещение, систем дымоудаления, ситем пожарной сигнализации, технологических установок различного назначения.
Преимущества
позволяет экономить время и трудозатраты при установке и подключении устройства
Интерфейс доступен и понятен за счет наличия мнемосхемы ииндикации на лицевой панели
Технические характеристики
|
Параметр/Габарит |
АВР-101 |
АВР-102 |
АВР-103 |
АВР-105 |
АВР-108 |
АВР-109 |
|
Номинальный ток |
16, 20, 25, 32, 40, |
100, 125, 140, 160 |
160, 180, 200, 225, 250 |
315, 400, 500, 630 |
630, 700, 800, 1000, 1250, 1600 |
2000, 2500, 3200 |
|
Номинальный рабочий ток Ie при AC-33iB, A |
16, 20, 25, 32, 40, |
100, 125, 140, 160 |
160, 180, 200, 225, 250 |
315, 400, 500, 630 |
630, 700, 800, 1000, |
2000, 2500, 3200 |
|
Номинальный рабочий ток Ie при AC-32B, A |
16, 20, 25, 32, 40, |
100, 125, 140, 160 |
160, 180, 200, 225, 250 |
315, 400, 500, 630 |
630, 700, 800, 1000, |
2000, 2500, 3200 |
|
Номинальное напряжение Ue, В |
2P: 230 |
3/4P: 415 |
||||
|
Номинальное напряжение изоляции Ui, В |
690 |
1000 |
||||
|
Номинальное импульсное выдерживаемое напряжение Uimp, кВ |
8 |
12 |
||||
|
Номинальная частота, Гц |
50 |
|||||
|
Количество полюсов |
2P、3P、4P |
3P、4P |
||||
|
Номинальный кратковременно выдерживаемый ток Icw, кА |
5 |
10 |
10 |
12,6 |
32 |
50 |
|
Номинальный условный ток короткого замыкания Iq, кА |
100 |
100 |
100 |
12,6 |
32 |
50 |
|
Номинальная наибольшая отключающая способность Icm, кА |
7,65 |
17 |
17 |
32 |
67,2 |
105 |
|
Механическая износостойкость,число циклов В-О |
4500 |
5000 |
5000 |
2000 |
2500 |
1500 |
|
Коммутационная износостойкость,число циклов В-О |
1500 |
1000 |
1000 |
1000 |
500 |
500 |
|
Время срабатывания переключения (без задержки от персонала), с |
≤3s |
|||||
|
Категория применения при: GB/T 14048.11 / ГОСТ IEC 60947-6-1 |
AC-32B |
|||||
|
GB/T 14048.11 |
AC-33iB |
|||||
|
Класс электрического устройства |
РС |
|||||
|
Диапазон рабочих температур, °C |
От -25 до +40 |
|||||
|
Ремонтопригодность |
Неремонтопригодный |
|||||
Схемы и графики

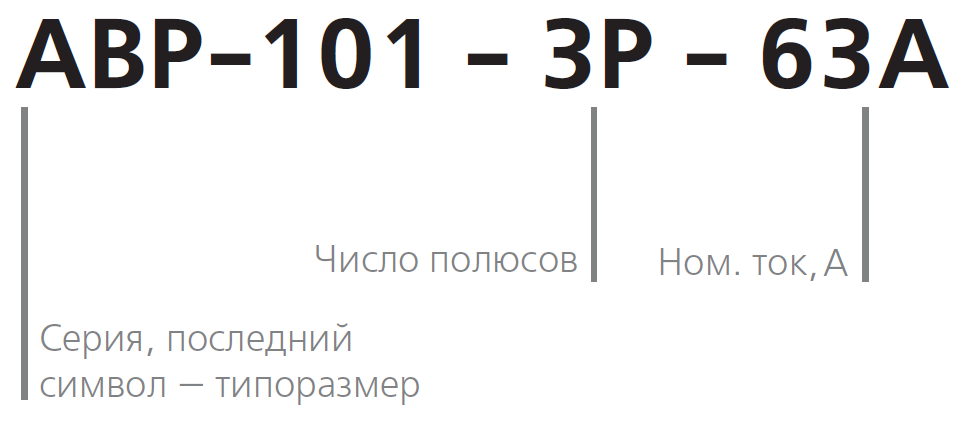

Структура условного обозначения

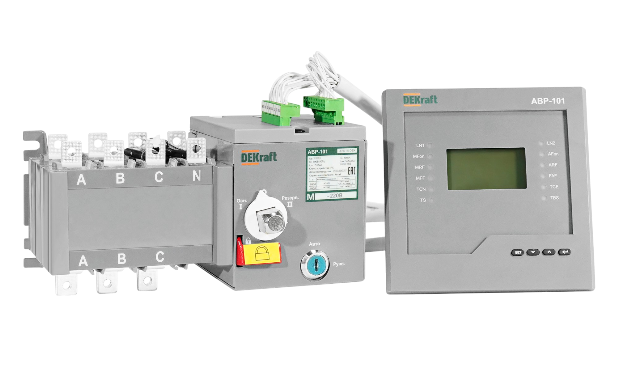

Внешний вид и основные элементы конструкции устройства
Схема подключения главных цепей
Монтажные и габаритные размеры выносного блока управления
Рекомендуемая длина зачистки проводников вторичных цепей
Используя небольшую шлицевую отвертку, нажмите на ответную часть клеммной колодки.
Направление нажатия показано на рисунке
Затем вставьте проводник в гнездо, как показано на схеме выше
Способы установки (А), (B), (C) - допускаются (D) - не допускается
Габаритные и установочные размеры, мм
