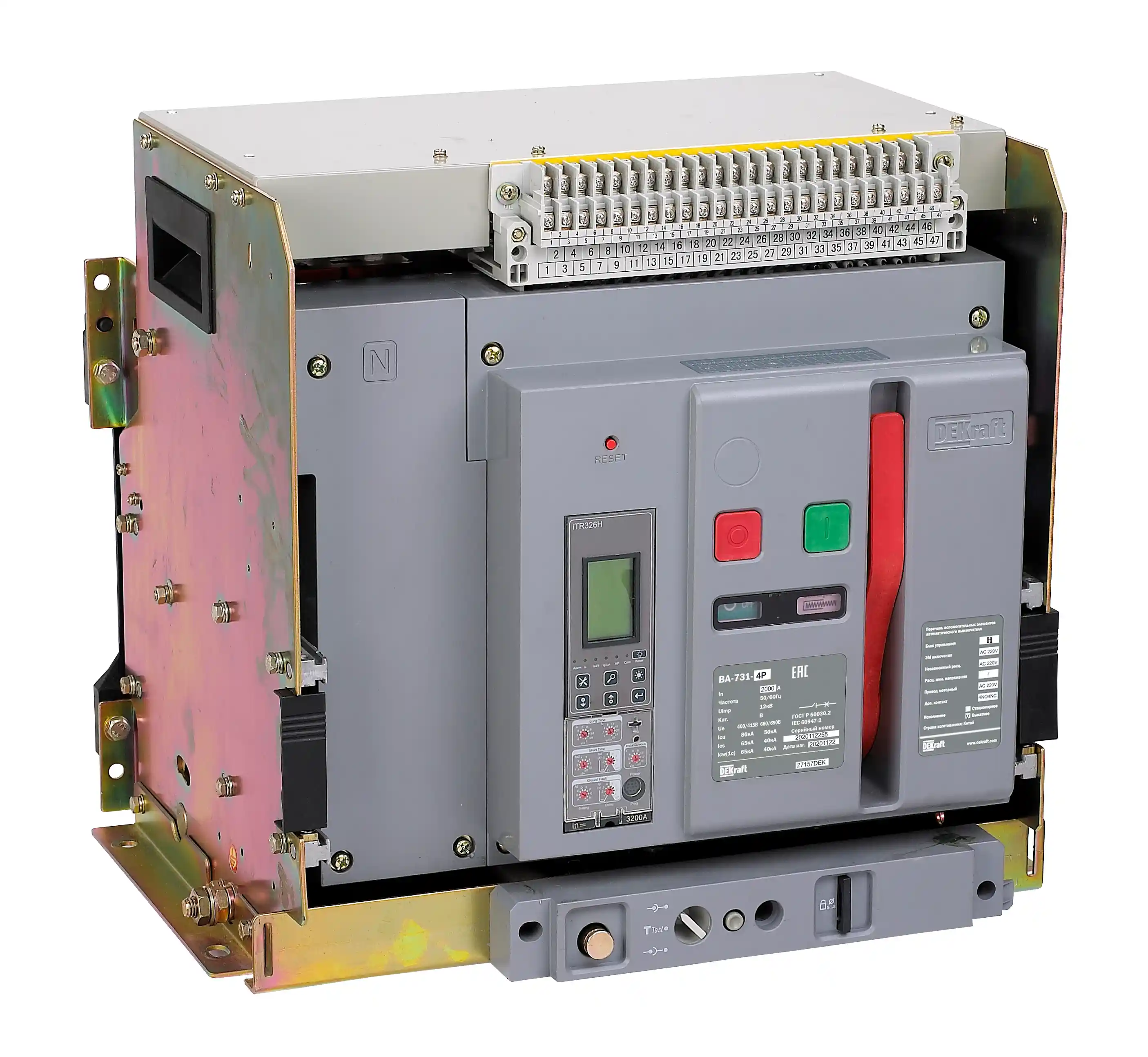

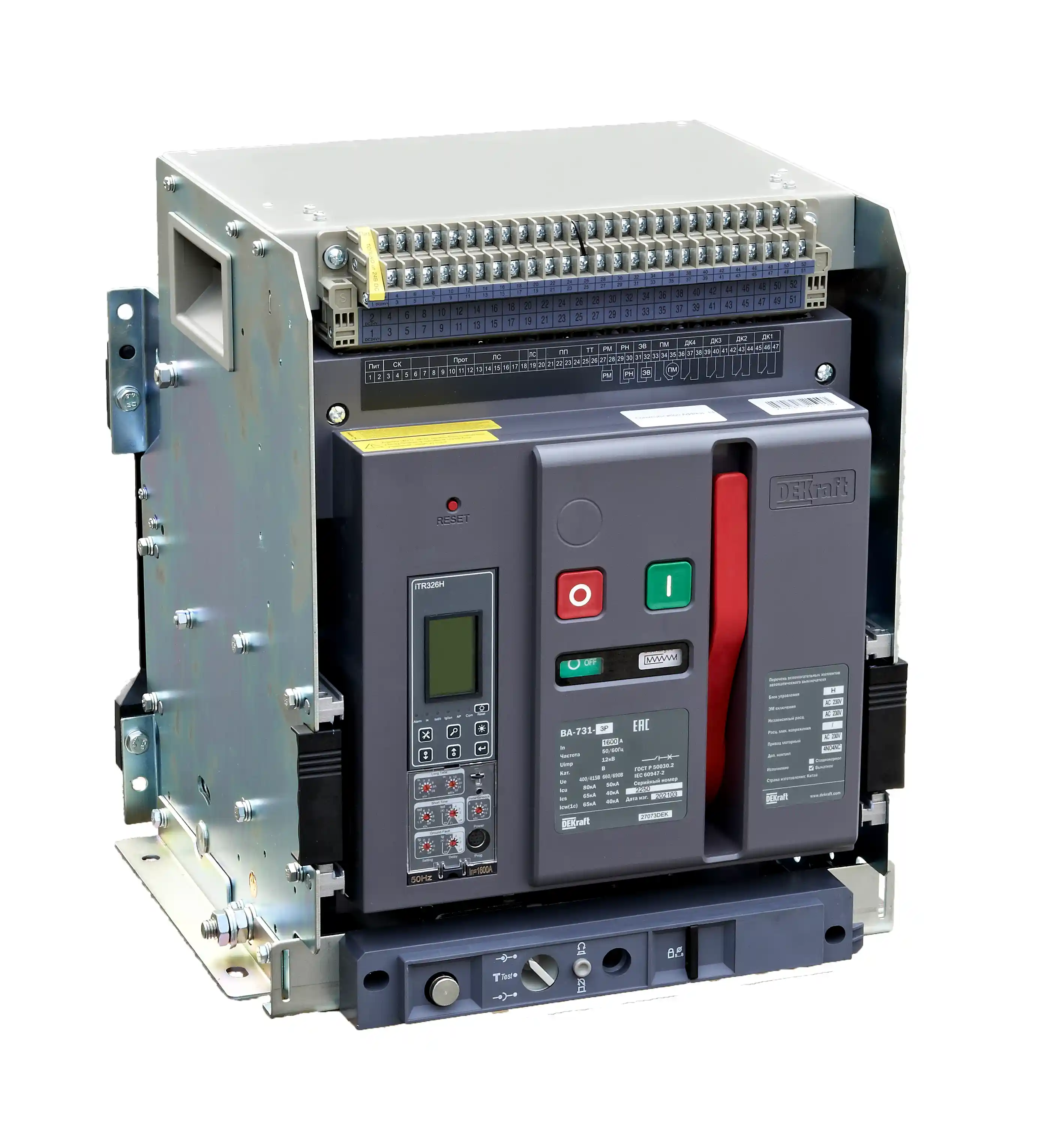

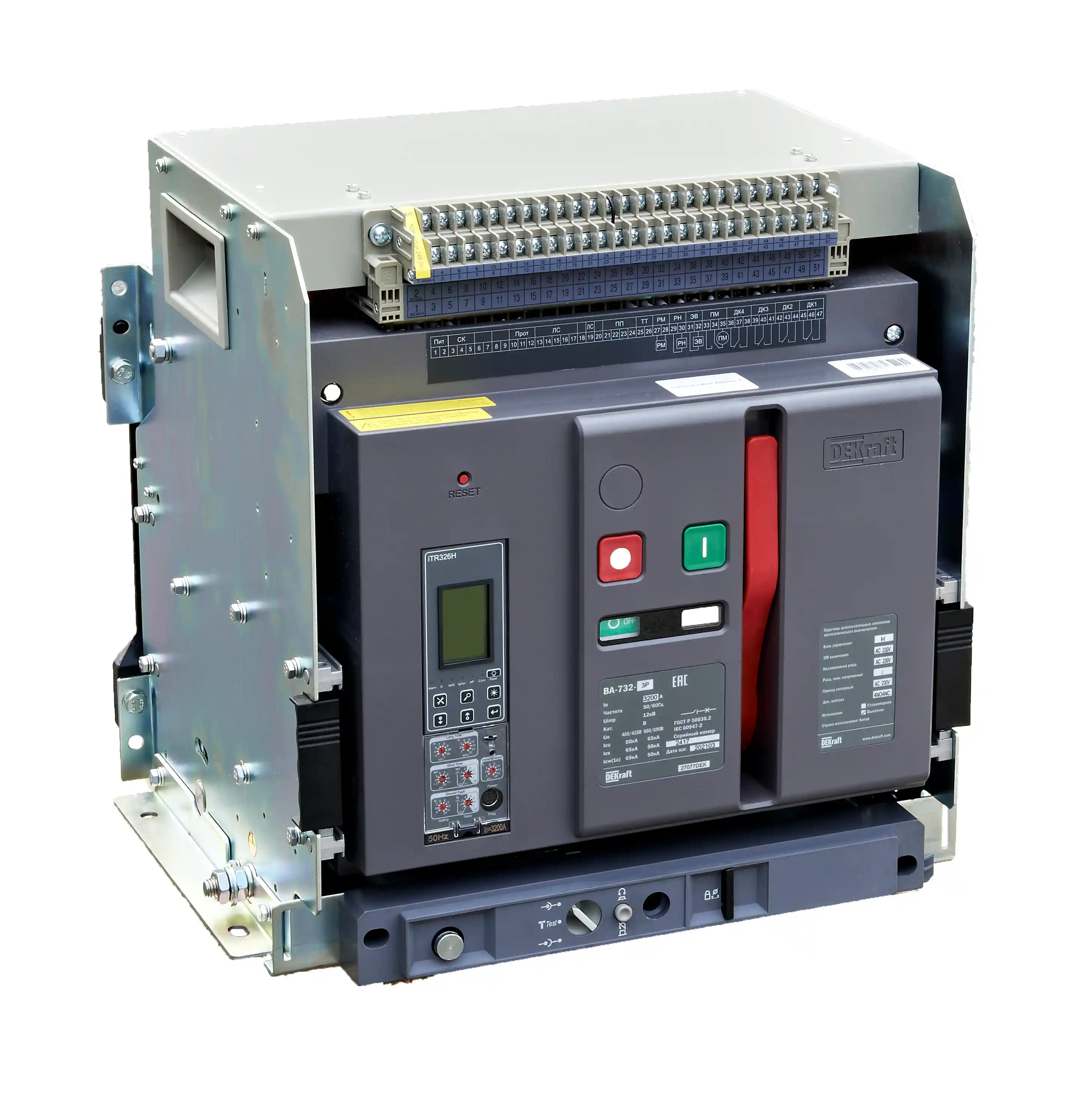

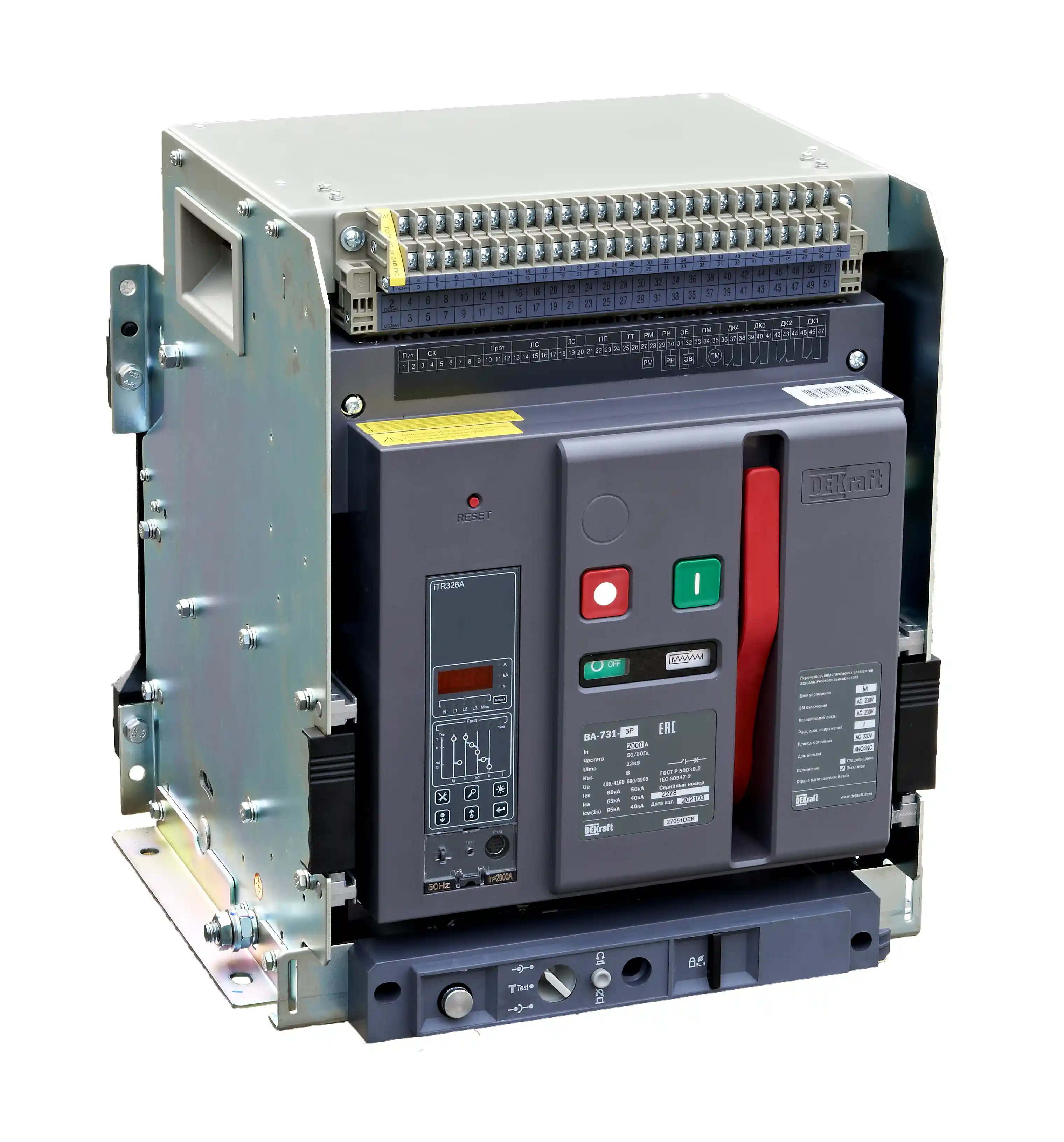

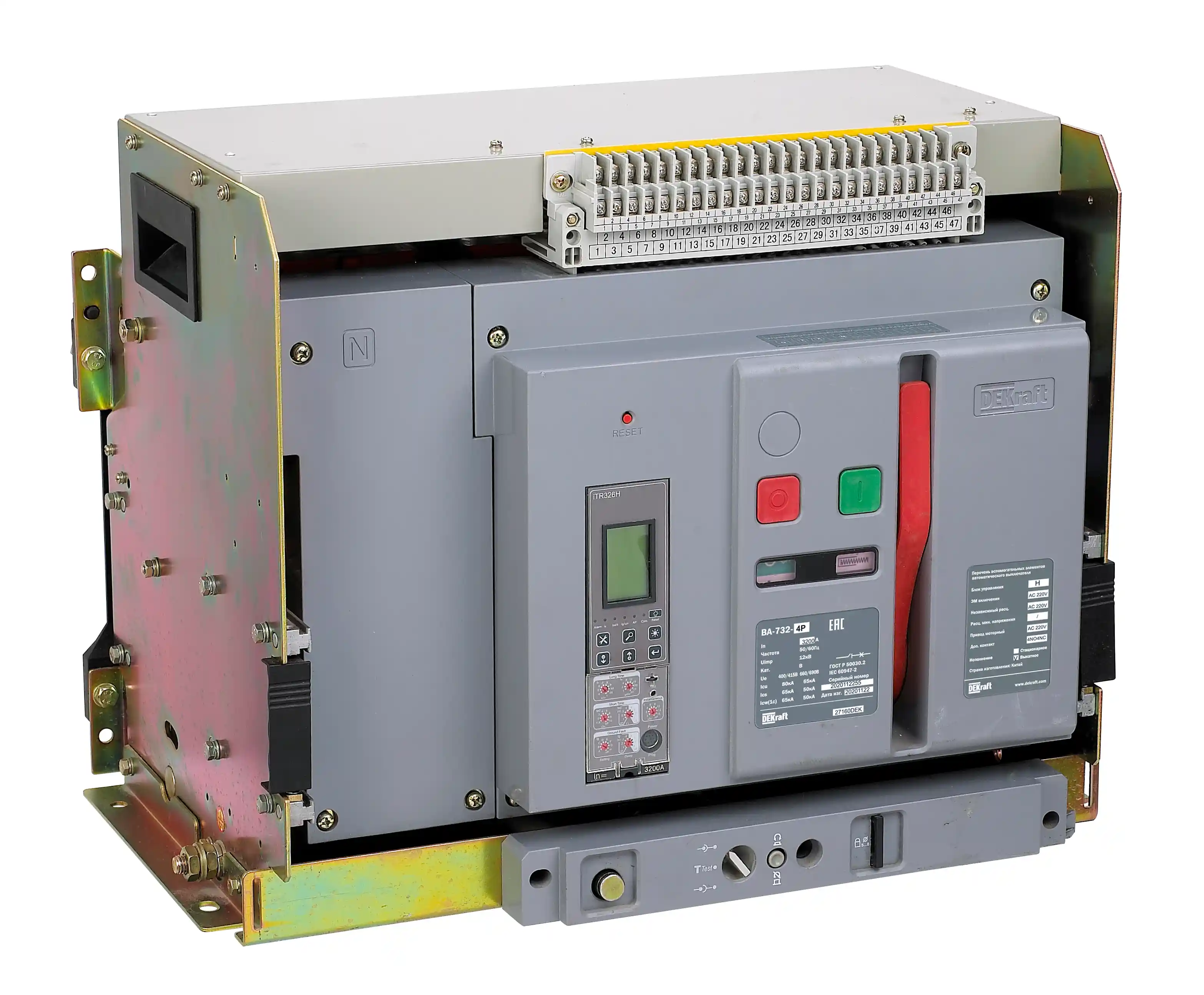

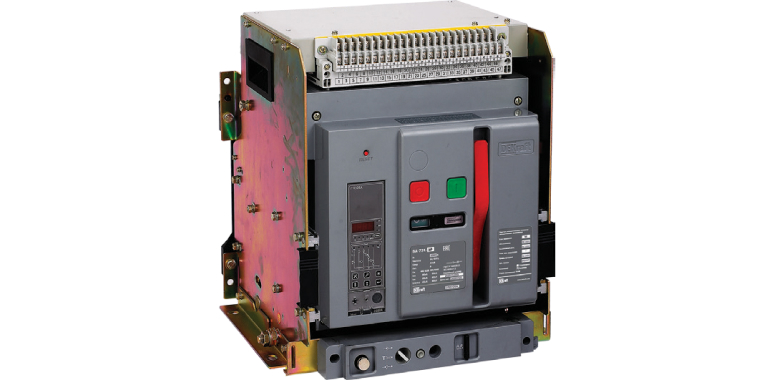

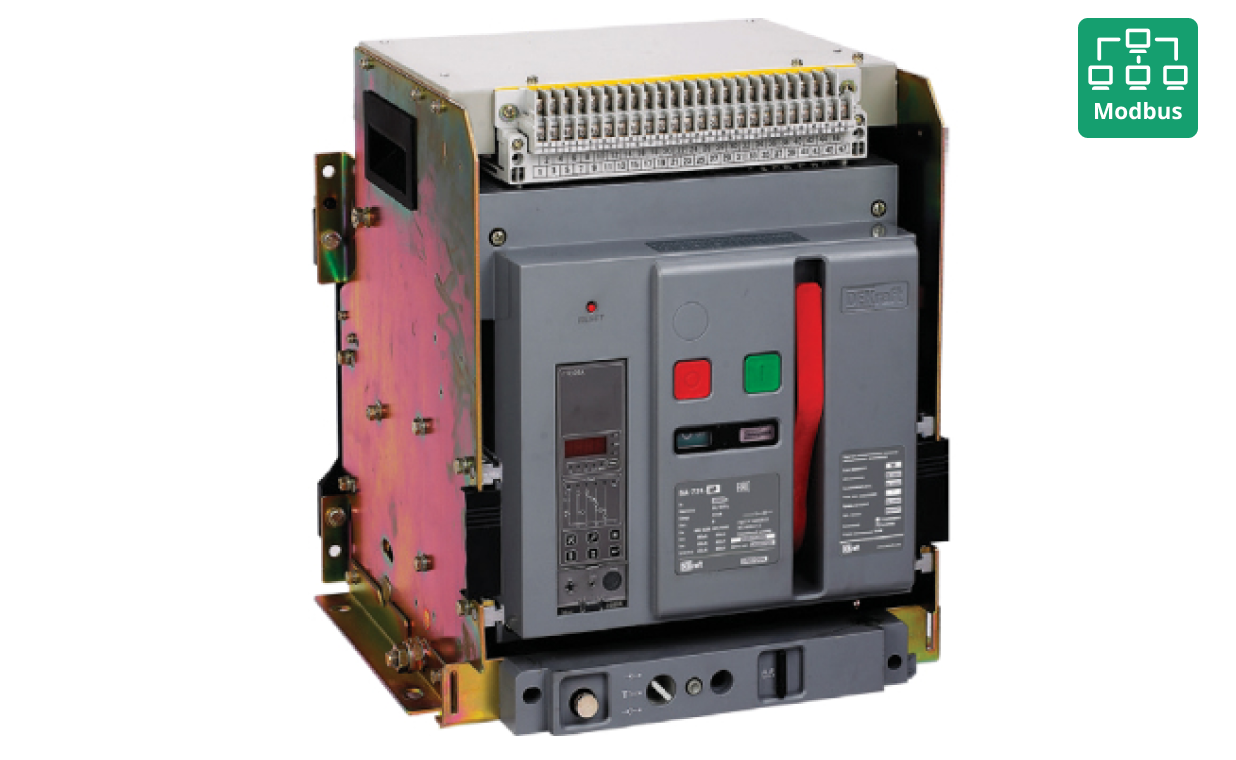

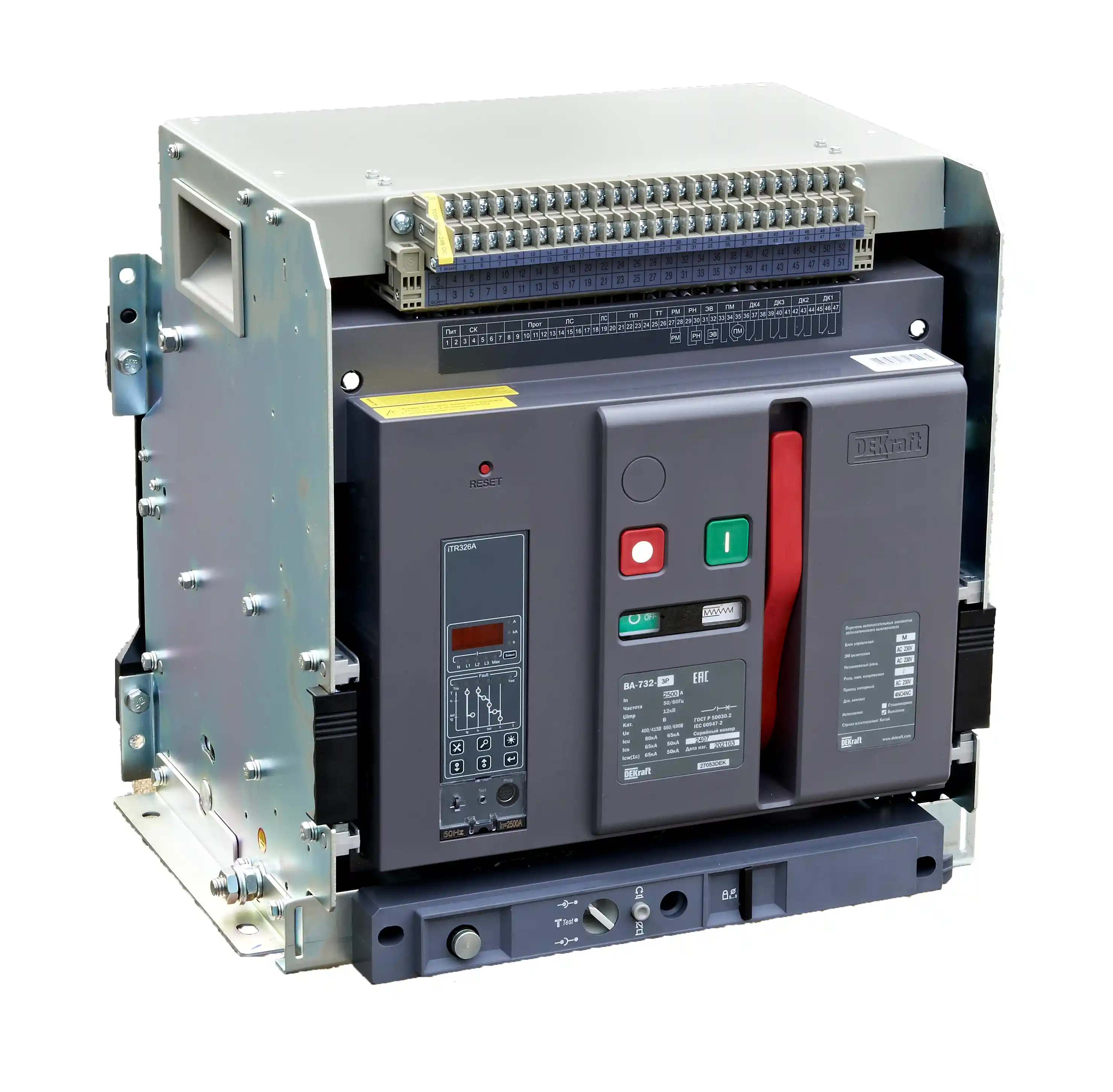

Воздушные автоматические выключатели серии ВА-730
Воздушные автоматические выключатели серии ВА-730 используются в качестве вводных и секционных аппаратов для первичного распределения электроэнергии в низковольтных установках в сетях 50/60 Гц, 660/690 В, предназначены для защиты и нечастого включения электрического оборудования.
Воздушные автоматические выключатели серии ВА-730 производятся на токи от 630 до 6300 А с предельной отключающей способностью от 80 до 120 кА и обладают категорией применения В. Автоматические выключатели серии ВА-730 представлены в трех типоразмерах с возможностью выбора из двух типов блоков управления M и H.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели серии ВА-730 устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов на энергетических, жилых, промышленных, транспортных и других объектах. Применяются для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Преимущества
Серия ВА-730 обладает высокой ПКС 80кА и 120кА.
В ассортименте представленны аппараты от 630А до 6300А в 3- и 4-полюсном исполнении.
- выкатном (на номинальные токи до 6300А)
- стационарном (на номинальные токи до 3200А)
Типов М или H позволяет решать различные задачи в зависимости от объекта и требований к воздушному автоматическому выключателю.
Питания и нагрузки к автоматическим выключателям серии ВА-730 может быть осуществлена как сверху, так и снизу, технические характеристики аппаратов при этом остаются неизменными. Подключение заднее горизонтальное.
Поставляемых отдельно и позволяющих реализовать большинство решений.
Технические характеристики
| Параметр / Типоразмер аппарата | ВА-731 | ВА-732 | ВА-733 | |
| Соответствие стандартам | ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ IEC 60947-2 | |||
| Число полюсов | 3P, 4Р | 3P | ||
| Ряд номинальных токов, А | 630, 800, 1000, 1250, 1600, 2000 | 2000, 2500, 3200 | 4000, 5000, 6300 | |
| Категория применения | В | |||
| Исполнение автоматического воздушного выключателя | Выкатное / Стационарное | Выкатное | ||
| Номинальное рабочее напряжение Ue, В | 400/415, 660/690 | |||
| Номинальное напряжение изоляции Ui, В | 1000 | |||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 | |||
| Частота сети, Гц | 50/60 | |||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 400/415 В | 80 | 80 | 120 |
| 660/690 В | 50 | 65 | 85 | |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 400/415 В | 65 | 65 | 100 |
| 660/690 В | 40 | 50 | 75 | |
| Номинальный кратковременно выдерживаемый ток Icw, кА/1с | 400/415 В | 65 | 65 | 85 |
| 660/690 В | 40 | 50 | 75 | |
| Механическая износостойкость, циклов В-О | с обслуживанием | 30000 | 5000 | |
| без обслуживания | 15000 | 2500 | ||
| Электрическая износостойкость, циклов В-О | с обслуживанием | 6500 | 800 | |
| без обслуживания | 4000 | 500 | ||
| Время срабатывания, мс | ≤25 | |||
| Время включения, мс | ≤70 | |||
| Расположение шин при подключении к выводам выключателя | Заднее горизонтальное | |||
| Материал клемм | Покрытая серебром медь | |||
| Диапазон рабочих температур, °C | От -25°до +40°* | |||
| Степень пыле- и влагозащищенности при установке в шкаф и наличии защитной рамки | IP40 | |||
Схемы и графики

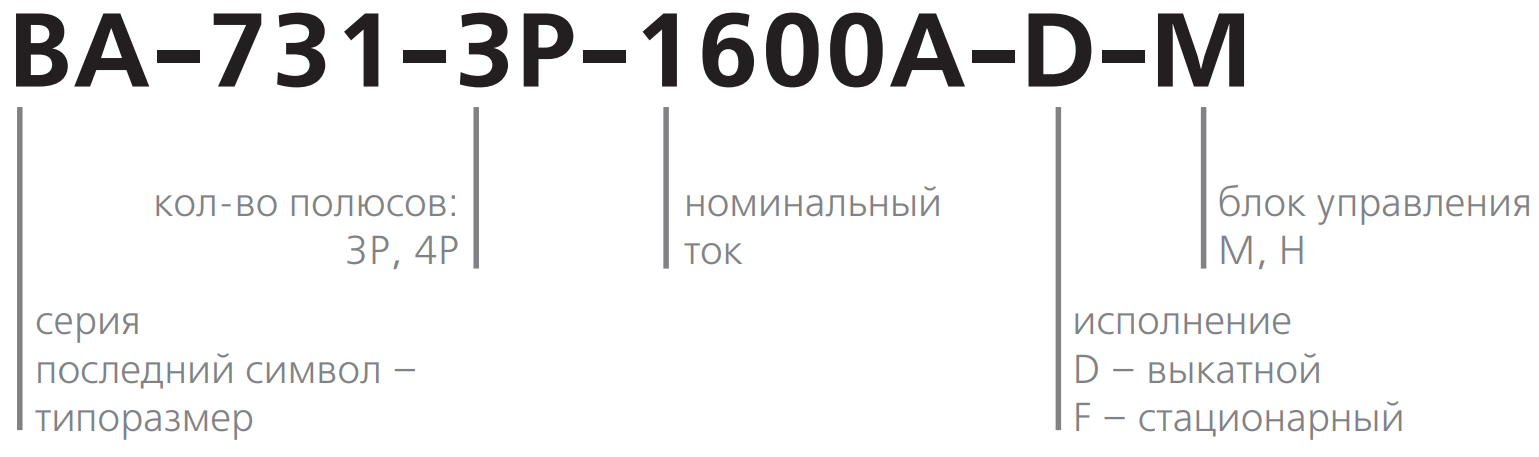

Структура условного обозначения
Полный ассортимент
|
Внешний вид |
Исполнение |
Ном. предельная наибольшая откл. способность Icu, кА |
Кол-во полюсов |
Ном. ток, А |
Тип блока управления (расцепителя) |
Модель |
Артикул |
 |

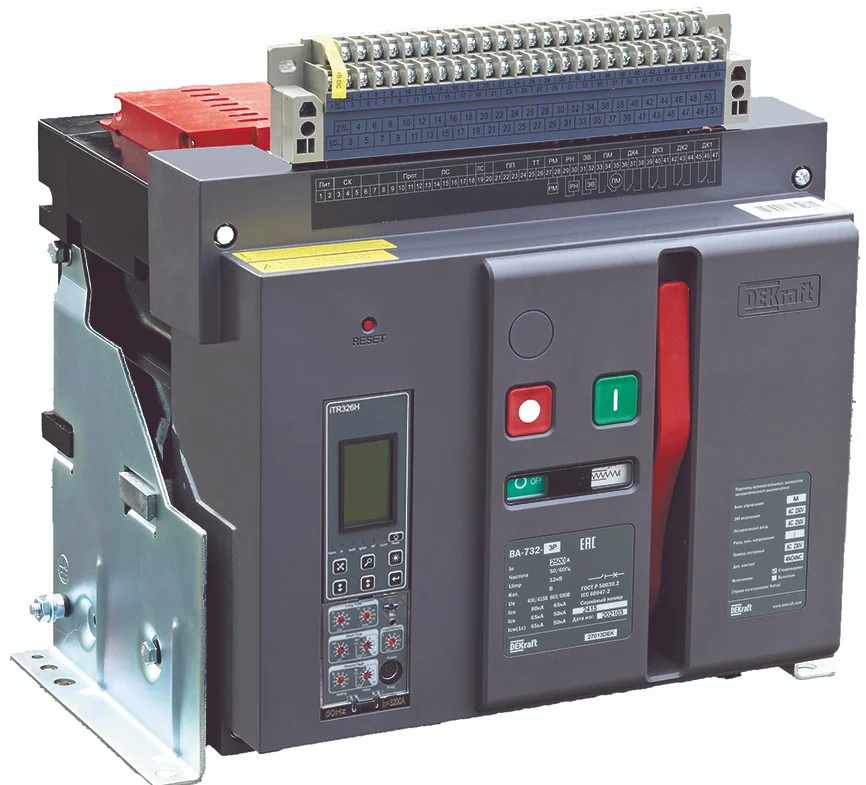

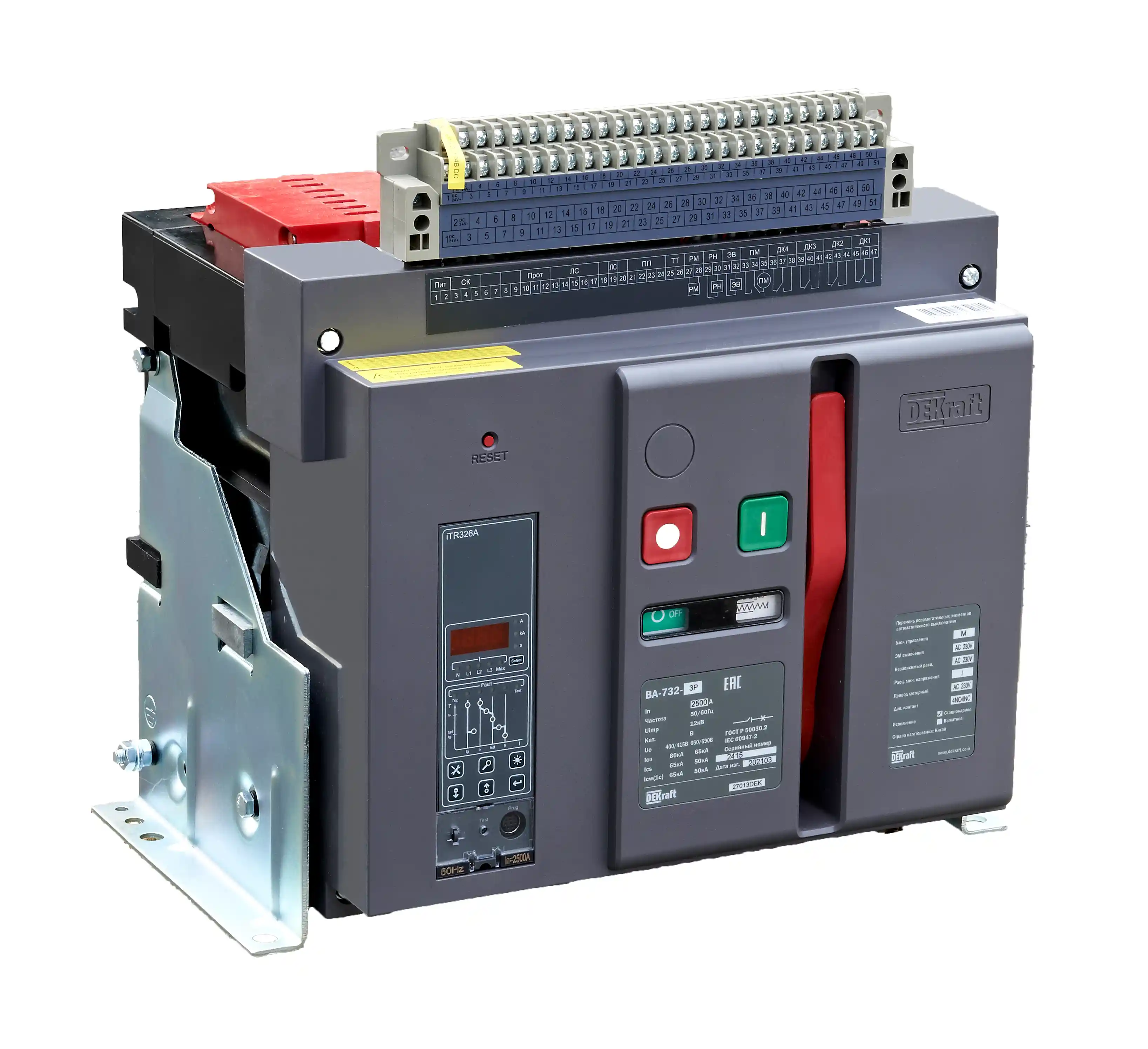

Стационарное |
80 |
3Р |
630 |
М |
ВА-731-3P-0630A-F-M |
27006DEK |
|
800 |
ВА-731-3P-0800A-F-M |
27007DEK |
|||||
|
1000 |
ВА-731-3P-1000A-F-M |
27008DEK |
|||||
|
1250 |
ВА-731-3P-1250A-F-M |
27009DEK |
|||||
|
1600 |
ВА-731-3P-1600A-F-M |
27010DEK |
|||||
|
2000 |
ВА-731-3P-2000A-F-M |
27011DEK |
|||||
 |
2000 |
ВА-732-3P-2000A-F-M |
27012DEK |
||||
|
2500 |
ВА-732-3P-2500A-F-M |
27013DEK |
|||||
|
3200 |
ВА-732-3P-3200A-F-M |
27014DEK |
|||||
 |
80 |
630 |
H |
ВА-731-3P-0630A-F-H |
27026DEK |
||
|
800 |
ВА-731-3P-0800A-F-H |
27027DEK |
|||||
|
1000 |
ВА-731-3P-1000A-F-H |
27028DEK |
|||||
|
1250 |
ВА-731-3P-1250A-F-H |
27029DEK |
|||||
|
1600 |
ВА-731-3P-1600A-F-H |
27030DEK |
|||||
|
2000 |
ВА-731-3P-2000A-F-H |
27031DEK |
|||||
____ |
2000 |
ВА-732-3P-2000A-F-H |
27032DEK |
||||
|
2500 |
ВА-732-3P-2500A-F-H |
27033DEK |
|||||
|
3200 |
ВА-732-3P-3200A-F-H |
27034DEK |
|||||
|
|

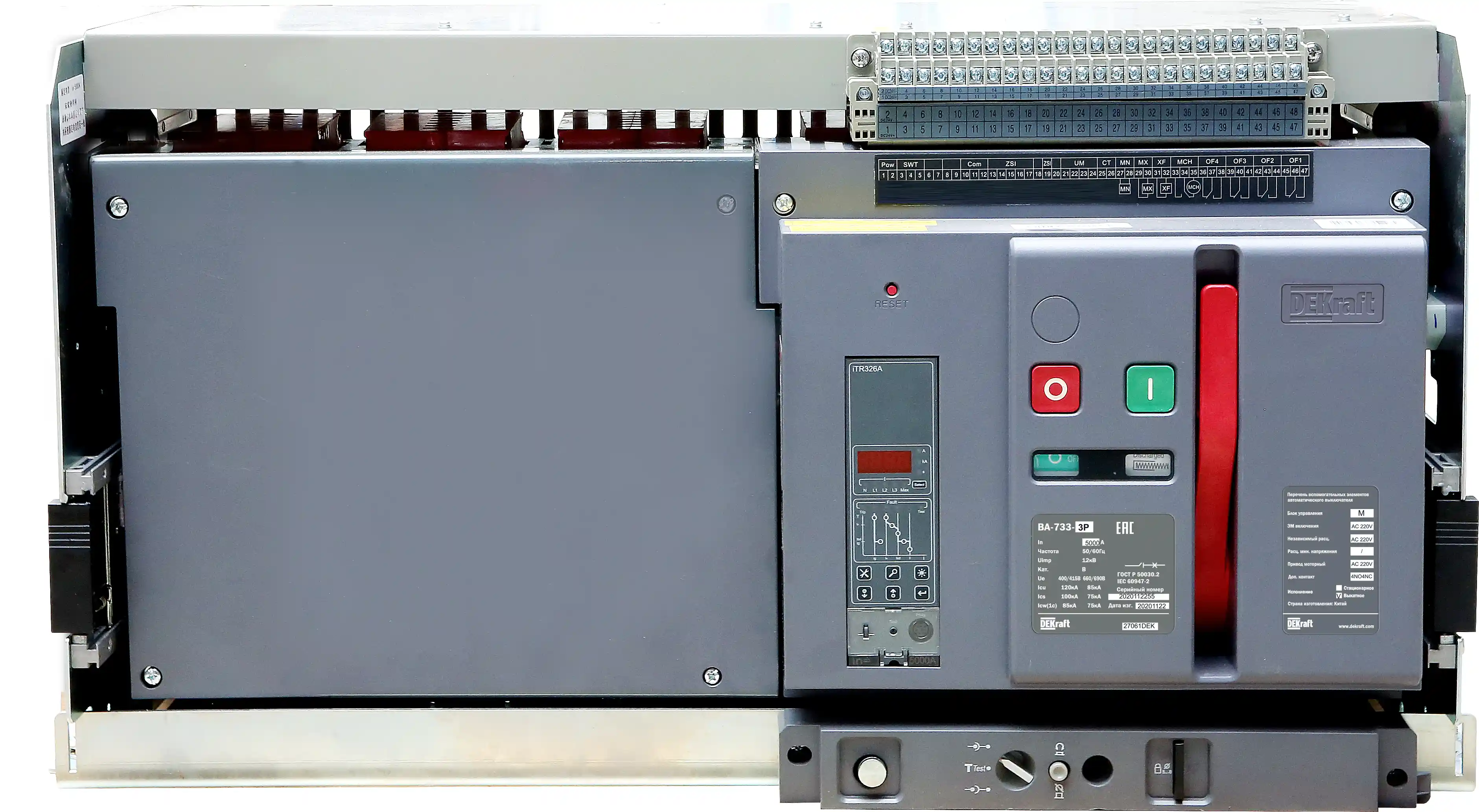

Выкатное |
80 |
630 |
M |
ВА-731-3P-0630A-D-M |
27046DEK |
|
|
800 |
ВА-731-3P-0800A-D-M |
27047DEK |
|||||
|
1000 |
ВА-731-3P-1000A-D-M |
27048DEK |
|||||
|
1250 |
ВА-731-3P-1250A-D-M |
27049DEK |
|||||
|
1600 |
ВА-731-3P-1600A-D-M |
27050DEK |
|||||
|
2000 |
ВА-731-3P-2000A-D-M |
27051DEK |
|||||
|
|
2000 |
ВА-732-3P-2000A-D-M |
27052DEK |
||||
|
2500 |
ВА-732-3P-2500A-D-M |
27053DEK |
|||||
|
3200 |
ВА-732-3P-3200A-D-M |
27054DEK |
|||||
 |
Выкатное |
120 |
3Р |
4000 |
M |
ВА-733-3P-4000A-D-M |
27060DEK |
|
5000 |
ВА-733-3P-5000A-D-M |
27061DEK |
|||||
|
6300 |
ВА-733-3P-6300A-D-M |
27062DEK |
|||||
 |
80 |
630 |
Н |
ВА-731-3P-0630A-D-H |
27069DEK |
||
|
800 |
ВА-731-3P-0800A-D-H |
27070DEK |
|||||
|
1000 |
ВА-731-3P-1000A-D-H |
27071DEK |
|||||
|
1250 |
ВА-731-3P-1250A-D-H |
27072DEK |
|||||
|
1600 |
ВА-731-3P-1600A-D-H |
27073DEK |
|||||
|
2000 |
ВА-731-3P-2000A-D-H |
27074DEK |
|||||
|
|
2000 |
ВА-732-3P-2000A-D-H |
27075DEK |
||||
|
2500 |
ВА-732-3P-2500A-D-H |
27076DEK |
|||||
|
3200 |
ВА-732-3P-3200A-D-H |
27077DEK |
|||||
 |
120 |
4000 |
ВА-733-3P-4000A-D-H |
27083DEK |
|||
|
5000 |
ВА-733-3P-5000A-D-H |
27084DEK |
|||||
|
6300 |
ВА-733-3P-6300A-D-H |
27085DEK |
|||||
 |

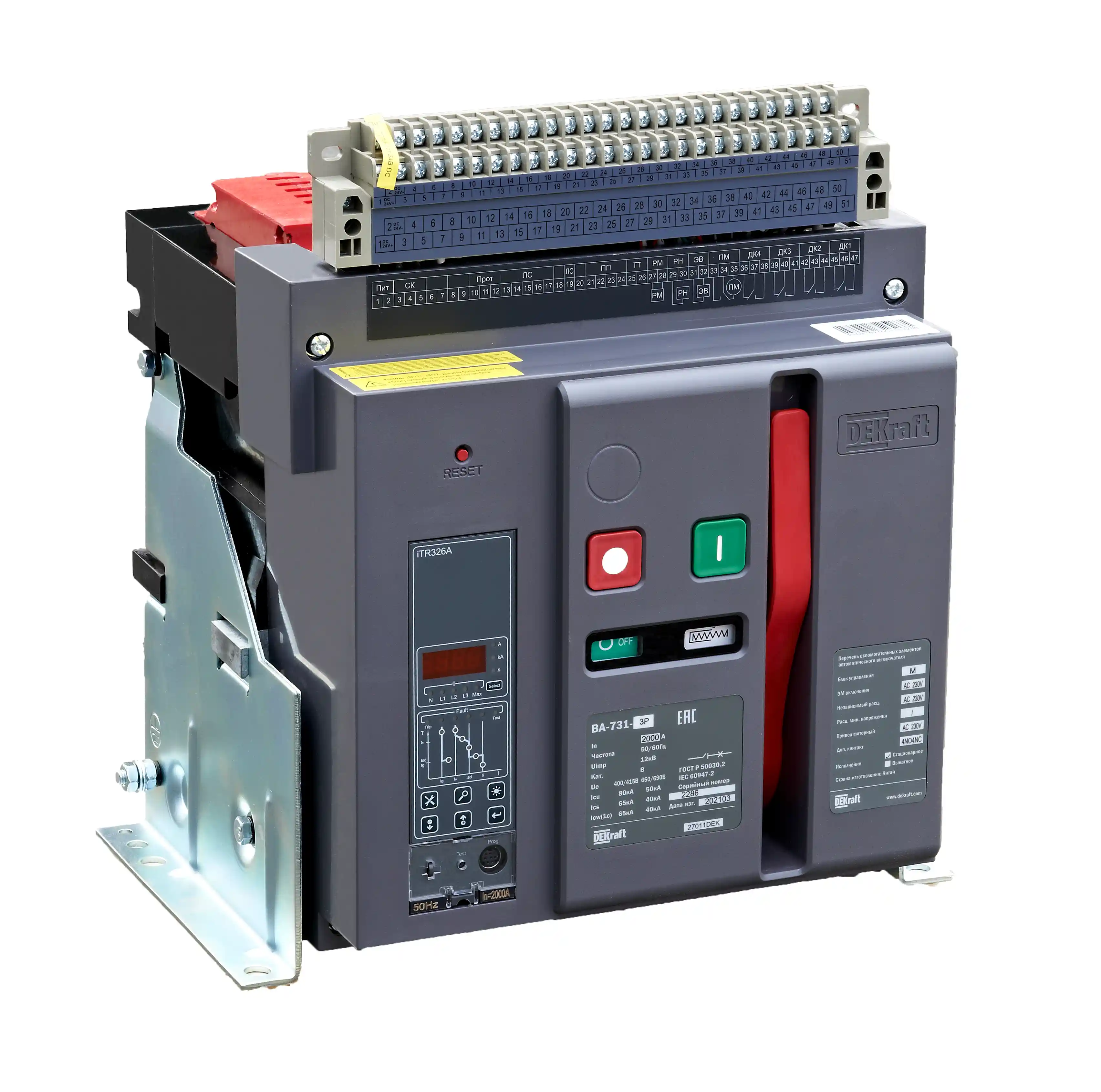

Стационарное |
80 |
4Р |
630 |
М |
ВА-731-4P-0630A-F-M |
27092DEK |
|
800 |
ВА-731-4P-0800A-F-M |
27093DEK |
|||||
|
1000 |
ВА-731-4P-1000A-F-M |
27094DEK |
|||||
|
1250 |
ВА-731-4P-1250A-F-M |
27095DEK |
|||||
|
1600 |
ВА-731-4P-1600A-F-M |
27096DEK |
|||||
|
2000 |
ВА-731-4P-2000A-F-M |
27097DEK |
|||||
 |
2000 |
ВА-732-4P-2000A-F-M |
27098DEK |
||||
|
2500 |
ВА-732-4P-2500A-F-M |
27099DEK |
|||||
|
3200 |
ВА-732-4P-3200A-F-M |
27100DEK |
|||||
 |

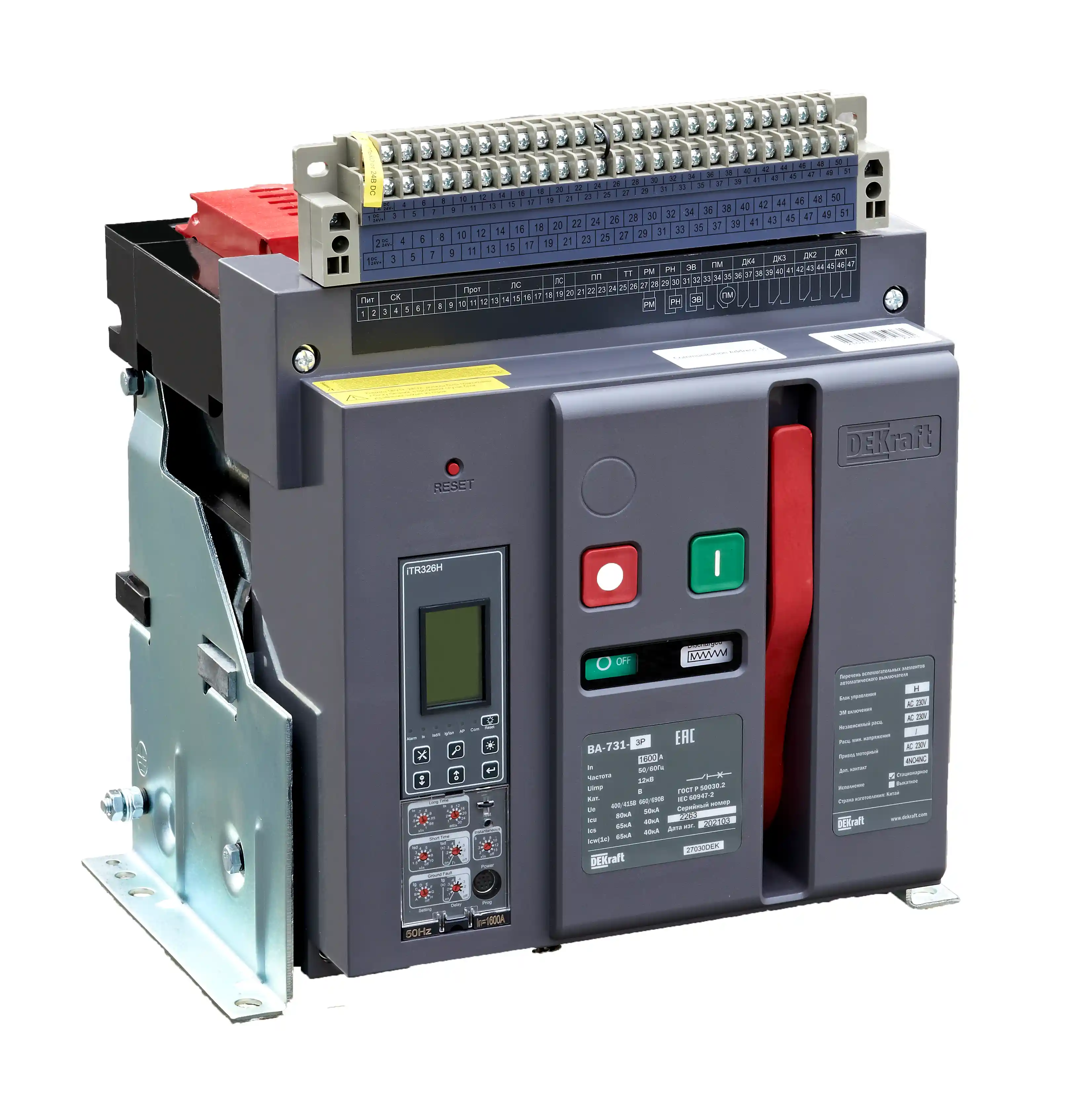

Стационарное |
80 |
630 |
Н |
ВА-731-4P-0630A-F-H |
27112DEK |
|
|
800 |
ВА-731-4P-0800A-F-H |
27113DEK |
|||||
|
1000 |
ВА-731-4P-1000A-F-H |
27114DEK |
|||||
|
1250 |
ВА-731-4P-1250A-F-H |
27115DEK |
|||||
|
1600 |
ВА-731-4P-1600A-F-H |
27116DEK |
|||||
|
2000 |
ВА-731-4P-2000A-F-H |
27117DEK |
|||||
 |
2000 |
ВА-732-4P-2000A-F-H |
27118DEK |
||||
|
2500 |
ВА-732-4P-2500A-F-H |
27119DEK |
|||||
|
3200 |
ВА-732-4P-3200A-F-H |
27120DEK |
|||||
 |

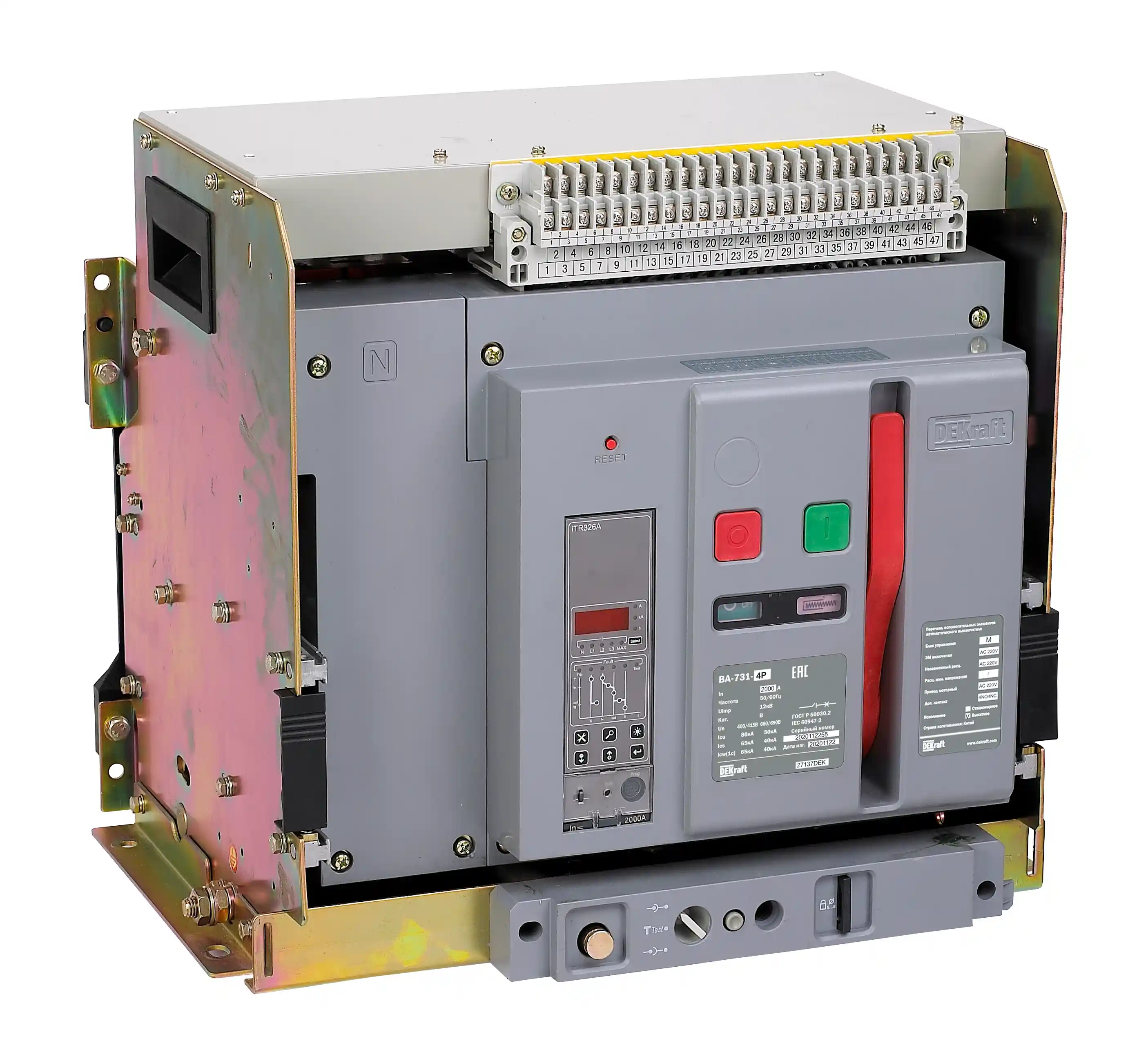

Выкатное |
80 |
630 |
М |
ВА-731-4P-0630A-D-M |
27132DEK |
|
|
800 |
ВА-731-4P-0800A-D-M |
27133DEK |
|||||
|
1000 |
ВА-731-4P-1000A-D-M |
27134DEK |
|||||
|
1250 |
ВА-731-4P-1250A-D-M |
27135DEK |
|||||
|
1600 |
ВА-731-4P-1600A-D-M |
27136DEK |
|||||
|
2000 |
ВА-731-4P-2000A-D-M |
27137DEK |
|||||
 |
2000 |
ВА-732-4P-2000A-D-M |
27138DEK |
||||
|
2500 |
ВА-732-4P-2500A-D-M |
27139DEK |
|||||
|
3200 |
ВА-732-4P-3200A-D-M |
27140DEK |
|||||
|
|
80 |
630 |
Н |
ВА-731-4P-0630A-D-H |
27152DEK |
||
|
800 |
ВА-731-4P-0800A-D-H |
27153DEK |
|||||
|
1000 |
ВА-731-4P-1000A-D-H |
27154DEK |
|||||
|
1250 |
ВА-731-4P-1250A-D-H |
27155DEK |
|||||
|
1600 |
ВА-731-4P-1600A-D-H |
27156DEK |
|||||
|
2000 |
ВА-731-4P-2000A-D-H |
27157DEK |
|||||
 |
2000 |
ВА-732-4P-2000A-D-H |
27158DEK |
||||
|
2500 |
ВА-732-4P-2500A-D-H |
27159DEK |
|||||
|
3200 |
ВА-732-4P-3200A-D-H |
27160DEK |
Аксессуары
| Аксессуар |
Модель |
Артикул |
|

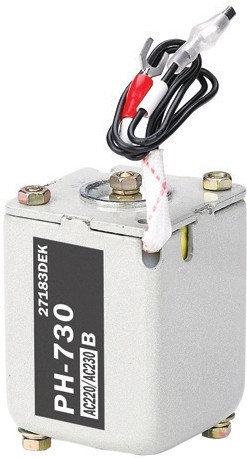

РН-730
|
Расцепитель независимый AC 230В ВА-730 |
27183DEK |
| Расцепитель независимый AC 400В ВА-730 |
27184DEK |
|
| Расцепитель независимый DC 220В ВА-730 |
27185DEK |
|
| Расцепитель независимый DC 110В ВА-730 |
27186DEK |
|
|

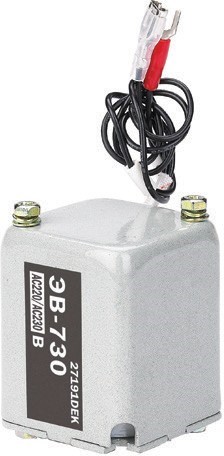

ЭВ-730
|
Электромагнит включения AC 230В ВА-730 |
27191DEK |
| Электромагнит включения AC 400В ВА-730 |
27192DEK |
|
| Электромагнит включения DC 220В ВА-730 |
27193DEK |
|
| Электромагнит включения DC 110В ВА-730 |
27194DEK |
|
|

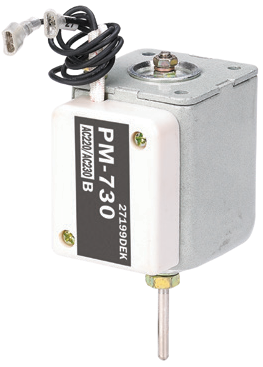

РМ-730
|
Расцепитель мин. напряжения AC 230В ВА-730 |
27199DEK |
| Расцепитель мин. напряжения AC 400В ВА-730 |
27200DEK |
|
| Расцепитель мин. напряжения DC 220В ВА-730 |
27201DEK |
|
| Расцепитель мин. напряжения DC 110В ВА-730 |
27202DEK |
|
|

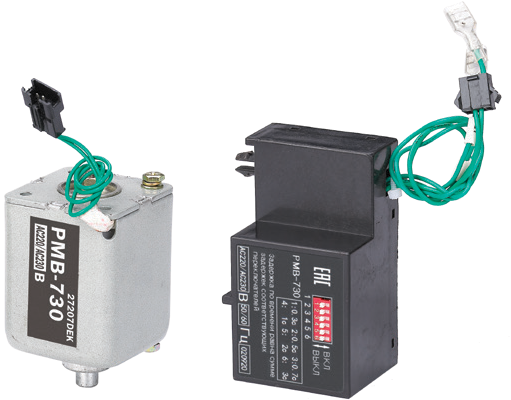

РМВ-730
|
Расцепитель мин. напряжения с выдержкой времени AC 230В ВА-730 |
27207DEK |
| Расцепитель мин. напряжения с выдержкой времени AC 400В ВА-730 |
27208DEK |
|
| Расцепитель мин. напряжения с выдержкой времени DC 220В ВА-730 |
27209DEK |
|
| Расцепитель мин. напряжения с выдержкой времени DC 110В ВА-730 |
27210DEK |
|
|

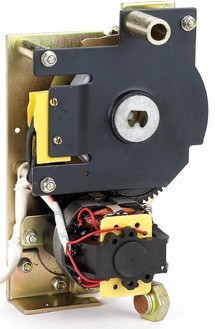

МП-730
|
Привод моторный AC 230В ВА-731 |
27215DEK |
| Привод моторный AC 400В ВА-731 |
27216DEK |
|
| Привод моторный DC 220В ВА-731 |
27217DEK |
|
| Привод моторный DC 110В ВА-731 |
27218DEK |
|
| Привод моторный AC 230В ВА-732 |
27219DEK |
|
| Привод моторный AC 400В ВА-732 |
27220DEK |
|
| Привод моторный DC 220В ВА-732 |
27221DEK |
|
| Привод моторный DC 110В ВА-732 |
27222DEK |
|
| Привод моторный AC 230В ВА-733 |
27223DEK |
|
| Привод моторный AC 400В ВА-733 |
27224DEK |
|
| Привод моторный DC 220В ВА-733 |
27225DEK |
|
| Привод моторный DC 110В ВА-733 |
27226DEK |
|
|

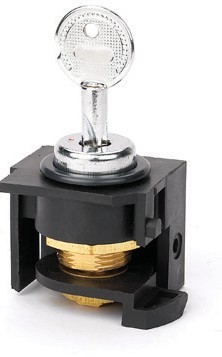

БО-730
|
Блокировка в отключенном состоянии 3 замка 2 ключа ВА-730 |
27246DEK |
| Блокировка в отключенном состоянии 2 замка 1 ключ ВА-730 |
27247DEK |
|
| Блокировка в отключенном состоянии 1 замок 1 ключ ВА-730 |
27248DEK |
|
|
ТТ-730, ТТ-730/750
|
Трансформатор тока для измерения тока в N проводнике (630-800А) ВА-731 |
27280DEK |
| Трансформатор тока для измерения тока в N проводнике (1000-2000А) ВА-731 |
27281DEK |
|
| Трансформатор тока для измерения тока в N проводнике (2000-3200А) ВА-732 |
27282DEK |
|
| Трансформатор тока для измерения тока в N проводнике (4000-6300А) ВА-733 |
27284DEK |
|
|

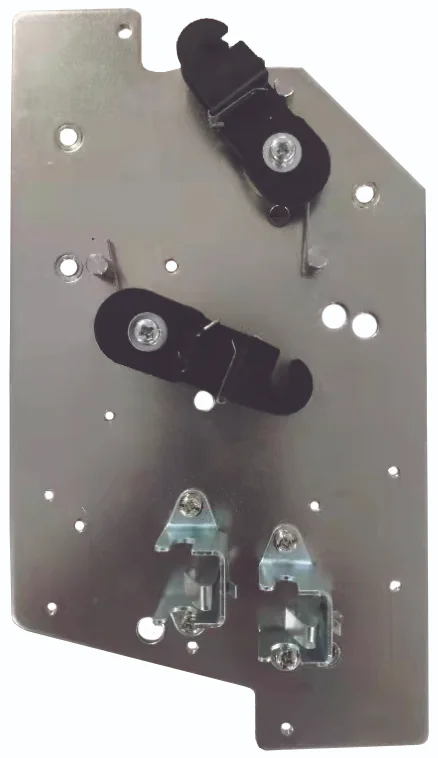

БМ-730
|
Блокировка механическая троссами для 2х стационарных ВА-731/ВА-732 |
27301DEK |
| Блокировка механическая троссами для 3х стационарных ВА-731/ВА-732 |
27303DEK |
|
| Блокировка механическая троссами для 2х выкатных ВА-730 |
27306DEK |
|
| Блокировка механическая троссами для 3х выкатных ВА-730 |
27308DEK |
|
|
БП-730/750
|
Блок питания (вх. напряжение DC (110-220B) вых. напряжение DC 24B) ВА-730/750 |
27298DEK |
| Блок питания (вх. напряжение AC (230-400B) вых. Напряжение DC 24B) ВА-730/750 |
27299DEK |
|
|

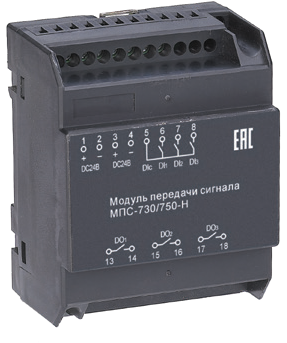

МПС-730/750
|
Модуль передачи сигнала для блока управления Н ВА-730/750 |
27297DEK |
