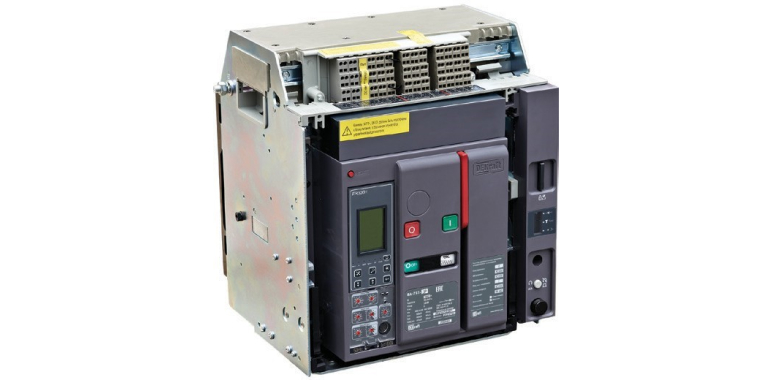

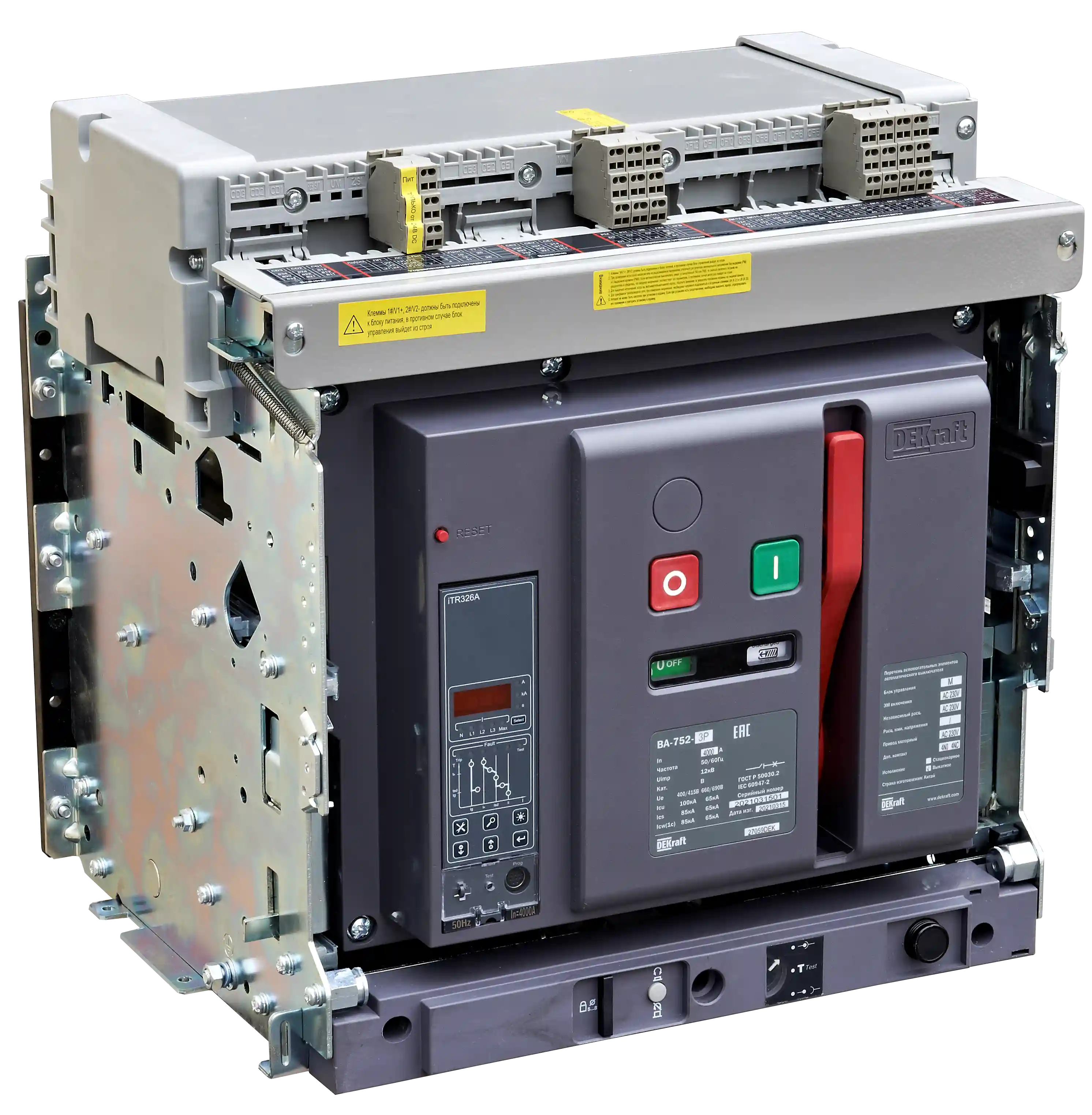

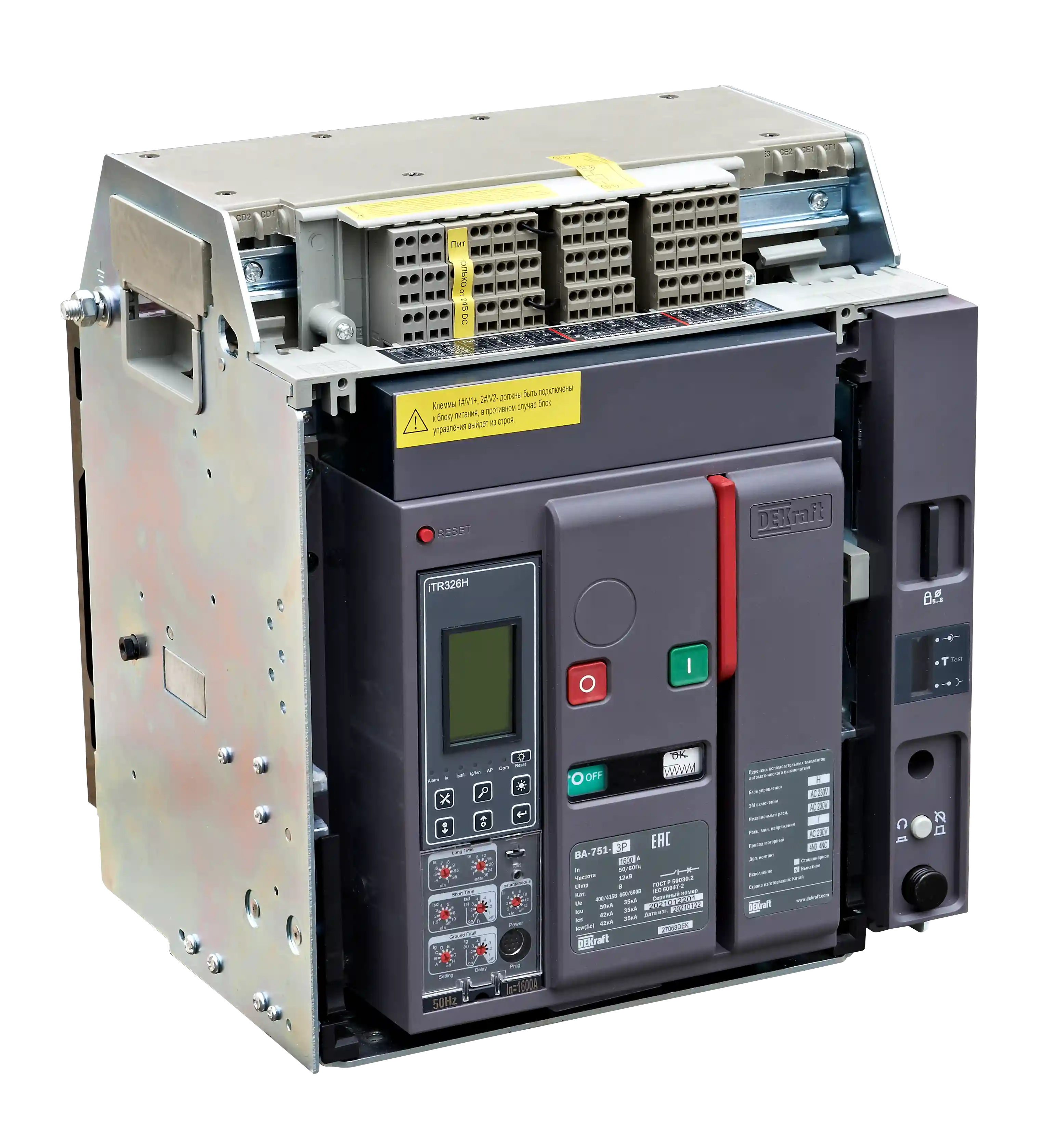

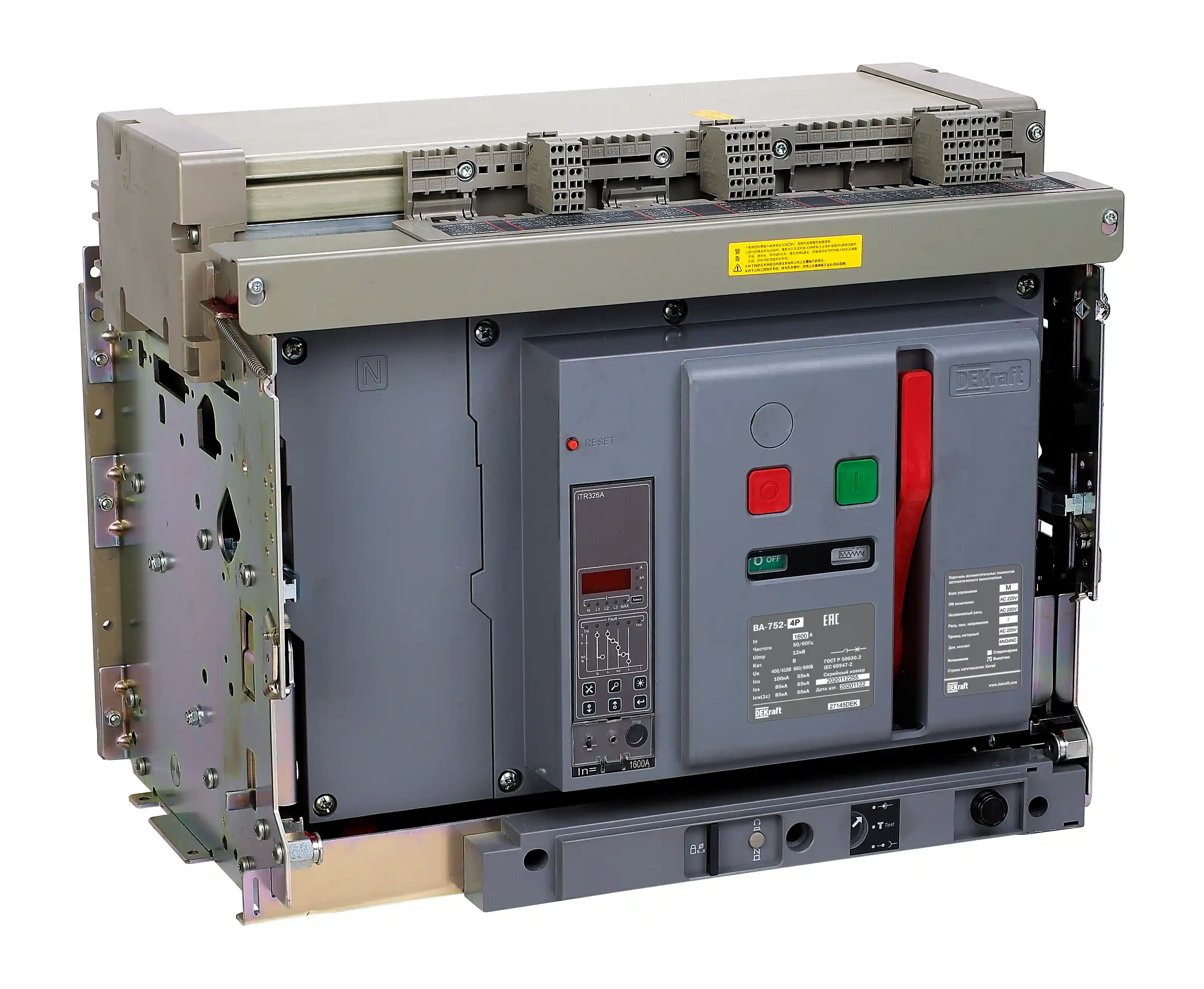

Воздушные автоматические выключатели серии ВА-750
Воздушные автоматические выключатели серии ВА-750 используются в качестве вводных и секционных аппаратов для первичного распределения электроэнергии в низковольтных установках в сетях 50/60 Гц, 660/690 В, предназначены для защиты и нечастого включения электрического оборудования.
Воздушные автоматические выключатели серии ВА-750 производятся на токи от 400 до 4000 А с предельной отключающей способностью от 50 до 100 кА и обладают категорией применения В. Автоматические выключатели серии ВА-750 представлены в двух типоразмерах с возможностью выбора из двух типов блоков управления M и H.

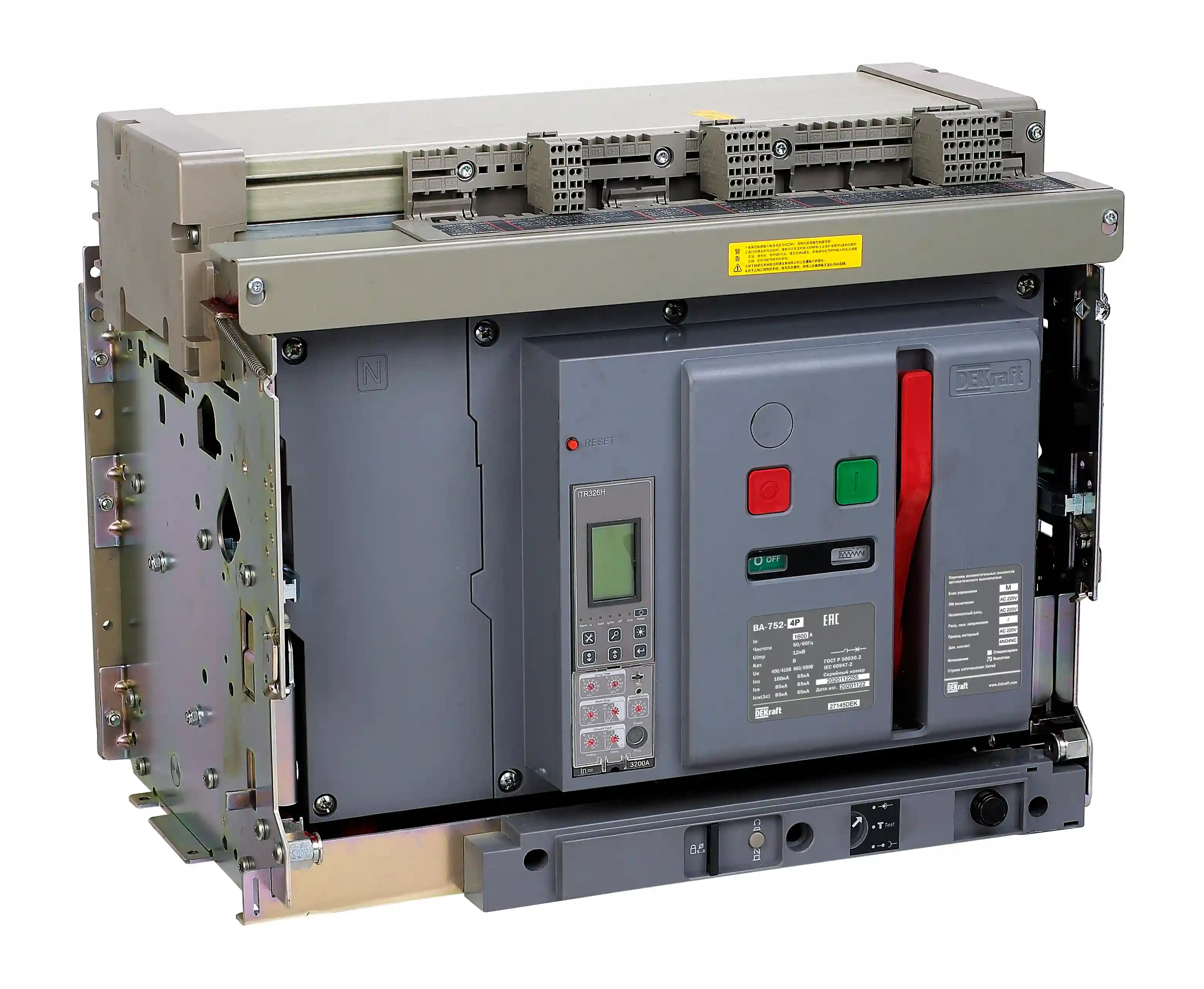

Автоматические выключатели с электронными блоками управления типа H позволяют осуществлять мониторинг и диспетчеризацию на объекте о состоянии нагрузки, параметрах защищаемой сети, качестве электроэнергии о причинах автоматического отключения сети выключателем и т.д.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели серии ВА-750 устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов на энергетических, жилых, промышленных, транспортных и других объектах. Применяются для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Серия ВА-750 обладает высокой ПКС 50кА и 100кА.
В ассортименте представленны аппараты от 400 до 4000А в 3- и 4-полюсном исполнении.

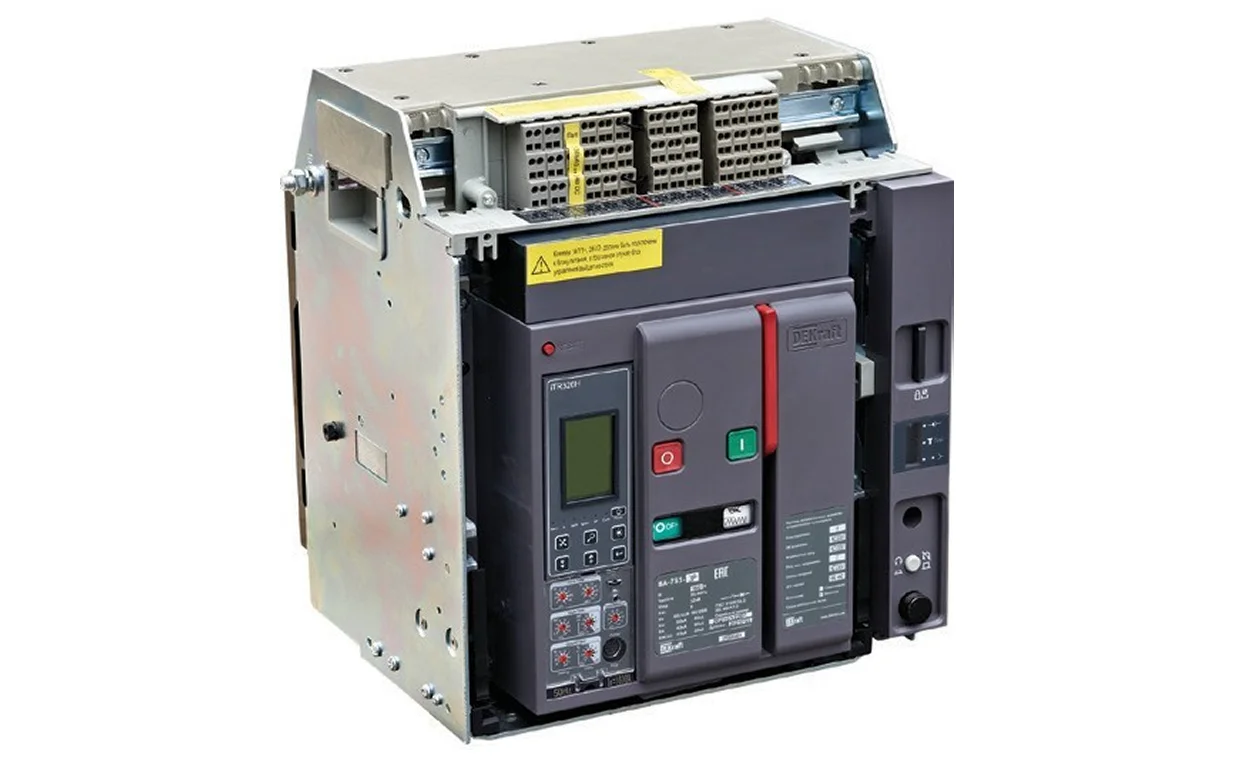

Представлены в выкатном и стационарном исполнениях во всех габаритах и номиналах (от 400 до 4000А).
Типов М или H позволяет решать различные задачи в зависимости от объекта и требований к воздушному автоматическому выключателю.
Автоматических выключателей серии ВА-750 к нагрузке или питанию может быть как заднем горизонтальным, так и заднем вертикальным. Изменение ориентации шин может быть осуществлено клиентом на всех аппаратах от 400 до 4000 А.
Поставляемых отдельно и позволяющих реализовать большинство решений.
| Параметр / Типоразмер аппарата | ВА-751 | ВА-752 | |
| Соответствие стандартам | ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006), ГОСТ 9098-78 | ||
| Число полюсов | 400, 630, 800, 1000, 1250, 1600 | 1600, 2000, 2500, 3200, 4000 | |
| Категория применения | Выкатное / Стационарное | ||
| Номинальное рабочее напряжение Ue, В | 400/415, 660/690 | ||
| Номинальное напряжение изоляции Ui, В | 1000 | ||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 | ||
| Частота сети, Гц | 50/60 | ||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 400/415 В | 50 | 100 |
| 660/690 В | 35 | 65 | |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 400/415 В | 42 | 100 |
| 660/690 В | 35 | 65 | |
| Номинальный кратковременно выдерживаемый ток Icw, кА/1с | 400/415 В | 42 | 85 |
| 660/690 В | 35 | 65 | |
| Механическая износостойкость, циклов В-О | с обслуживанием | 25000 | 20000 |
| без обслуживания | 12500 | 10000 | |
| Электрическая износостойкость, циклов В-О | с обслуживанием | 6000 | 5000 |
| без обслуживания | 4000 | 3000 | |
| Время срабатывания, мс | ≤25 | ||
| Время включения, мс | ≤70 | ||
| Расположение шин при подключении к выводам выключателя | Заднее горизонтальное или вертикальное 4000А горизонтальное* | ||
| Материал клемм | Покрытая серебром медь | ||
| Диапазон рабочих температур, °C | От -5°до +40°** | ||
| Степень пыле- и влагозащищенности при установке в шкаф и наличии защитной рамки | IP40 | ||
* для обеспечения вертикального присоединения на аппаратах 4000А требуется приобрести дополнительный аксессуар -Шины выносные комп. 1 шт. ВА-752 1P - 27315DEK
** возможно расширение рабочего температурного диапазона от -25°до +40°.
Схемы и графики

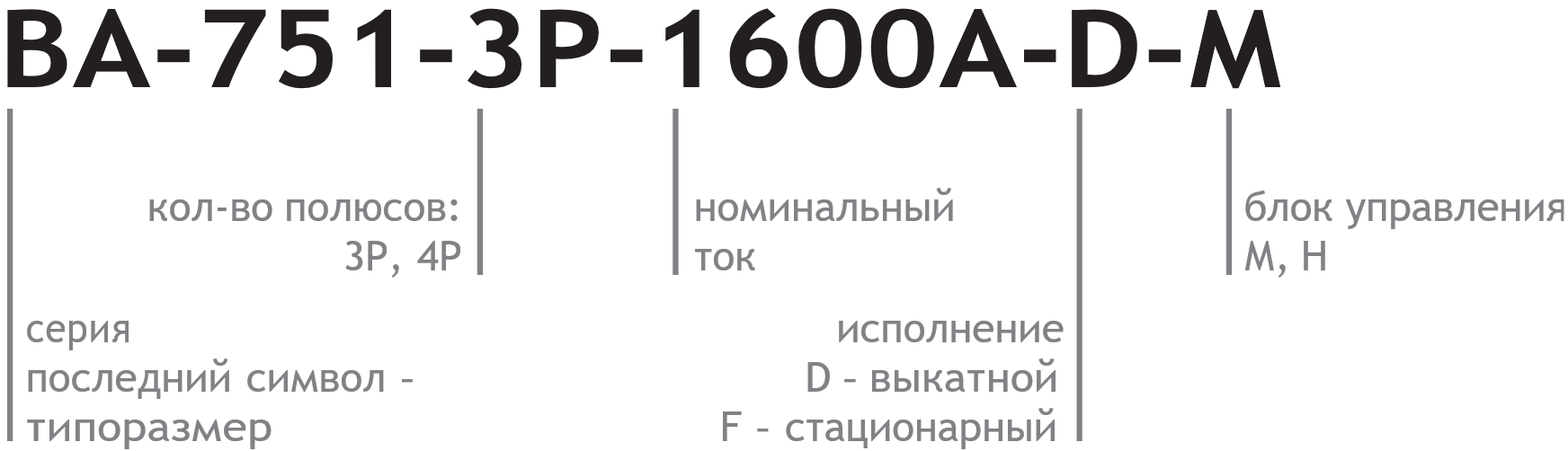

Структура условного обозначения
|
Внешний вид |
Исполнение |
Ном. предельная наибольшая откл. способность Icu, кА |
Кол-во полюсов |
Ном. ток, А |
Тип блока управления (расцепителя) |
Модель |
Артикул |
|
|
Стационарное |
50 |
3P |
400 |
M |
ВА-751-3P-0400A-F-M |
27000DEK |
|
630 |
ВА-751-3P-0630A-F-M |
27001DEK |
|||||
|
800 |
ВА-751-3P-0800A-F-M |
27002DEK |
|||||
|
1000 |
ВА-751-3P-1000A-F-M |
27003DEK |
|||||
|
1250 |
ВА-751-3P-1250A-F-M |
27004DEK |
|||||
|
1600 |
ВА-751-3P-1600A-F-M |
27005DEK |
|||||
|
|
100 |
1600 |
ВА-752-3P-1600A-F-M |
27015DEK |
|||
|
2000 |
ВА-752-3P-2000A-F-M |
27016DEK |
|||||
|
2500 |
ВА-752-3P-2500A-F-M |
27017DEK |
|||||
|
3200 |
ВА-752-3P-3200A-F-M |
27018DEK |
|||||
|
4000 |
ВА-752-3P-4000A-F-M |
27019DEK |
|||||
|
|
50 |
400 |
H |
ВА-751-3P-0400A-F-H |
27020DEK |
||
|
630 |
ВА-751-3P-0630A-F-H |
27021DEK |
|||||
|
800 |
ВА-751-3P-0800A-F-H |
27022DEK |
|||||
|
1000 |
ВА-751-3P-1000A-F-H |
27023DEK |
|||||
|
1250 |
ВА-751-3P-1250A-F-H |
27024DEK |
|||||
|
1600 |
ВА-751-3P-1600A-F-H |
27025DEK |
|||||
|
|
100 |
1600 |
ВА-752-3P-1600A-F-H |
27035DEK |
|||
|
2000 |
ВА-752-3P-2000A-F-H |
27036DEK |
|||||
|
2500 |
ВА-752-3P-2500A-F-H |
27037DEK |
|||||
|
3200 |
ВА-752-3P-3200A-F-H |
27038DEK |
|||||
|
4000 |
ВА-752-3P-4000A-F-H |
27039DEK |
|||||
|
|
Выкатное |
50 |
400 |
M |
ВА-751-3P-0400A-D-M |
27040DEK |
|
|
630 |
ВА-751-3P-0630A-D-M |
27041DEK |
|||||
|
800 |
ВА-751-3P-0800A-D-M |
27042DEK |
|||||
|
1000 |
ВА-751-3P-1000A-D-M |
27043DEK |
|||||
|
1250 |
ВА-751-3P-1250A-D-M |
27044DEK |
|||||
|
1600 |
ВА-751-3P-1600A-D-M |
27045DEK |
|||||
|
|
100 |
3P |
1600 |
M |
ВА-752-3P-1600A-D-M |
27055DEK |
|
|
2000 |
ВА-752-3P-2000A-D-M |
27056DEK |
|||||
|
2500 |
ВА-752-3P-2500A-D-M |
27057DEK |
|||||
|
3200 |
ВА-752-3P-3200A-D-M |
27058DEK |
|||||
|
4000 |
ВА-752-3P-4000A-D-M |
27059DEK |
|||||
|
|
50 |
400 |
H |
ВА-751-3P-0400A-D-H |
27063DEK |
||
|
630 |
ВА-751-3P-0630A-D-H |
27064DEK |
|||||
|
800 |
ВА-751-3P-0800A-D-H |
27065DEK |
|||||
|
1000 |
ВА-751-3P-1000A-D-H |
27066DEK |
|||||
|
1250 |
ВА-751-3P-1250A-D-H |
27067DEK |
|||||
|
1600 |
ВА-751-3P-1600A-D-H |
27068DEK |
|||||
|
|
100 |
1600 |
ВА-752-3P-1600A-D-H |
27078DEK |
|||
|
2000 |
ВА-752-3P-2000A-D-H |
27079DEK |
|||||
|
2500 |
ВА-752-3P-2500A-D-H |
27080DEK |
|||||
|
3200 |
ВА-752-3P-3200A-D-H |
27081DEK |
|||||
|
4000 |
ВА-752-3P-4000A-D-H |
27082DEK |
|||||
 |
Стационарное |
50 |
4Р |
400 |
M |
ВА-751-4P-0400A-F-M |
27086DEK |
|
630 |
ВА-751-4P-0630A-F-M |
27087DEK |
|||||
|
800 |
ВА-751-4P-0800A-F-M |
27088DEK |
|||||
|
1000 |
ВА-751-4P-1000A-F-M |
27089DEK |
|||||
|
1250 |
ВА-751-4P-1250A-F-M |
27090DEK |
|||||
|
1600 |
ВА-751-4P-1600A-F-M |
27091DEK |
|||||
|
|
100 |
1600 |
ВА-752-4P-1600A-F-M |
27101DEK |
|||
|
2000 |
ВА-752-4P-2000A-F-M |
27102DEK |
|||||
|
2500 |
ВА-752-4P-2500A-F-M |
27103DEK |
|||||
|
3200 |
ВА-752-4P-3200A-F-M |
27104DEK |
|||||
|
4000 |
ВА-752-4P-4000A-F-M |
27105DEK |
|||||
|
|
Стационарное |
50 |
400 |
H |
ВА-751-4P-0400A-F-H |
27106DEK |
|
|
630 |
ВА-751-4P-0630A-F-H |
27107DEK |
|||||
|
800 |
ВА-751-4P-0800A-F-H |
27108DEK |
|||||
|
1000 |
ВА-751-4P-1000A-F-H |
27109DEK |
|||||
|
1250 |
ВА-751-4P-1250A-F-H |
27110DEK |
|||||
|
1600 |
ВА-751-4P-1600A-F-H |
27111DEK |
|||||
|
|
100 |
1600 |
ВА-752-4P-1600A-F-H |
27121DEK |
|||
|
2000 |
ВА-752-4P-2000A-F-H |
27122DEK |
|||||
|
2500 |
ВА-752-4P-2500A-F-H |
27123DEK |
|||||
|
3200 |
ВА-752-4P-3200A-F-H |
27124DEK |
|||||
|
4000 |
ВА-752-4P-4000A-F-H |
27125DEK |
|||||
|
|
Выкатное |
50 |
400 |
M |
ВА-751-4P-0400A-D-M |
27126DEK |
|
|
630 |
ВА-751-4P-0630A-D-M |
27127DEK |
|||||
|
800 |
ВА-751-4P-0800A-D-M |
27128DEK |
|||||
|
1000 |
ВА-751-4P-1000A-D-M |
27129DEK |
|||||
|
1250 |
ВА-751-4P-1250A-D-M |
27130DEK |
|||||
|
1600 |
ВА-751-4P-1600A-D-M |
27131DEK |
|||||
|
|
100 |
1600 |
ВА-752-4P-1600A-D-M |
27141DEK |
|||
|
2000 |
ВА-752-4P-2000A-D-M |
27142DEK |
|||||
|
2500 |
ВА-752-4P-2500A-D-M |
27143DEK |
|||||
|
3200 |
ВА-752-4P-3200A-D-M |
27144DEK |
|||||
|
4000 |
ВА-752-4P-4000A-D-M |
27145DEK |
|||||
|
|
50 |
400 |
H |
ВА-751-4P-0400A-D-H |
27146DEK |
||
|
630 |
ВА-751-4P-0630A-D-H |
27147DEK |
|||||
|
800 |
ВА-751-4P-0800A-D-H |
27148DEK |
|||||
|
1000 |
ВА-751-4P-1000A-D-H |
27149DEK |
|||||
|
1250 |
ВА-751-4P-1250A-D-H |
27150DEK |
|||||
|
1600 |
ВА-751-4P-1600A-D-H |
27151DEK |
|||||
|
|
100 |
1600 |
ВА-752-4P-1600A-D-H |
27161DEK |
|||
|
2000 |
ВА-752-4P-2000A-D-H |
27162DEK |
|||||
|
2500 |
ВА-752-4P-2500A-D-H |
27163DEK |
|||||
|
3200 |
ВА-752-4P-3200A-D-H |
27164DEK |
|||||
|
4000 |
ВА-752-4P-4000A-D-H |
27165DEK |
| Аксессуар | Модель | Артикул |
|

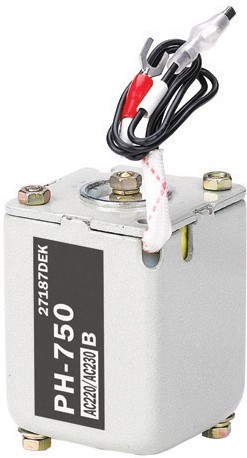

РН-750
|
Расцепитель независимый AC 230В ВА-750 | 27187DEK |
| Расцепитель независимый AC 400В ВА-750 | 27188DEK | |
| Расцепитель независимый DC 220В ВА-750 | 27189DEK | |
| Расцепитель независимый DC 110В ВА-750 | 27190DEK | |
|

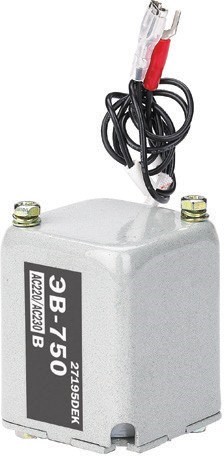

ЭВ-750
|
Электромагнит включения AC 230В ВА-750 |
27195DEK |
| Электромагнит включения AC 400В ВА-750 |
27196DEK |
|
| Электромагнит включения DC 220В ВА-750 |
27197DEK |
|
| Электромагнит включения DC 110В ВА-750 |
27198DEK |
|
|

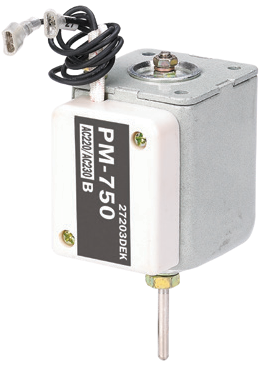

РМ-750
|
Расцепитель мин. напряжения AC 230В ВА-750 |
27203DEK |
| Расцепитель мин. напряжения AC 400В ВА-750 |
27204DEK |
|
| Расцепитель мин. напряжения DC 220В ВА-750 |
27205DEK |
|
| Расцепитель мин. напряжения DC 110В ВА-750 |
27206DEK |
|
|

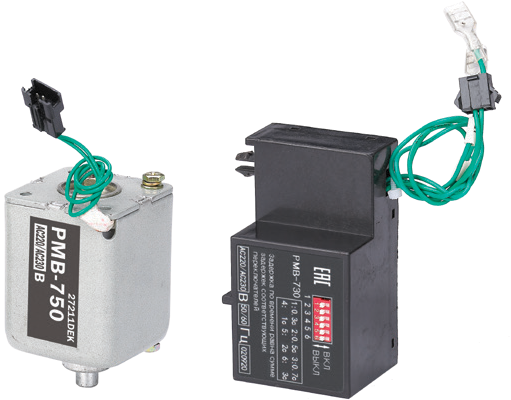

РМВ-750
|
Расцепитель мин. напряжения с выдержкой времени AC 230В ВА-750 |
27211DEK |
| Расцепитель мин. напряжения с выдержкой времени AC 400В ВА-750 |
27212DEK |
|
| Расцепитель мин. напряжения с выдержкой времени DC 220В ВА-750 |
27213DEK |
|
| Расцепитель мин. напряжения с выдержкой времени DC 110В ВА-750 |
27214DEK |
|
|

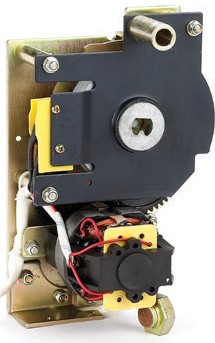

МП-750
|
Привод моторный AC 230В ВА-751 |
27227DEK |
| Привод моторный AC 400В ВА-751 |
27228DEK |
|
| Привод моторный DC 220В ВА-751 |
27229DEK |
|
| Привод моторный DC 110В ВА-751 |
27230DEK |
|
| Привод моторный AC 230В ВА-752 |
27231DEK |
|
| Привод моторный AC 400В ВА-752 |
27232DEK |
|
| Привод моторный DC 220В ВА-752 |
27233DEK |
|
| Привод моторный DC 110В ВА-752 |
27234DEK |
|
|

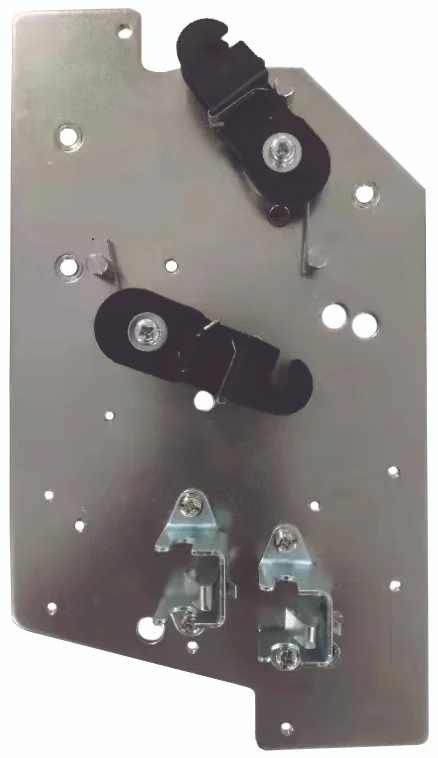

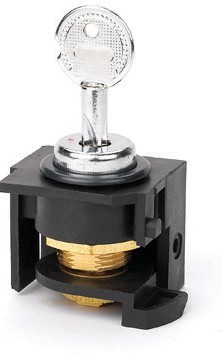

БО-750
|
Блокировка в отключенном состоянии 3 замка 2 ключа ВА-751 |
27243DEK |
| Блокировка в отключенном состоянии 2 замка 1 ключ ВА-751 |
27244DEK |
|
| Блокировка в отключенном состоянии 1 замок 1 ключ ВА-751 |
27245DEK |
|
| Блокировка в отключенном состоянии 3 замка 2 ключа ВА-752 |
27249DEK |
|
| Блокировка в отключенном состоянии 2 замка 1 ключ ВА-752 |
27250DEK |
|
| Блокировка в отключенном состоянии 1 замок 1 ключ ВА-752 |
27251DEK |
|
|
ТТ-750, ТТ-730/750
|
Трансформатор тока для измерения тока в N проводнике 400А ВА-751 |
27278DEK |
| Трансформатор тока для измерения тока в N проводнике (630-1600А) ВА-751 |
27279DEK |
|
| Трансформатор тока для измерения тока в N проводнике (1600-4000А) ВА-752 |
27283DEK |
|
|

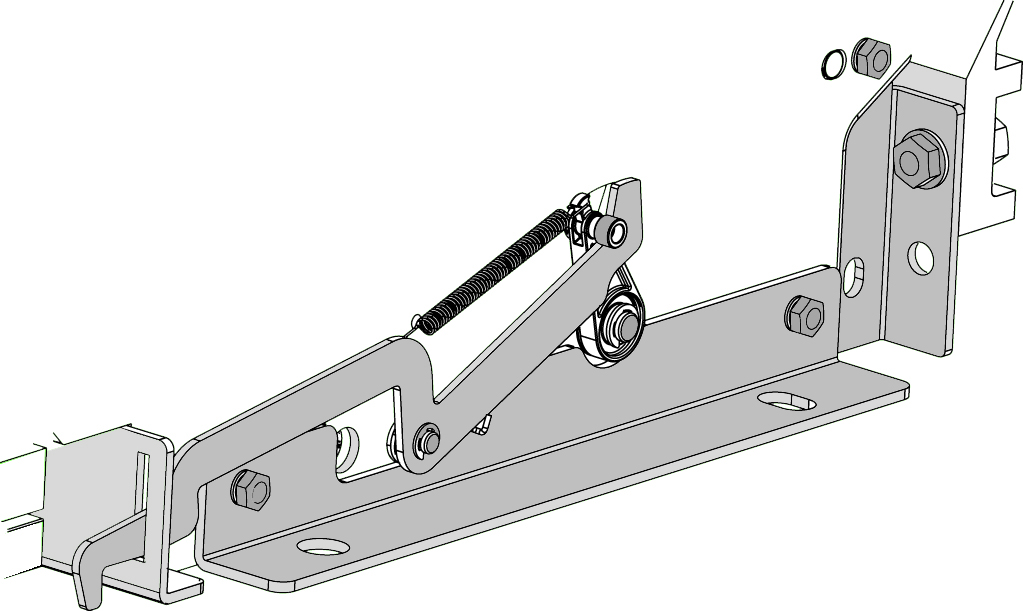

БМ-750
|
Блокировка механическая троссами для 2х стационарных ВА-751 |
27300DEK |
| Блокировка механическая троссами для 2х стационарных ВА-752 |
27302DEK |
|
| Блокировка механическая троссами для 3х стационарных ВА-752 |
27304DEK |
|
| Блокировка механическая троссами для 2х выкатных ВА-751 |
27305DEK |
|
| Блокировка механическая троссами для 2х выкатных ВА-752 |
27307DEK |
|
| Блокировка механическая троссами для 3х выкатных ВА-752 |
27309DEK |
|
|
БД-750
|
Блокировка дверцы ВА-751 |
27252DEK |
| Блокировка дверцы ВА-752 |
27255DEK |
|
|
БП-730/750  |
Блок питания (вх. напряжение DC (110-220B) вых. напряжение DC 24B) ВА-730/750 | 27298DEK |
| Блок питания (вх. напряжение AC (230-400B) вых. Напряжение DC 24B) ВА-730/750 | 27299DEK | |
|

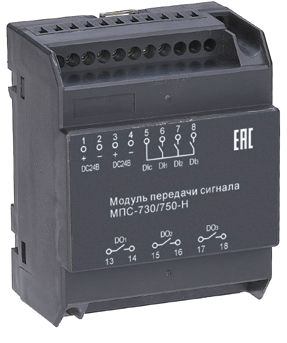

МПС-730/750
|
Модуль передачи сигнала для блока управления Н ВА-730/750 |
27297DEK |
|

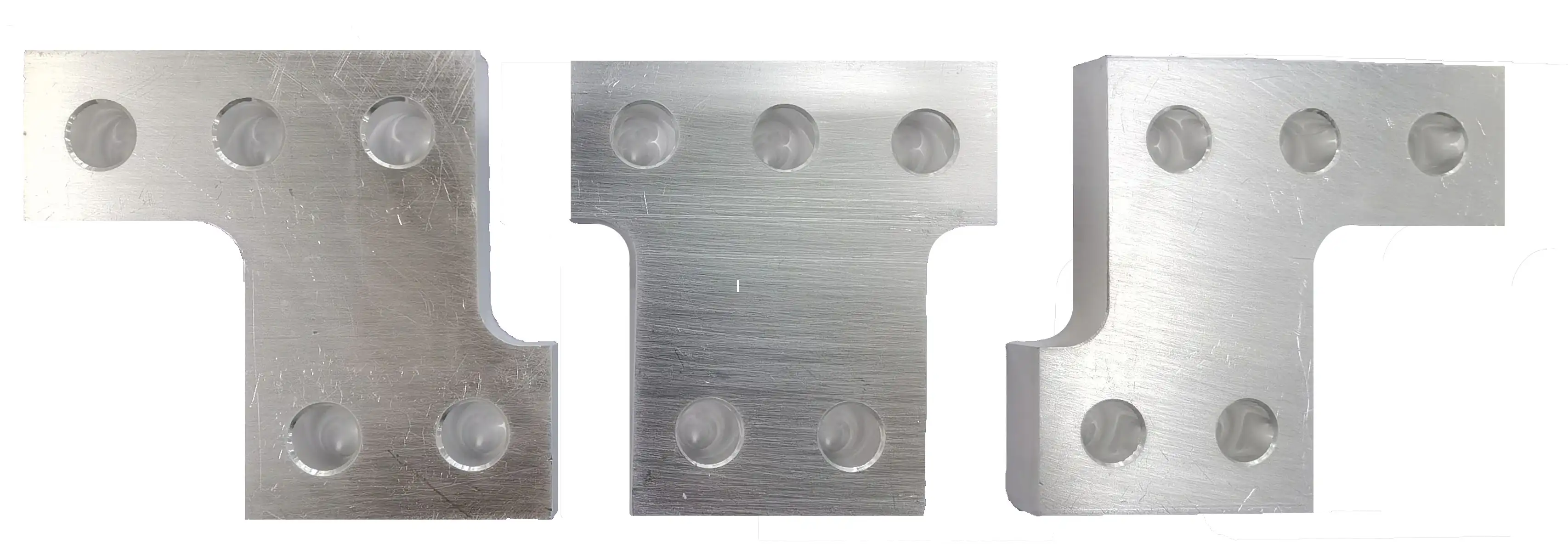

ШВ-750
|
Шины выносные комп. 6 шт. ВА-751 3P |
27310DEK |
| Шины выносные комп. 8 шт. ВА-751 4P |
27311DEK |
|
| Шины выносные комп. 1 шт. ВА-752 1P |
27315DEK |
|
|

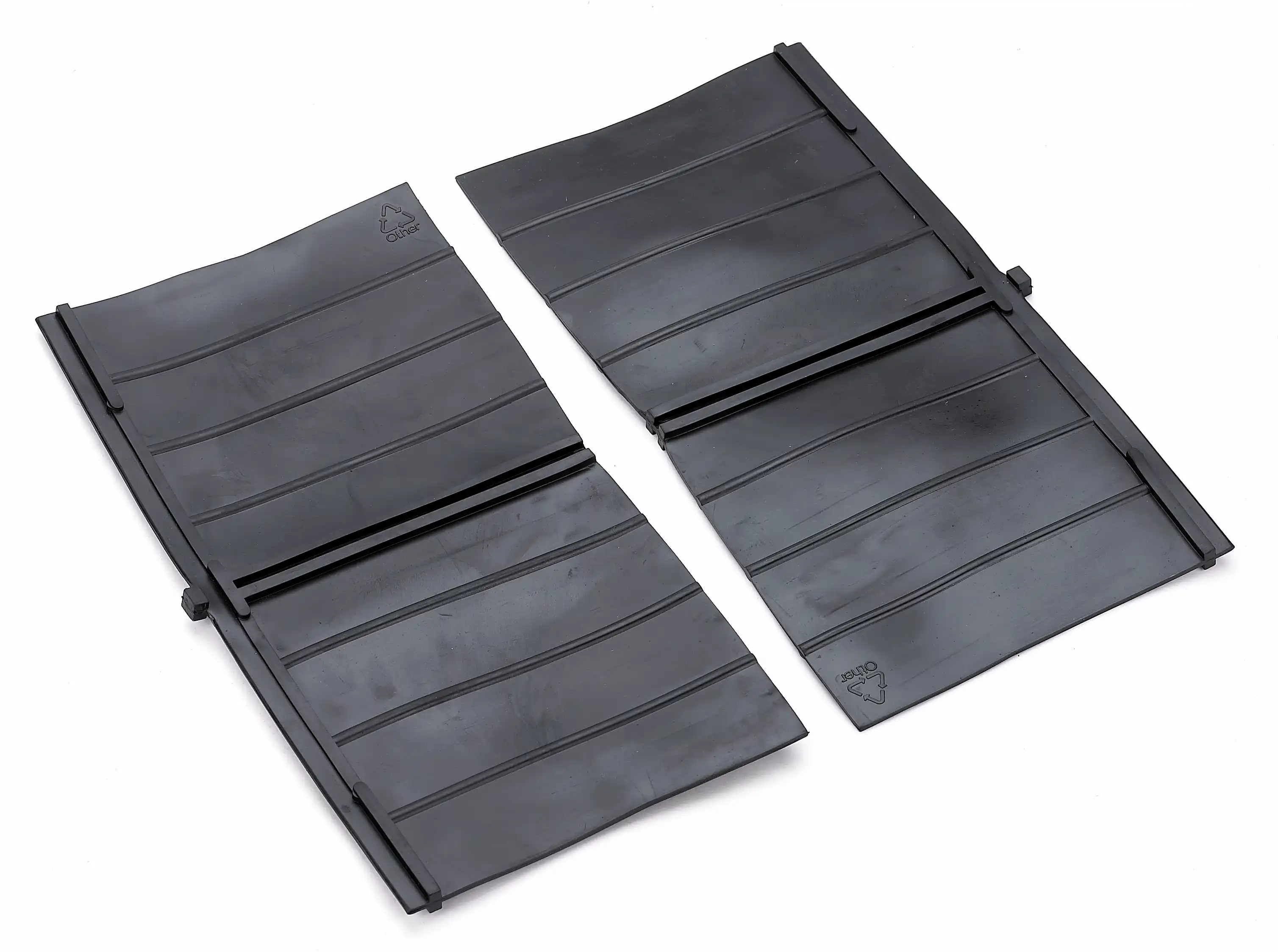

МФ-750
|
Перегородка межфазная комп. 2 шт. для стационарного ВА-752 3Р |
27270DEK |
| Перегородка межфазная комп. 2 шт. для выкатного ВА-752 3Р |
27271DEK |
|
| Перегородка межфазная комп. 3 шт. для стационарного ВА-752 4Р |
27276DEK |
|
| Перегородка межфазная комп. 3 шт. для выкатного ВА-752 4Р |
27277DEK |
