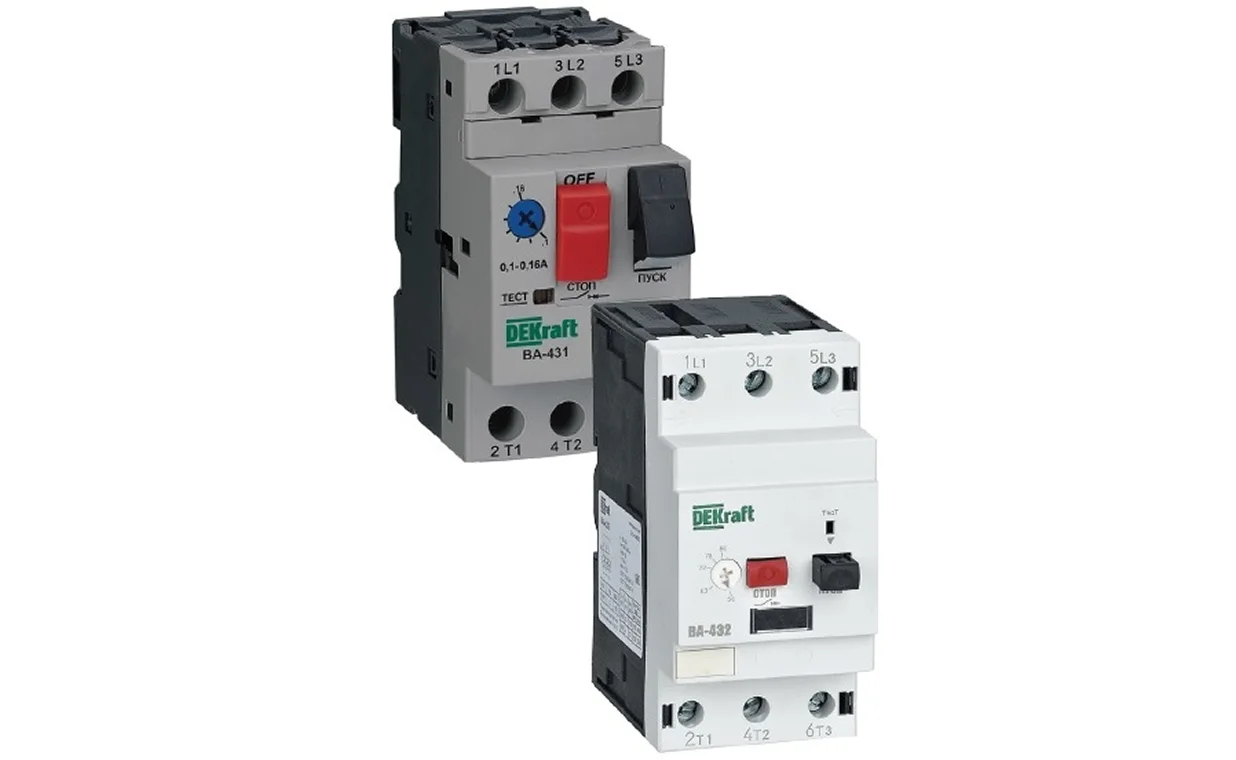

Автоматические выключатели защиты двигателя серии ВА-430
Автоматические выключатели защиты двигателя серии ВА-430 предназначены для управления и защиты трехфазных асинхронных электродвигателей от короткого замыкания, перегрузки и выпадения фазы
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели защиты двигателя серии ВА-430 предназначены для использования в электрических цепях переменного тока напряжением до 690 В для систем вентиляции и кондиционирования, небольших генераторных установок и систем водоснабжения, упаковочных линий. Применяются на производственных площадках, на объектах сельского хозяйства, в жилых и административных помещениях.
При тех же функциях монтаж автомата защиты двигателя и контактора быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя, контактора и теплового реле перегрузки.
В силу использования регулируемого теплового расцепителя в автоматических выключателях защиты двигателя.
от токов короткого замыкания, токов перегрузки и выпадения фазы означает, что этот аппарат обеспечивает полную защиту электродвигателя и не требует дополнительного использования теплового реле перегрузки.
Универсальное крепления на DIN-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты.
Легко и просто устанавливаются на автомат и не требуют дополнительных настроек.
Одним нажатием на рычажок расцепления.
| Параметр / Модель | ВА-431 | ВА-432 |
| Соответствие стандартам | ТР ТС 004/2011, ГОСТ IEC 60947-2, ГОСТ Р 50030.4.1 | |
| Номинальный ток, А | 0,16 - 80 | |
| Ном. импульсное выдерживаемое напряжение, В | 6 000 | |
| Номинальное рабочее напряжение, В | 690 | |
| Номинальная рабочая частота, Гц | 50 / 60 | |
| Класс расцепления | 10А | |
| Механическая износостойкость | 10 000 | |
| Электрическая износостойкость (при AC-3 400 В) | 10 000 | |
| Категория защиты от перегрузки | Обрыв фазы, тепловая перегрузка | |
| Защита от короткого замыкания | Да | |
| Функция изоляции | Да | |
| Функция температурной компенсации | Да | |
| Диапазон рабочих температур, °С | -5 до +40 | |
| Усилие затяжки зажимных винтов, Н*м | 1,7 | |
| Сечение подключаемых проводников, мм² | 1,0 – 6,0 | 10 – 25 |
| Ремонтопригодность | Неремонтопригодный | |
Сводная таблица параметров отключающей способности
Номинальный ток, А | Ток уставки, А | Ue: 230 / 2405 В | Ue: 400 / 415 В | Ue: 690 В | |||
Icu | Ics | Icu | Ics | Icu | Ics | ||
0,16 | 0,1-0,16 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
0,25 | 0,16-0,25 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
0,4 | 0,25-0,4 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
0,63 | 0,4-0,63 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
1,0 | 0,63-1,0 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
1,6 | 1,0-1,6 | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА | 100 кА |
2,5 | 1,6-2,5 | 100 кА | 100 кА | 100 кА | 100 кА | 3 кА | 2,25 кА |
4,0 | 2,5-4,0 | 100 кА | 100 кА | 100 кА | 100 кА | 3 кА | 2,25 кА |
6,3 | 4,0-6,3 | 100 кА | 100 кА | 100 кА | 100 кА | 3 кА | 2,25 кА |
10 | 6,0-10,0 | 100 кА | 100 кА | 100 кА | 100 кА | 3 кА | 2,25 кА |
14 | 9,0-14,0 | 100 кА | 100 кА | 15 кА | 7,5 кА | 3 кА | 2,25 кА |
18 | 13,0-18,0 | 100 кА | 100 кА | 15 кА | 7,5 кА | 3 кА | 2,25 кА |
23 | 17,0-23,0 | 50 кА | 50 кА | 15 кА | 6 кА | 3 кА | 2,25 кА |
25 | 20,0-25,0 | 50 кА | 50 кА | 15 кА | 6 кА | 3 кА | 2,25 кА |
32 | 24,0-32,0 | 50 кА | 50 кА | 10 кА | 6 кА | 3 кА | 2,25 кА |
40 | 25-40 | 50 кА | 50 кА | 35 кА | 17,5 кА | 4 кА | 3 кА |
63 | 40-63 | 50 кА | 50 кА | 35 кА | 17,5 кА | 4 кА | 3 кА |
80 | 63-80 | 50 кА | 50 кА | 15 кА | 7,5 кА | 2 кА | 2 кА |

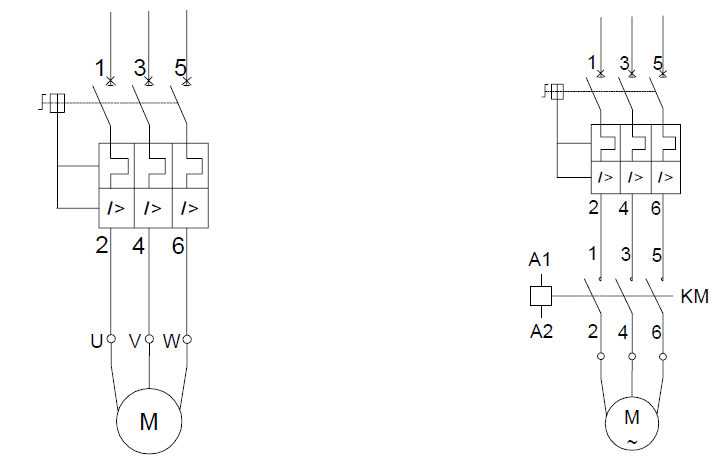

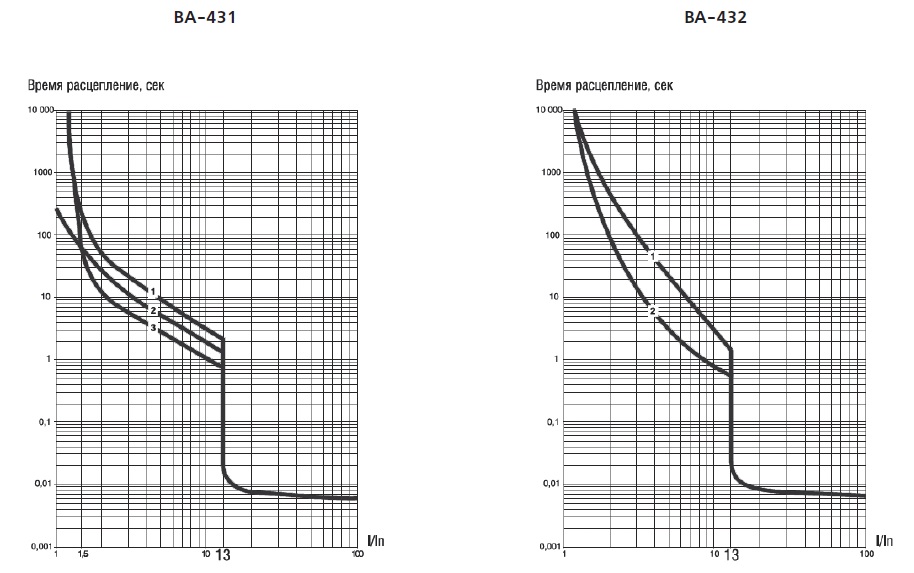

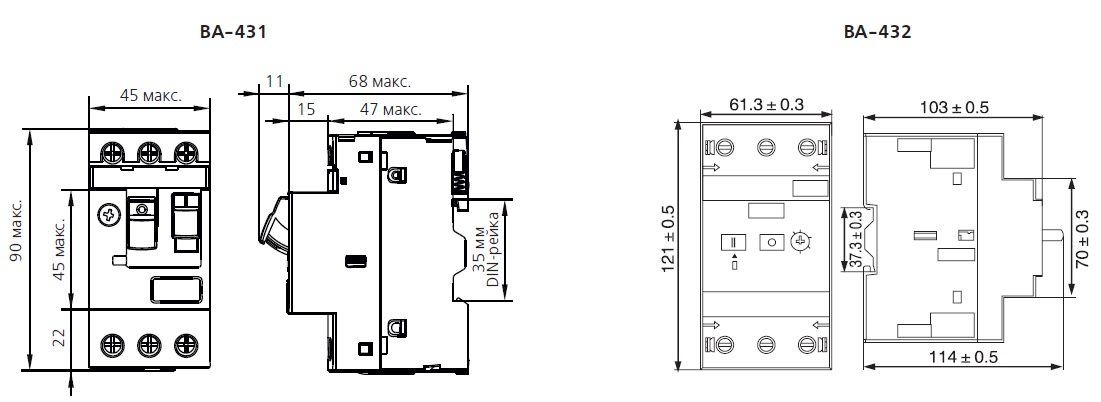

Схемы и графики

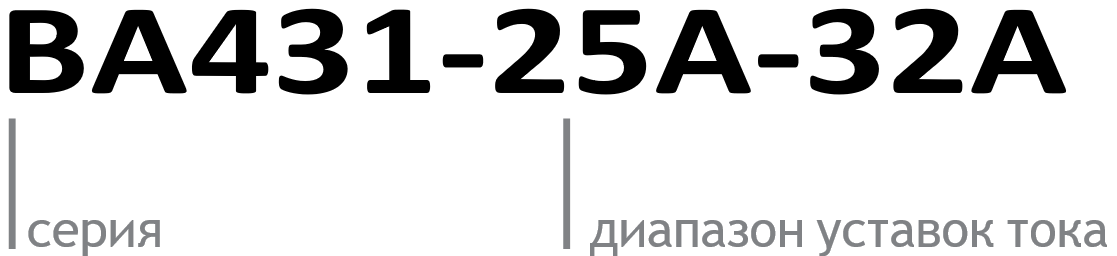

Структура условного обозначения
|
Внешний вид |
Диапазон уставок тока |
Наименование |
Модель |
|

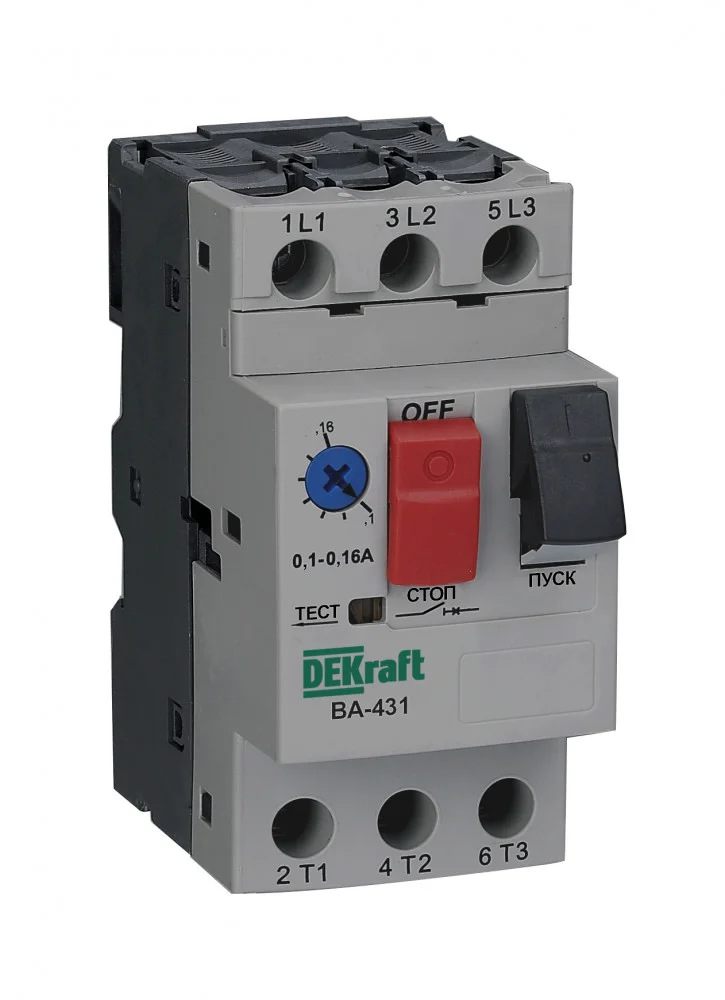

ВА-431
|
0,1-0,16А |
ВА431-0.1A-0.16A |
21220DEK |
|
0,16-0,25А |
ВА431-0.16A-0.25A |
21221DEK |
|
|
0,25-0,4А |
ВА431-0.25A-0.4A |
21222DEK |
|
|
0,4-0,63А |
ВА431-0.4A-0.63A |
21223DEK |
|
|
0,63-1,0А |
ВА431-0.63A-1A |
21224DEK |
|
|
1,0-1,6А |
ВА431-1A-1.6A |
21225DEK |
|
|
1,6-2,5А |
ВА431-1.6A-2.5A |
21226DEK |
|
|
2,5-4,0А |
ВА431-2.5A-4A |
21227DEK |
|
|
4,0-6,3А |
ВА431-4A-6.3A |
21228DEK |
|
|
6,0-10,0А |
ВА431-6.3A-10A |
21229DEK |
|
|
9,0-14,0А |
ВА431-9A-14A |
21230DEK |
|
|
13,0-18,0А |
ВА431-13A-18A |
21231DEK |
|
|
17,0-23,0А |
ВА431-17A-23A |
21232DEK |
|
|
20,0-25,0А |
ВА431-20A-25A |
21233DEK |
|
|
24,0-32,0А |
ВА431-24A-32A |
21234DEK |
|
|

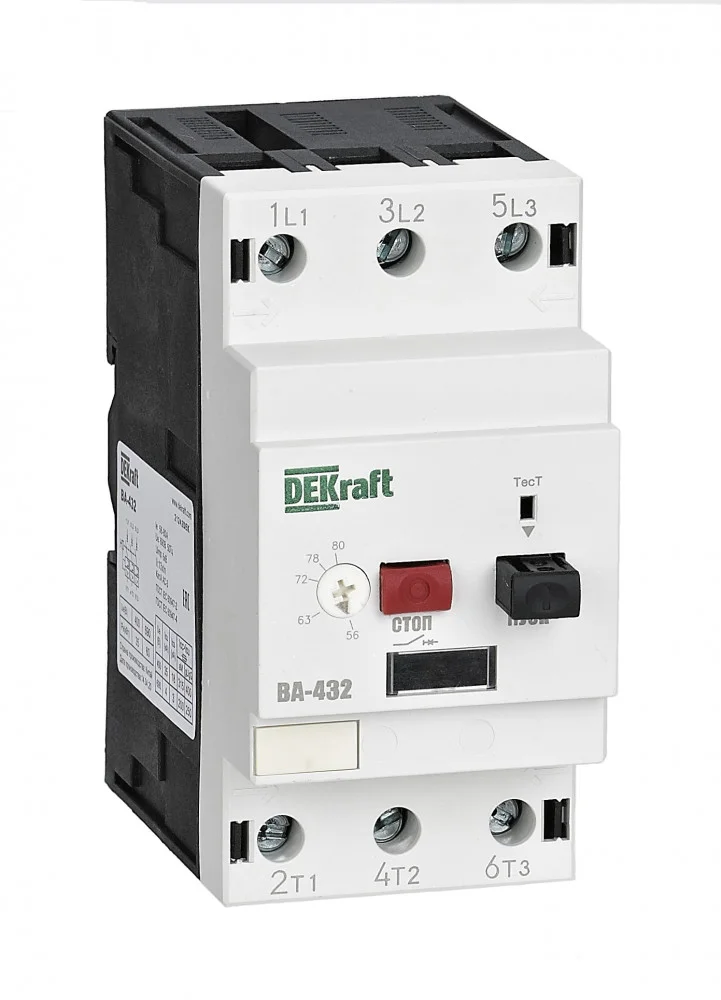

ВА-432
|
25-40 A |
ВА432-25-40А |
21240DEK |
|
40-63 A |
ВА432-40-63А |
21241DEK |
|
|
56-80 A |
ВА432-56-80А |
21242DEK |
| Внешний вид | Тип автоматического выключателя | Наименование | Каталожный номер |
|

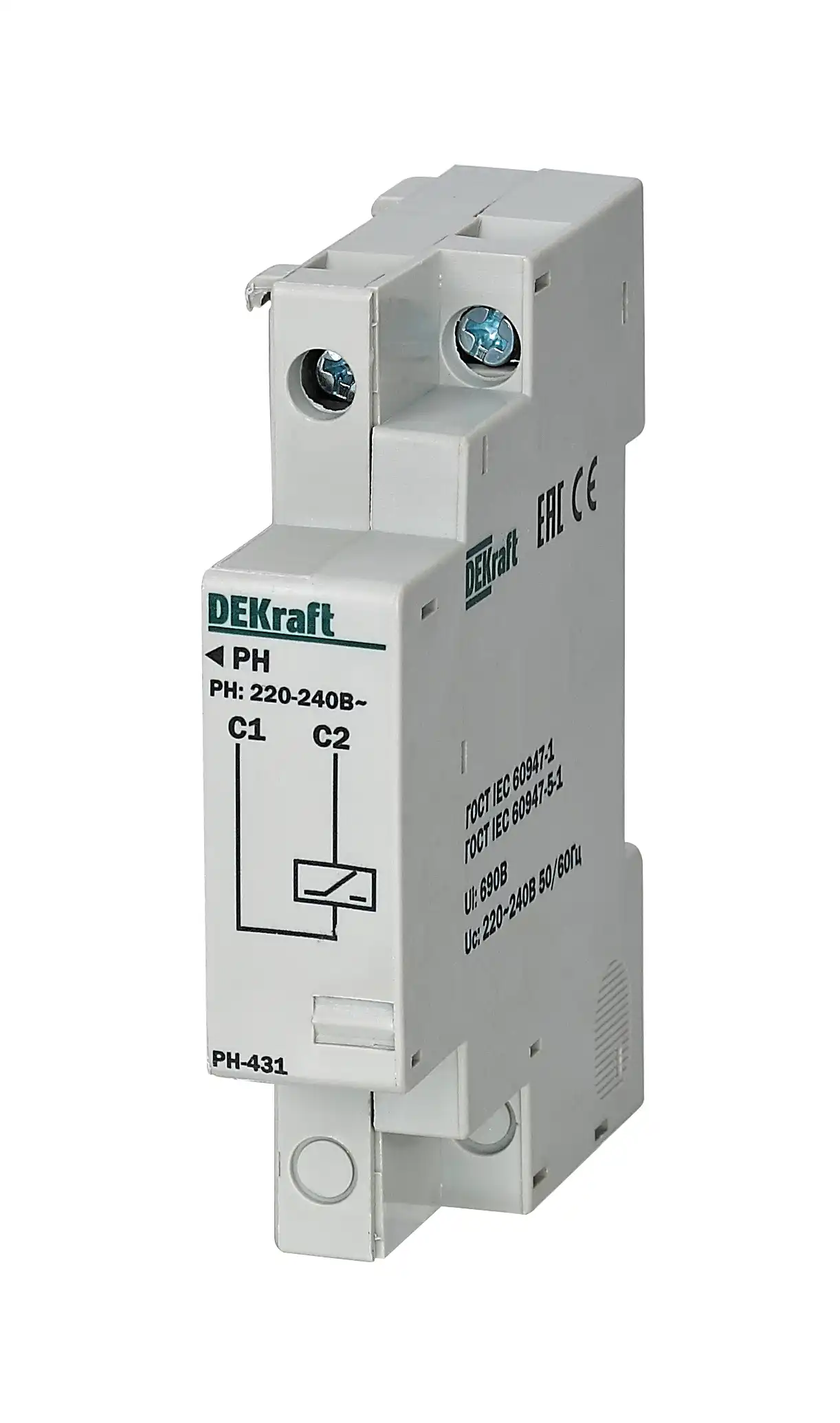

РН-431
|
ВА-431 | Расцепитель независимый 110-127В для ВА-431 | 21264DEK |
| Расцепитель независимый 220-240В для ВА-431 | 21265DEK | ||
| Расцепитель независимый 380-400В для ВА-431 | 21266DEK | ||
| Расцепитель независимый 415В для ВА-431 | 21267DEK | ||
|

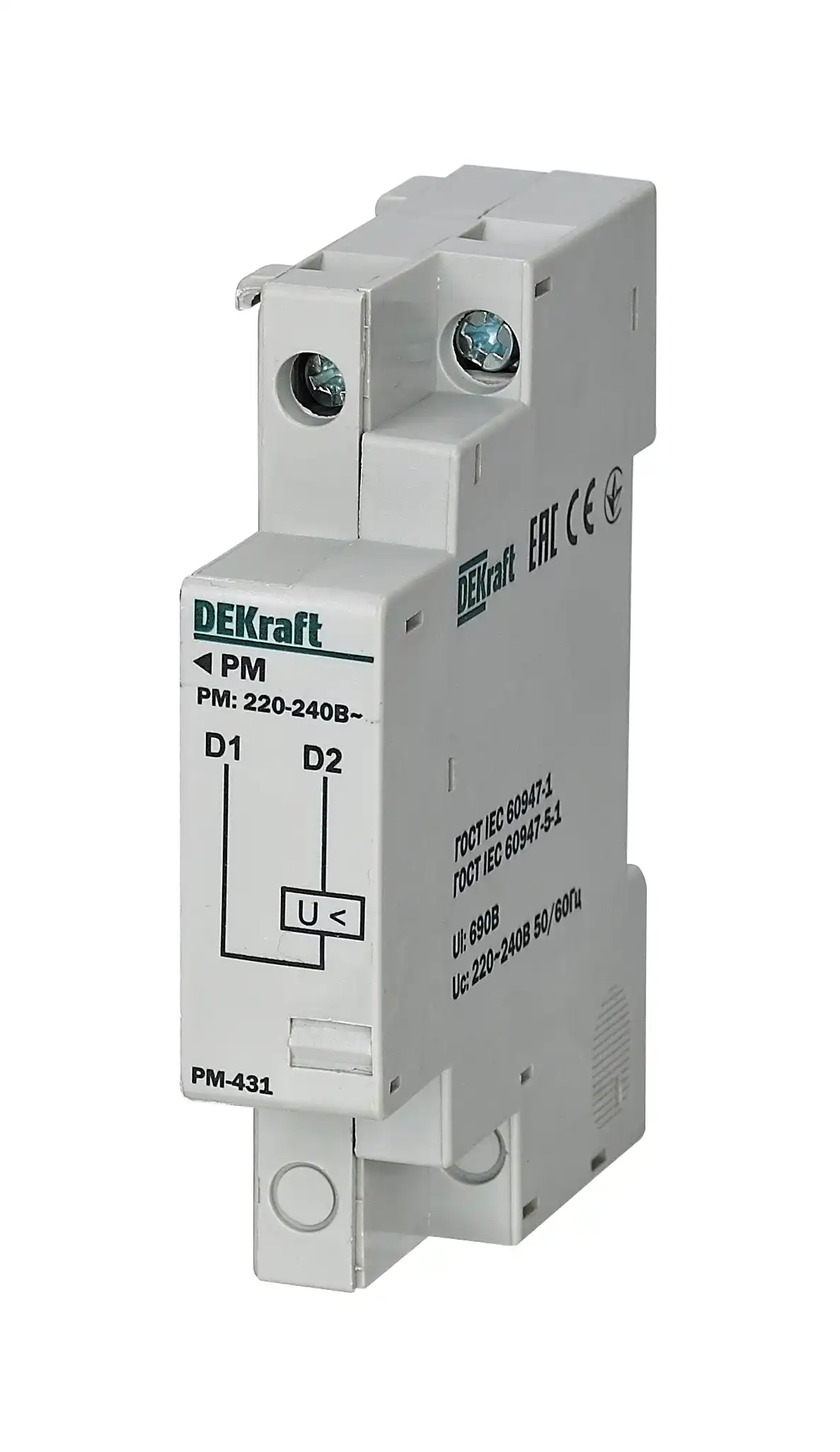

РМ-431
|
Расцепитель минимального напряжения 110-127 В для ВА-431 | 21260DEK | |
| Расцепитель минимального напряжения 220-240 В для ВА-431 | 21261DEK | ||
| Расцепитель минимального напряжения 380-400 В для ВА-431 | 21262DEK | ||
| Расцепитель минимального напряжения 415 В для ВА-431 | 21263DEK | ||
|

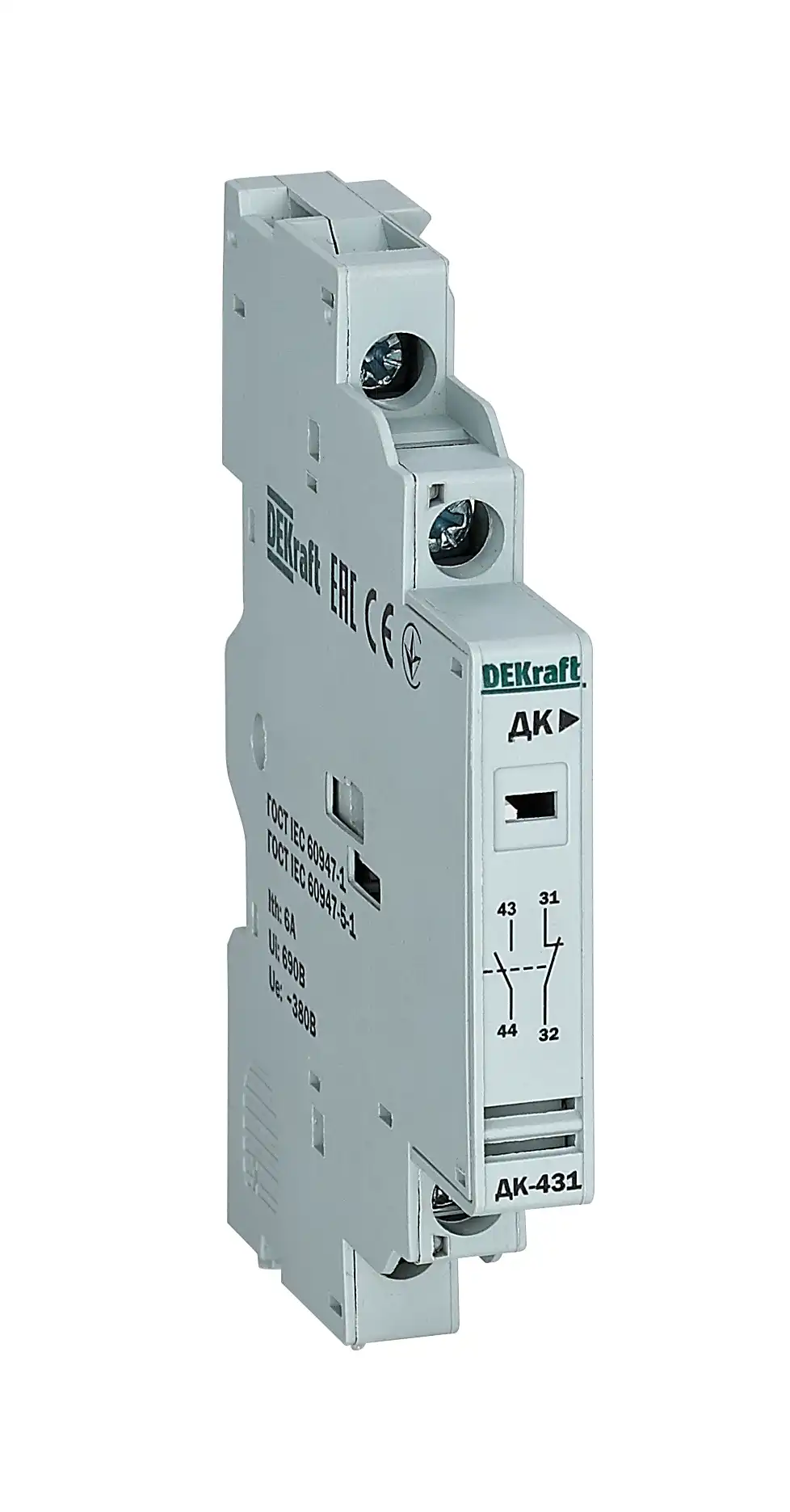

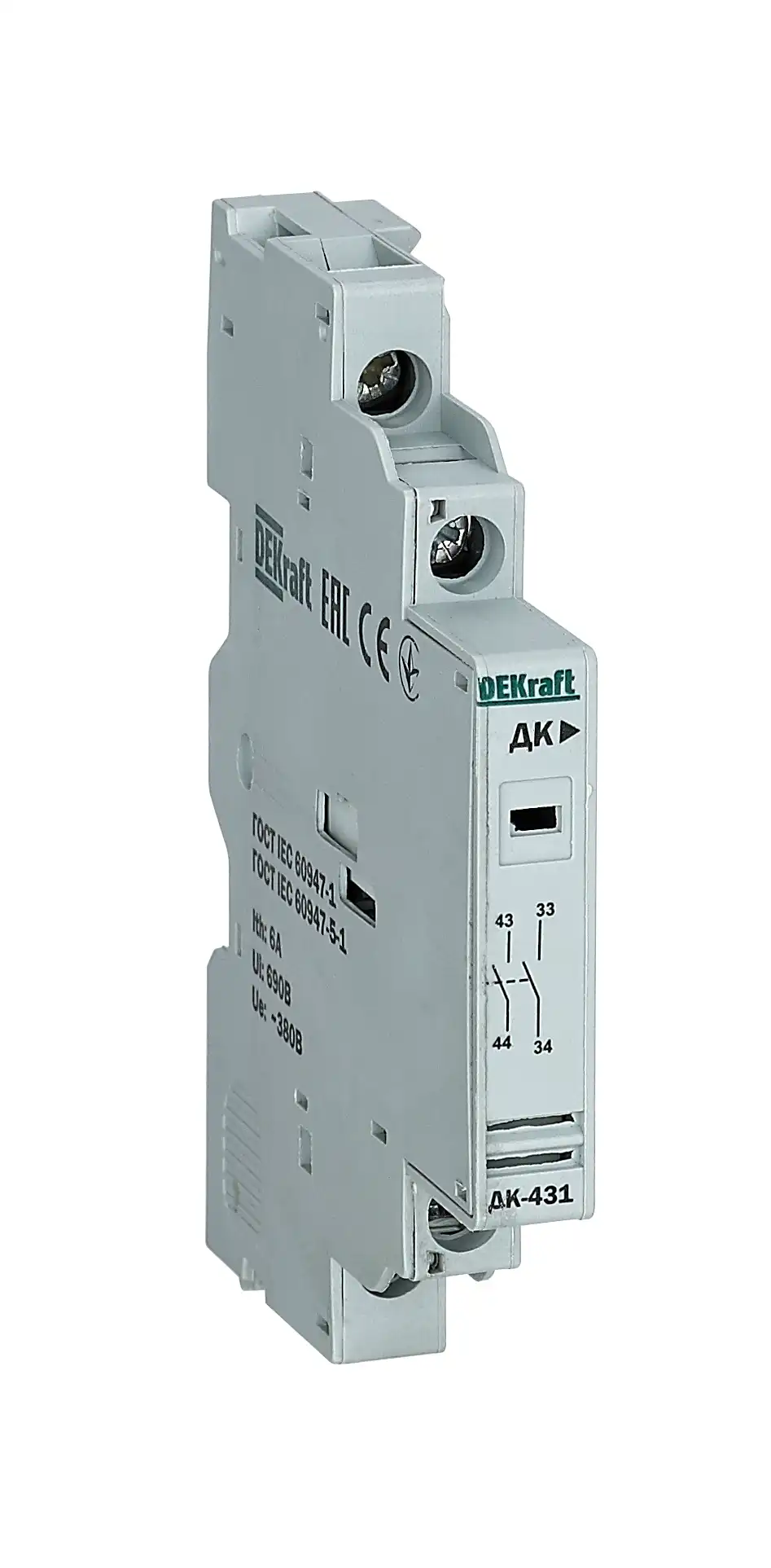

ДК-431
|
Контакт доп. боковой 2НО для ВА-431 | 21270DEK | |
|

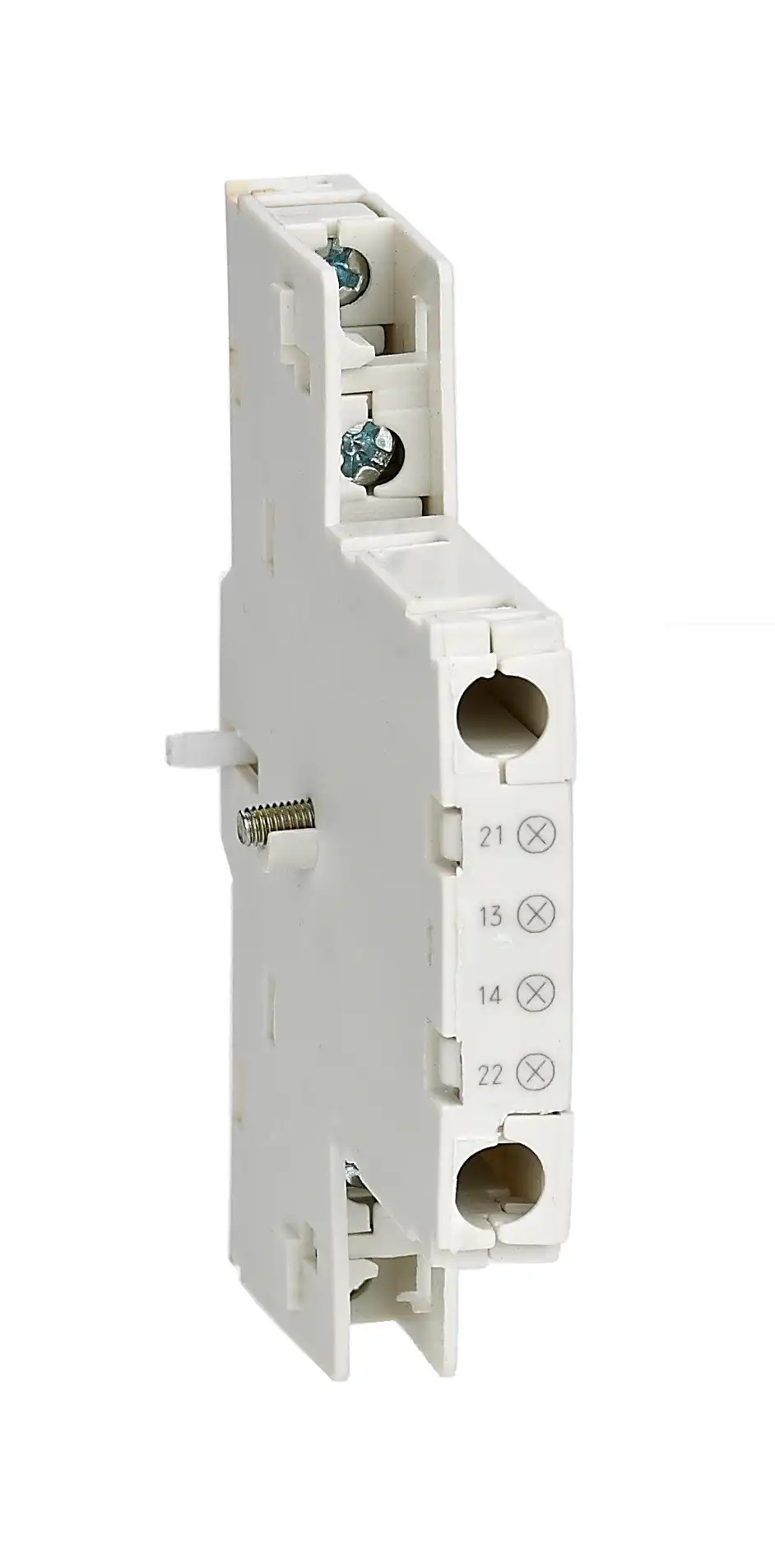

ДК-431
|
Контакт доп. боковой 1НО+1НЗ для ВА-431 | 21271DEK | |
|

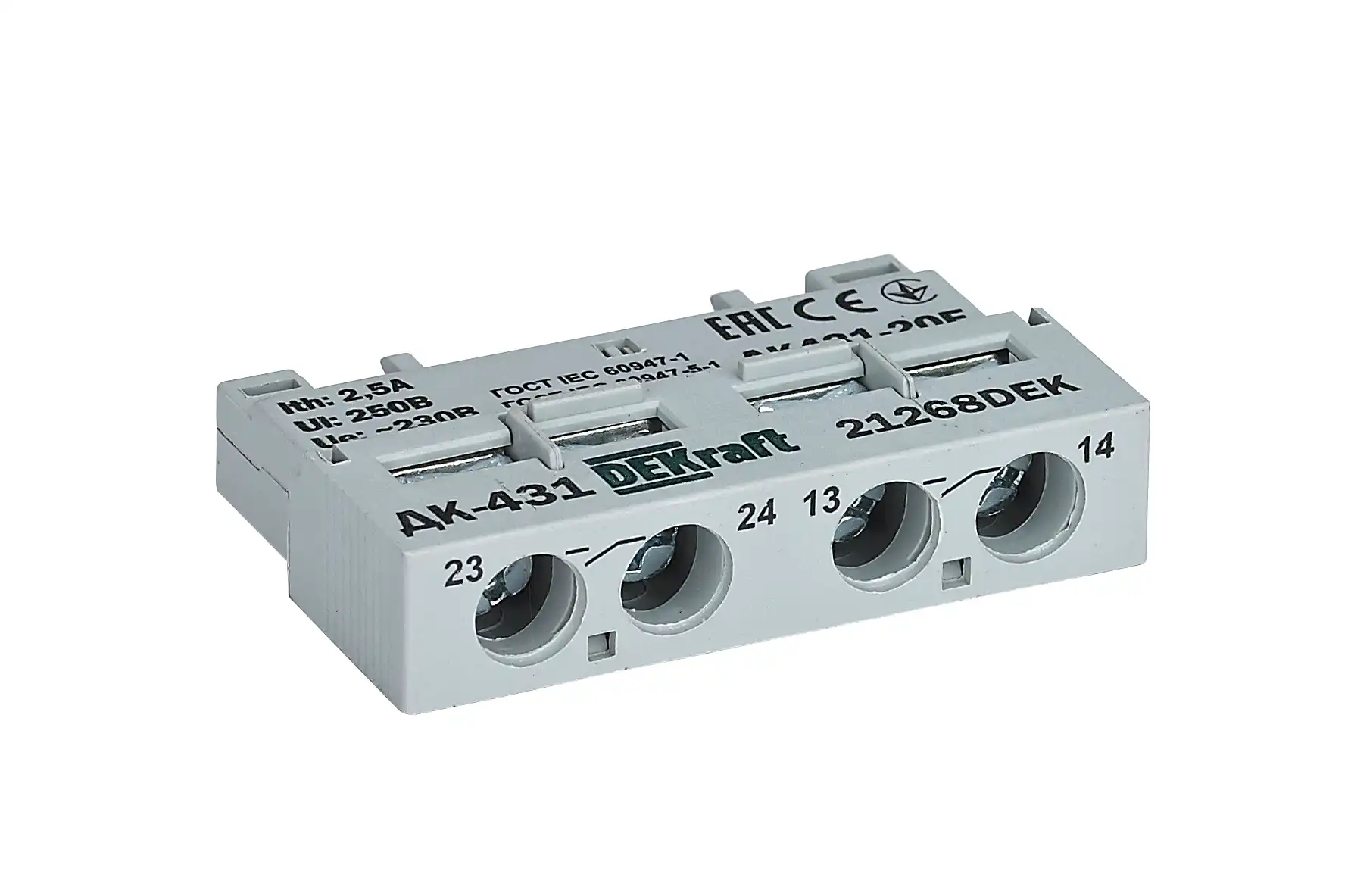

ДК-431 F
|
Контакт доп. фронтальный 2НО для ВА-431 | 21268DEK | |
|
ДК-431 F
|
Контакт доп. фронтальный 1НО+1НЗ для ВА-431 | 21269DEK | |
|

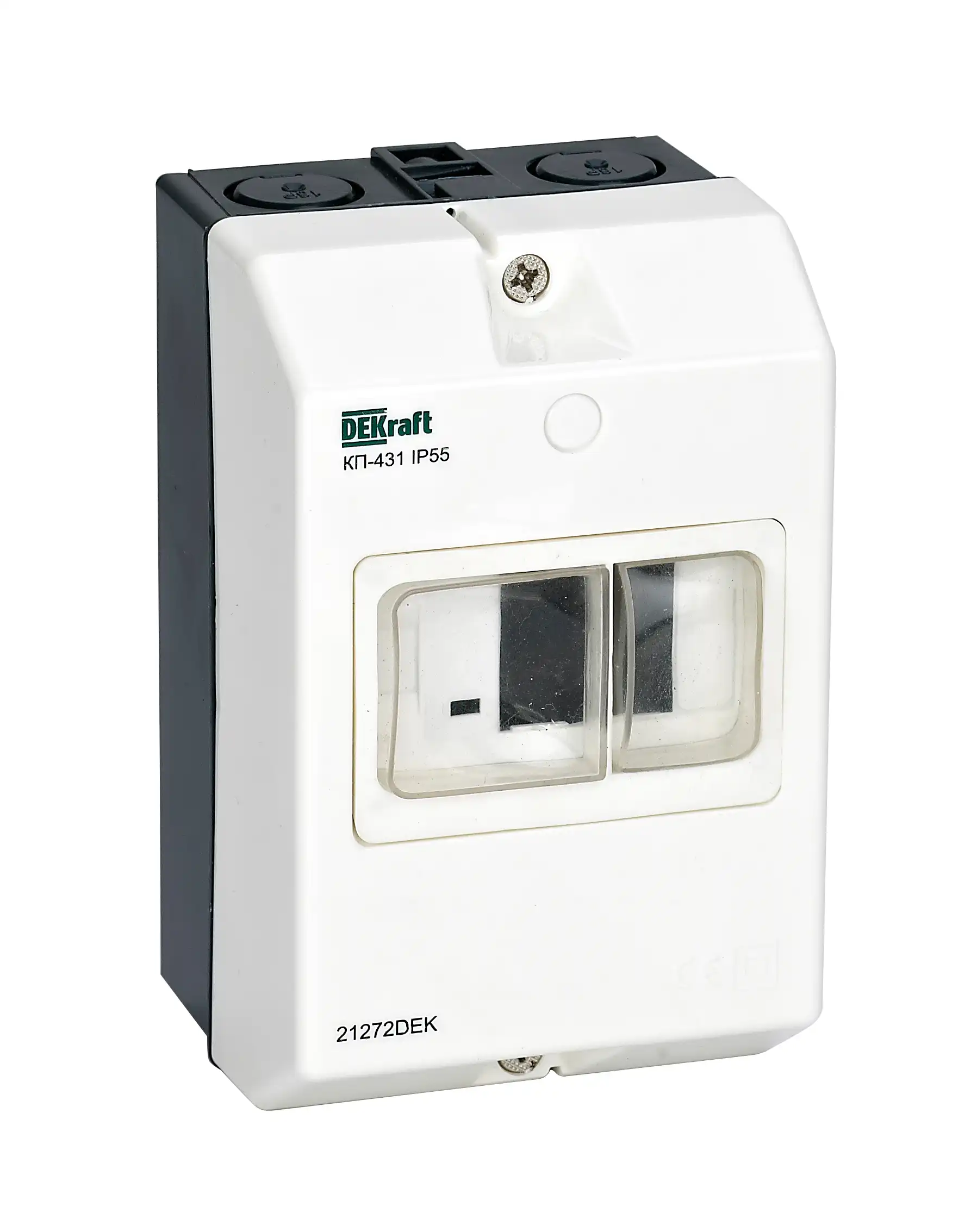

КП-431
|
Корпус пласт. IP55 для установки ВА-431 | 21272DEK | |
|
ДК-432
|
ВА-432 | Контакт доп. боковой 1НО+1НЗ для ВА-432 | 21280DEK |
