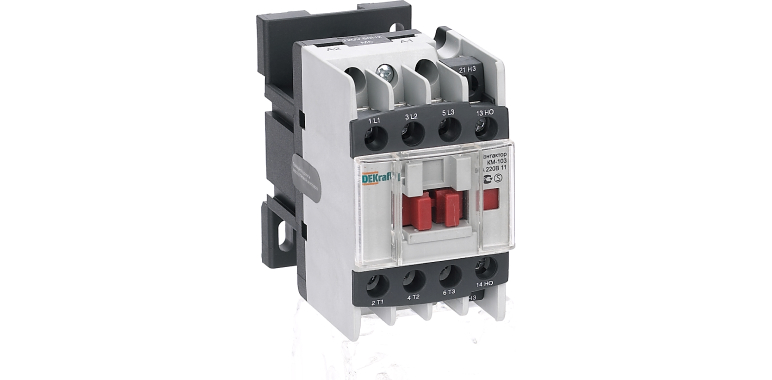

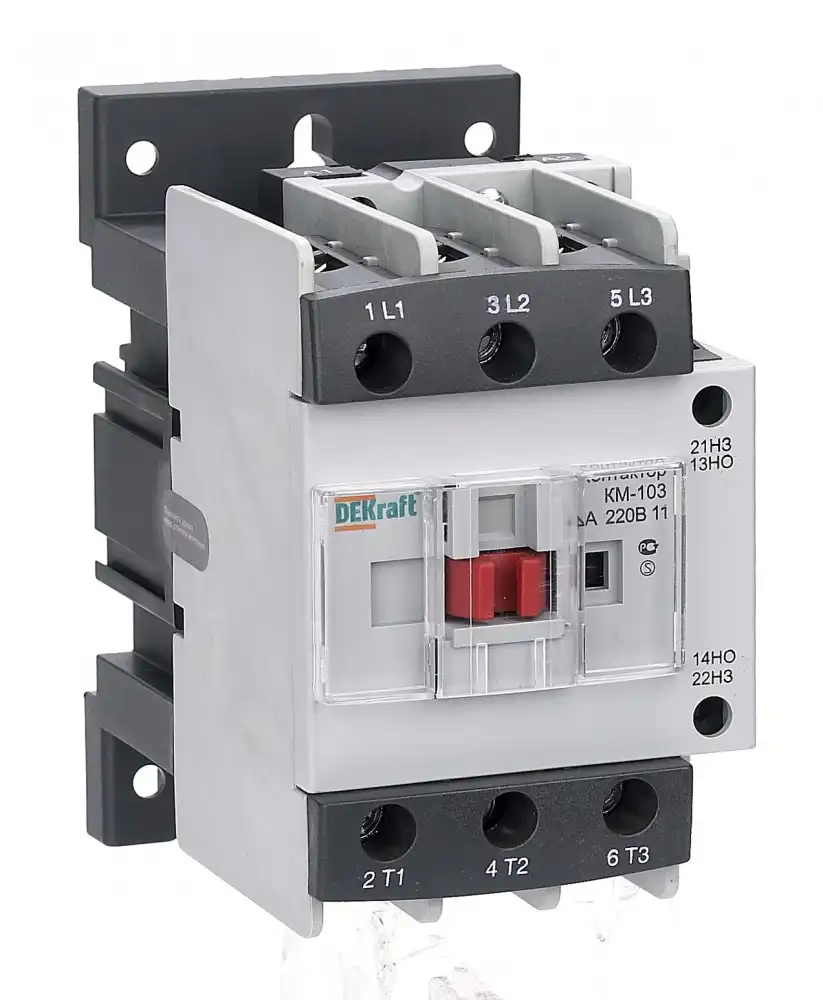

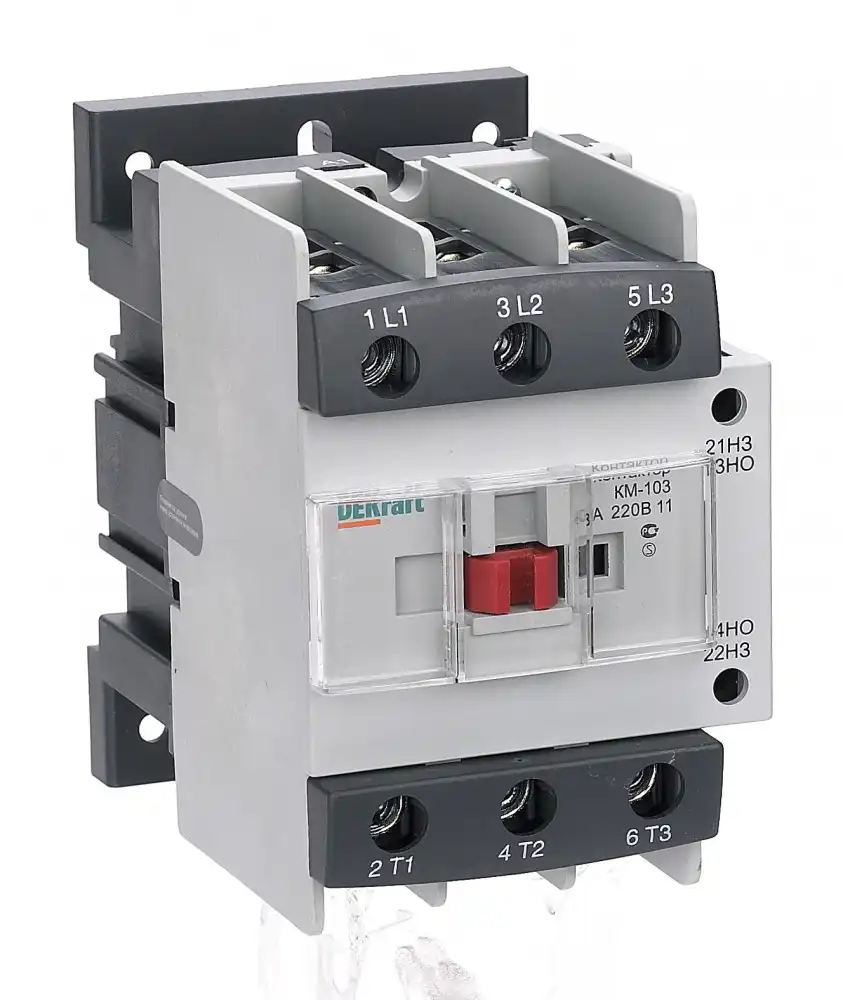

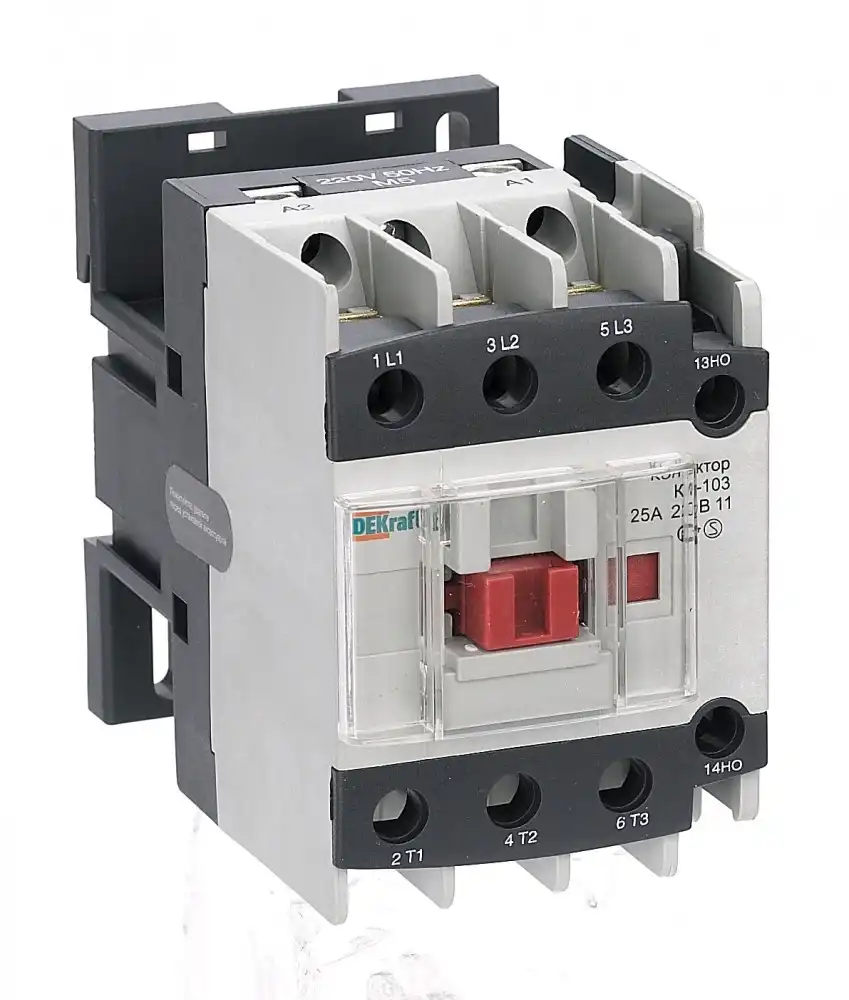

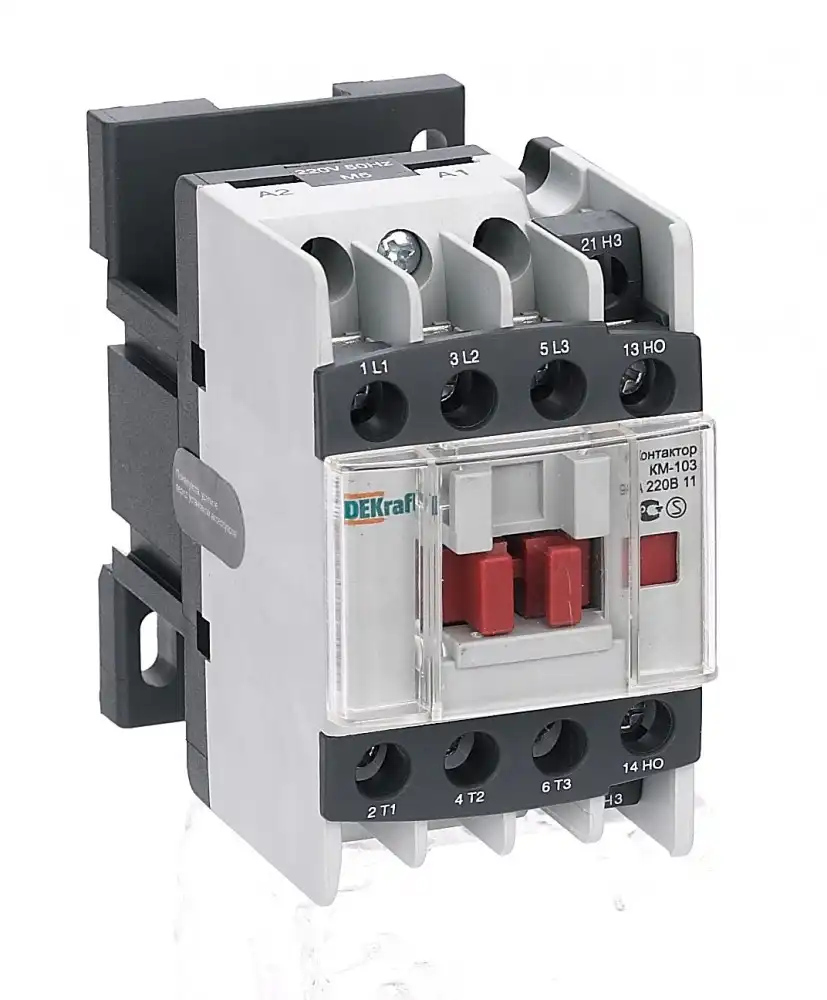

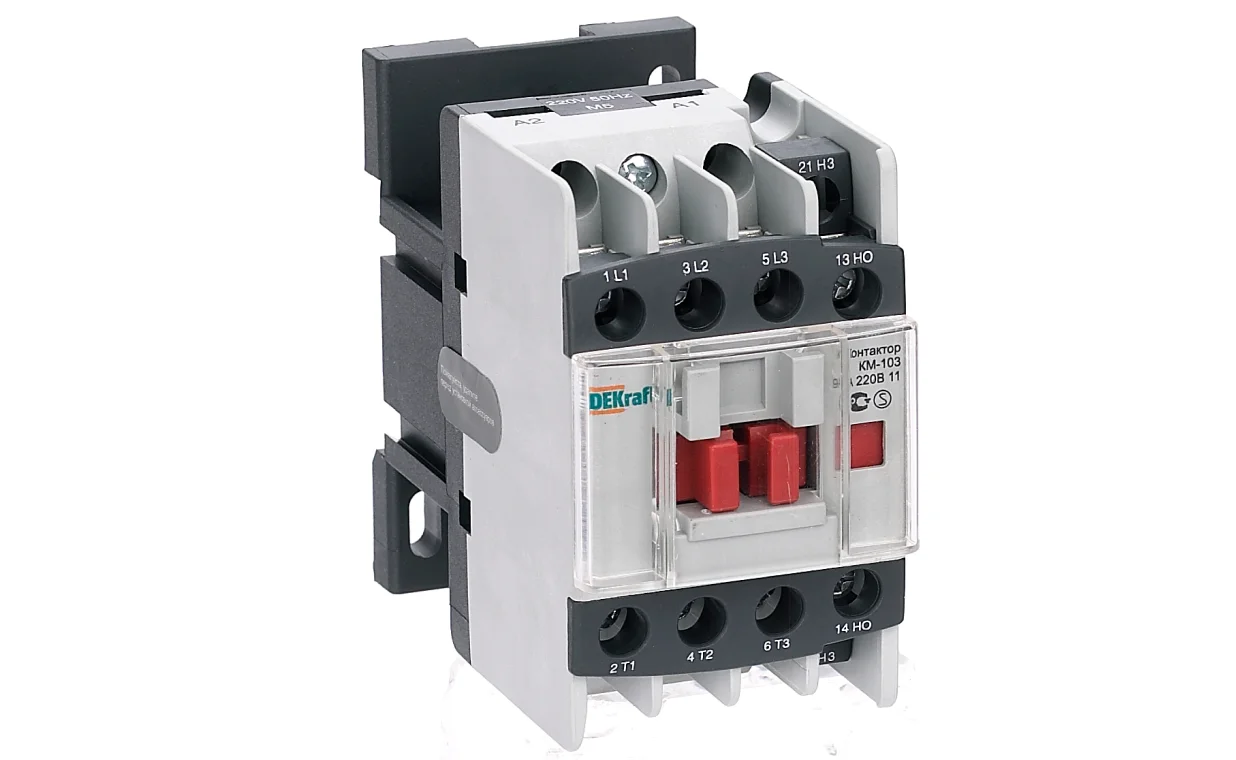

Контакторы серии КМ-103
Универсальная линейка контакторов, для пуска электродвигателей и коммутации силовых цепей до 630 А, категории АС-3
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Контакторы КМ-103 Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В каждый контактор 9-95А встроены два дополнительных контакта 1НО+1НЗ.
Позволяет использовать контакторы для различных применений.
Ускоряет и облегчает монтаж контакторов в оболочки НКУ. Все модели 9-95А имеют крепление на DIN-рейку: ТН 35х15 мм или ТН 35х7,5 мм
Обеспечивают защиту IP40 - защита от попадания крупной пыли внутрь контактора, а также защиту от случайного прикосновения.
Обеспечивают высокую степень момента затяжки при вибрации, а также имеют более длительный срок службы и низкую вероятность срыва шлица.
Обеспечивают более качественный контакт и снижают потери.
Выгодно отличают контакторы КМ-103 от аналогов. Единый внешний вид моделей всей серии - от 9А до 630А позволяет добиться экономии места и более высокой культуры сборки.
| Характеристика | КМ-103 9А | КМ-103 12А | КМ-103 18А | КМ-103 25А | КМ-103 32А | ||
| Соответствие стандартам | ТР ТС 004 / 2011, ГОСТ IEC 60947-4-1 | ||||||
| Количество полюсов | 3 | 3 | 3 | 3 | 3 | ||
| Номинальное рабочее напряжение Ue, В | 690 | 690 | 690 | 690 | 690 | ||
| Номинальное напряжение изоляции Ui, В | 690 | 690 | 690 | 690 | 690 | ||
| Номинальное импульсное напряжение, Uimp, кВ | 8 | 8 | 8 | 8 | 8 | ||
| Номинальный рабочий ток Ie, А | 380/400В AC-3 | 9 | 12 | 18 | 25 | 32 | |
| 380/400В AC-4 | 3,5 | 5 | 7,7 | 8,5 | 12 | ||
| 660/690В AC-3 | 6,6 | 8,9 | 12 | 18 | 21 | ||
| 660/690В AC-4 | 1,5 | 2 | 3,8 | 4,4 | 7,5 | ||
| Номинальное напряжение цепи управления (Uc), В | 24, 36, 110, 220, 380 (AC) | ||||||
| Установленные дополнительные контакты, НО или НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ | ||
| Условный тепловой ток на открытом воздухе Ith, А q <50°C | 20 | 20 | 32 | 40 | 50 | ||
| Мощность коммутируемого электродвигателя в категории AC-3 P, кВт | 220/240В AC-3 | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380/400В AC-3 | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660/690В AC-3 | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 20 | 20 | 32 | 40 | 50 | ||
| Степень защиты | IP20 | IP20 | IP20 | IP20 | IP20 | ||
| Ремонтопригодность | Неремонтопригодный | ||||||
Схемы и графики
| Внешний вид | Стандартные мощности трехфазных двигателей, 50/60 Гц в категории AC-3 | Наименование | Каталожный номер | |||
| 220/230В | 380/400В | 415/440В | 660/690В | |||
|
КМ103-009A-024B-11 | 22100DEK | ||||
| КМ103-009A-036B-11 | 22101DEK | |||||
| КМ103-009A-110B-11 | 22102DEK | |||||
| 2,2 кВт | 4 кВт | 4 кВт | 5,5 кВт | КМ103-009A-220B-11 | 22103DEK | |
| КМ103-009A-380B-11 | 22104DEK | |||||
| КМ103-012A-024B-11 | 22105DEK | |||||
| КМ103-012A-036B-11 | 22106DEK | |||||
| 3 кВт | 5,5 кВт | 5,5 кВт | 7,5 кВт | КМ103-012A-110B-11 | 22107DEK | |
| КМ103-012A-220B-11 | 22108DEK | |||||
| КМ103-012A-380B-11 | 22109DEK | |||||
| КМ103-018A-024B-11 | 22110DEK | |||||
| 4 кВт | 7,5 кВт | 9 кВт | 10 кВт | КМ103-018A-036B-11 | 22111DEK | |
| КМ103-018A-110B-11 | 22112DEK | |||||
| КМ103-018A-220B-11 | 22113DEK | |||||
| КМ103-018A-380B-11 | 22114DEK | |||||
|
КМ103-025A-024B-11 | 22115DEK | ||||
| КМ103-025A-036B-11 | 22116DEK | |||||
| 5,5 кВт | 11 кВт | 11 кВт | 7,5 кВт | КМ103-025A-110B-11 | 22117DEK | |
| КМ103-025A-220B-11 | 22118DEK | |||||
| КМ103-025A-380B-11 | 22119DEK | |||||
| КМ103-032A-024B-11 | 22120DEK | |||||
| 7,5 кВт | 15 кВт | 15 кВт | 18,5 кВт | КМ103-032A-036B-11 | 22121DEK | |
| КМ103-032A-110B-11 | 22122DEK | |||||
| КМ103-032A-220B-11 | 22123DEK | |||||
| КМ103-032A-380B-11 | 22124DEK | |||||
|
КМ103-040A-024B-11 | 22125DEK | ||||
| КМ103-040A-036B-11 | 22126DEK | |||||
| КМ103-040A-110B-11 | 22127DEK | |||||
| 11 кВт | 18,5 кВт | 22 кВт | 30 кВт | КМ103-040A-220B-11 | 22128DEK | |
| КМ103-040A-380B-11 | 22129DEK | |||||
| КМ103-050A-024B-11 | 22130DEK | |||||
| КМ103-050A-036B-11 | 22131DEK | |||||
| 15 кВт | 22 кВт | 25 кВт | 33 кВт | КМ103-050A-110B-11 | 22132DEK | |
| КМ103-050A-220B-11 | 22133DEK | |||||
| КМ103-050A-380B-11 | 22134DEK | |||||
| КМ103-065A-024B-11 | 22135DEK | |||||
| 18,5 кВт | 30 кВт | 37 кВт | 37 кВт | КМ103-065A-036B-11 | 22136DEK | |
| КМ103-065A-110B-11 | 22137DEK | |||||
| КМ103-065A-220B-11 | 22138DEK | |||||
| КМ103-065A-380B-11 | 22139DEK | |||||
|
КМ103-080A-024B-11 | 22140DEK | ||||
| КМ103-080A-036B-11 | 22141DEK | |||||
| КМ103-080A-110B-11 | 22142DEK | |||||
| 22 кВт | 37 кВт | 45 кВт | 45 кВт | КМ103-080A-220B-11 | 22143DEK | |
| КМ103-080A-380B-11 | 22144DEK | |||||
| КМ103-095A-024B-11 | 22145DEK | |||||
| КМ103-095A-036B-11 | 22146DEK | |||||
| 25 кВт | 45 кВт | 45 кВт | 45 кВт | КМ103-095A-110B-11 | 22147DEK | |
| КМ103-095A-220B-11 | 22148DEK | |||||
| КМ103-095A-380B-11 | 22149DEK | |||||
| Внешний вид | Наименование | Каталожный номер |

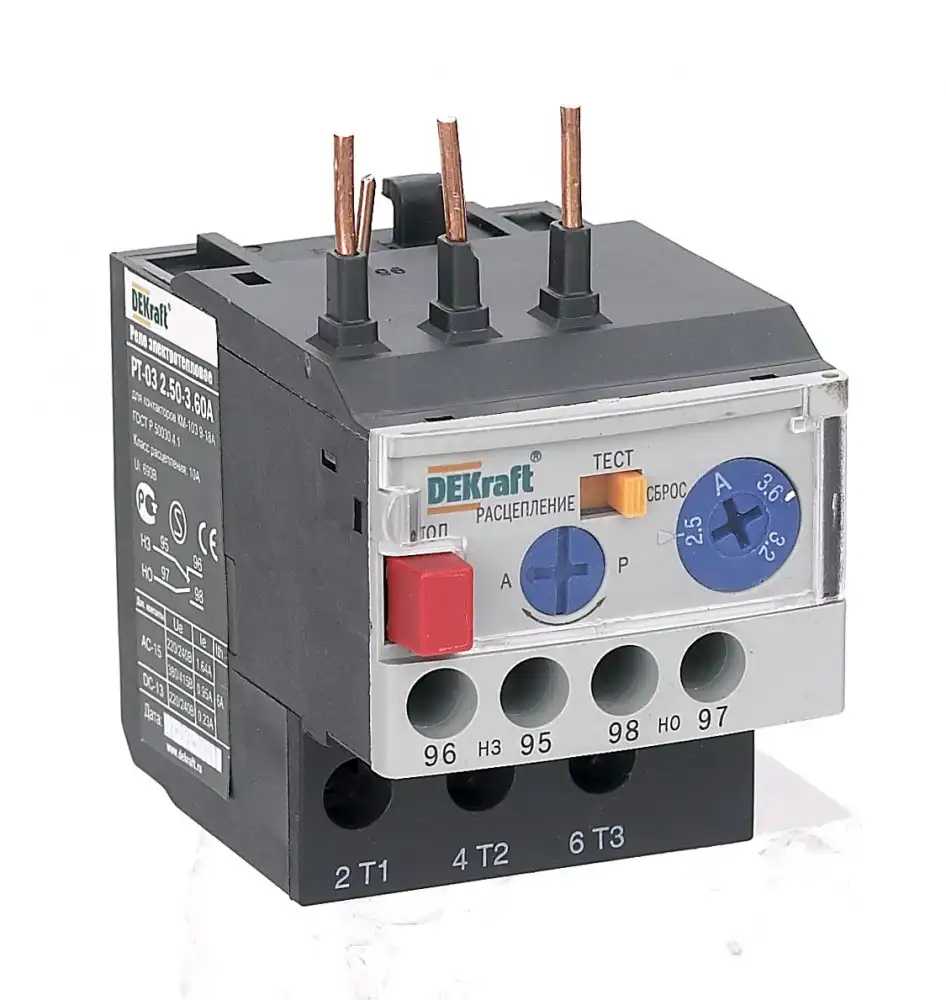

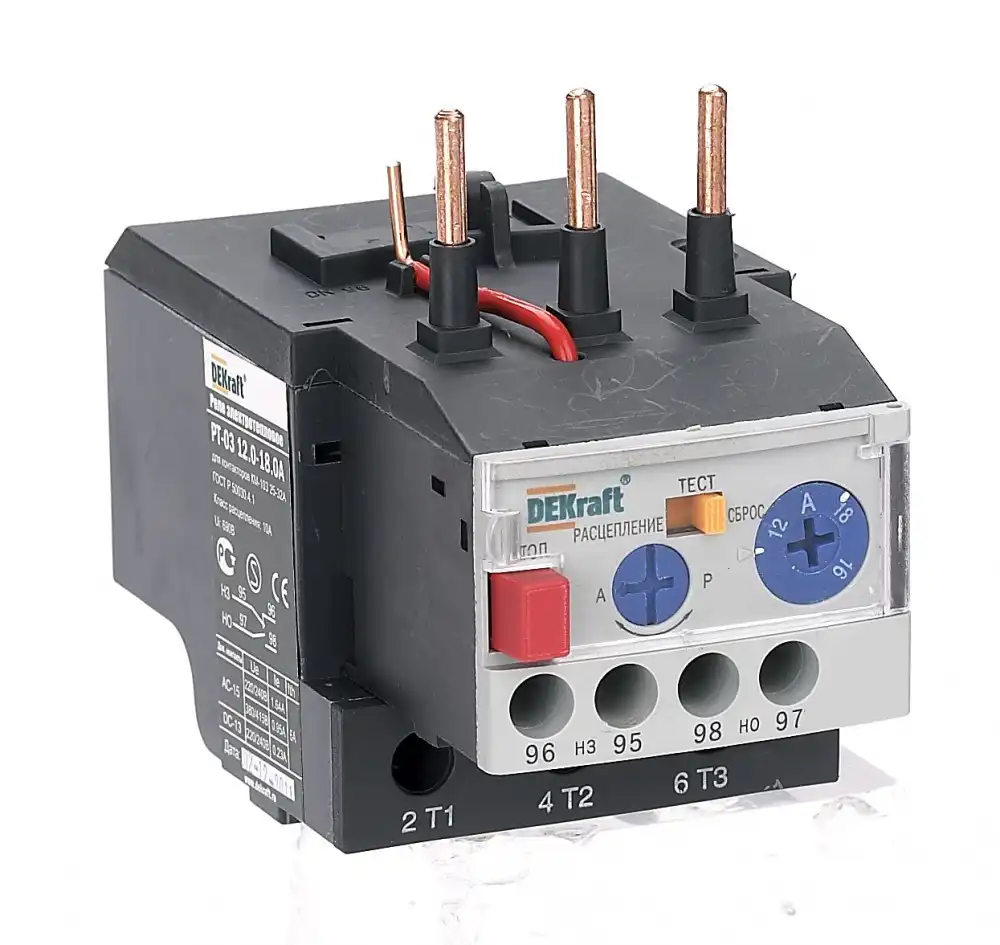

РТ-03
| РТ03-09-18-0.10A-0.15A РТ03-09-18-0.12A-0.18A РТ03-09-18-0.18A-0.25A РТ03-09-18-0.25A-0.36A РТ03-09-18-0.35A-0.50A РТ03-09-18-0.50A-0.70A РТ03-09-18-0.63A-0.90A РТ03-09-18-0.90A-1.20A РТ03-09-18-1.20A-1.80A РТ03-09-18-1.80A-2.50A РТ03-09-18-2.50A-3.60A РТ03-09-18-3.50A-4.80A РТ03-09-18-4.50A-6.30A РТ03-09-18-5.00A-7.00A РТ03-09-18-6.30A-9.00A РТ03-09-18-9.00A-12.0A РТ03-09-18-11.0A-15.0A РТ03-09-18-14.0A-18.0A | 23100DEK 23101DEK 23102DEK 23103DEK 23104DEK 23105DEK 23106DEK 23107DEK 23108DEK 23109DEK 23110DEK 23111DEK 23112DEK 23113DEK 23114DEK 23115DEK 23116DEK 23117DEK |
РТ-03
| РТ03-25-32-6.30A-9.00A РТ03-25-32-9.00A-12.0A РТ03-25-32-12.0A-18.0A РТ03-25-32-18.0A-25.0A РТ03-25-32-23.0A-32.0A | 23118DEK 23119DEK 23120DEK 23121DEK 23122DEK |

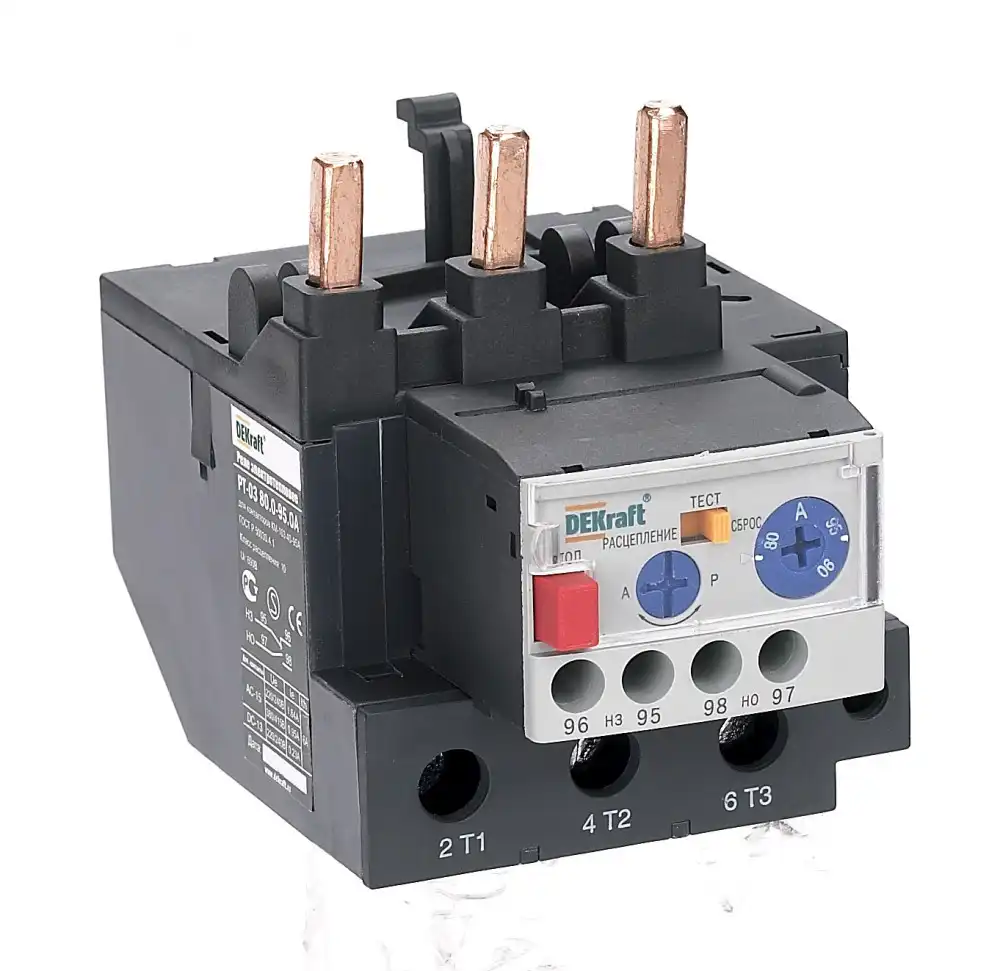

РТ-03
| РТ03-40-95-18.0A-25.0A РТ03-40-95-23.0A-32.0A РТ03-40-95-30.0A-40.0A РТ03-40-95-37.0A-50.0A РТ03-40-95-48.0A-65.0A РТ03-40-95-55.0A-70.0A РТ03-40-95-63.0A-80.0A РТ03-40-95-80.0A-95.0A | 23123DEK 23124DEK 23125DEK 23126DEK 23127DEK 23128DEK 23129DEK 23130DEK |

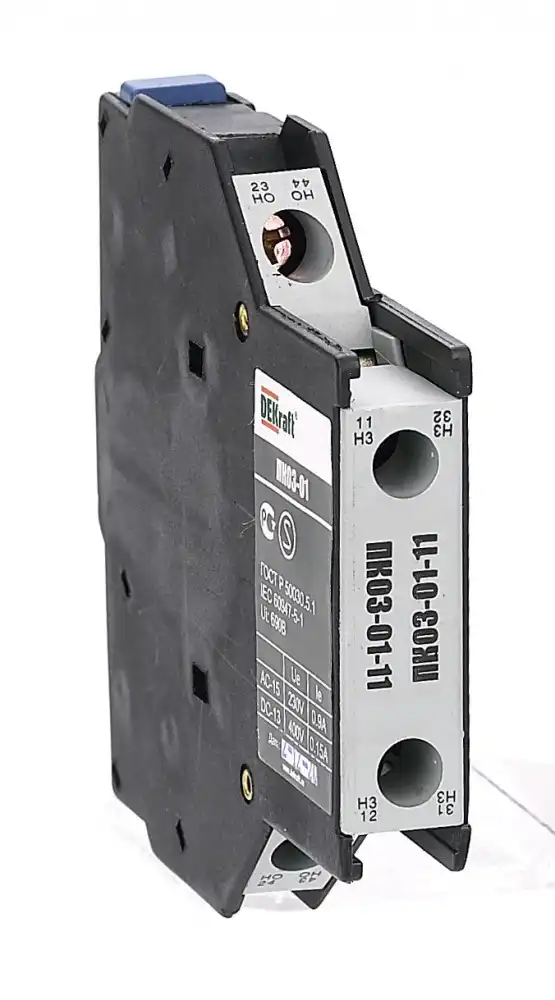

ПК-03
| ПК03-01-11 ПК03-01-20 ПК03-01-02 | 24108DEK 24109DEK 24110DEK |

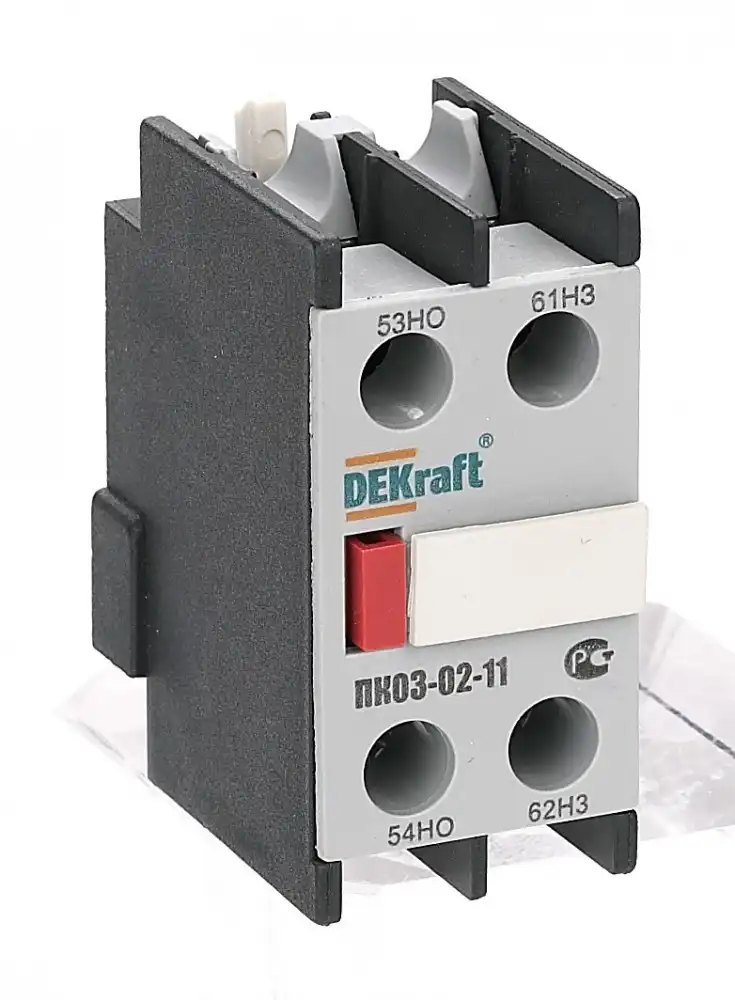

ПК-03
| ПК03-02-11 ПК03-02-20 ПК03-02-02 ПК03-02-40 ПК03-02-04 ПК03-02-22 ПК03-02-31 ПК03-02-13 | 24100DEK 24101DEK 24102DEK 24103DEK 24104DEK 24105DEK 24106DEK 24107DEK |

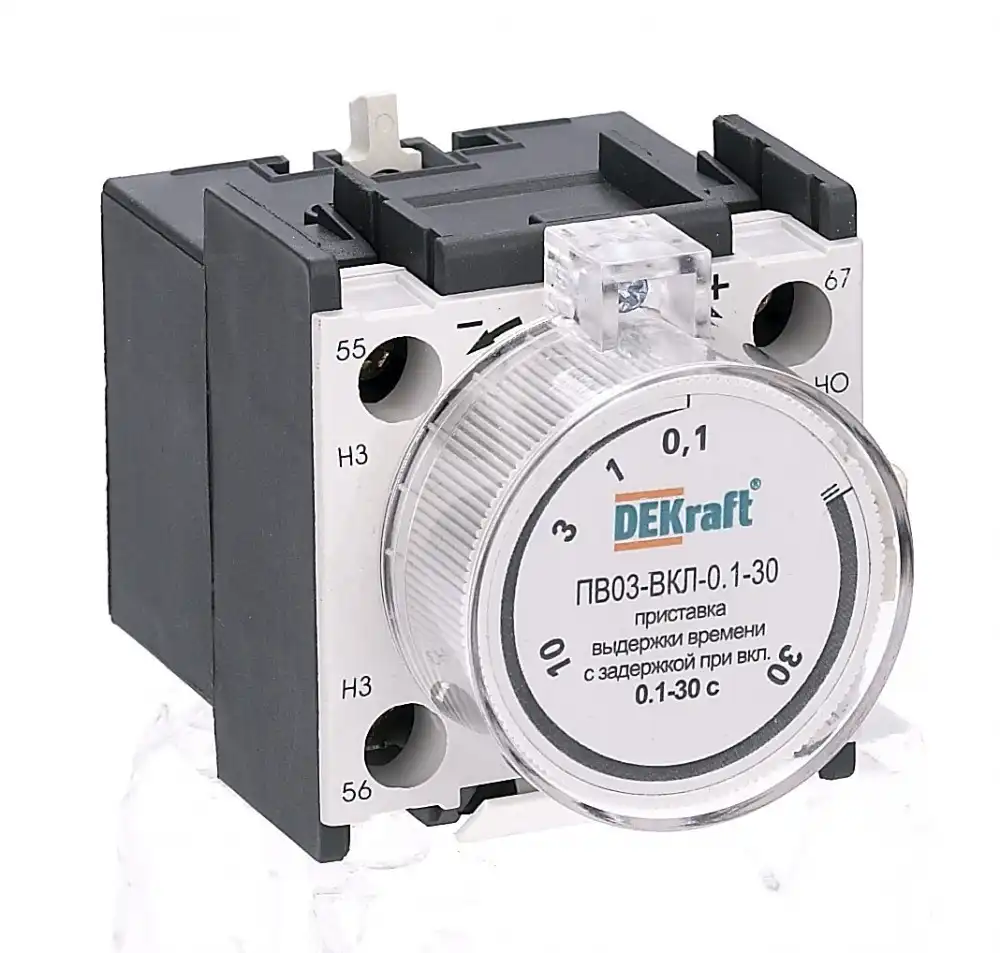

ПВ-03
| ПВ03-ВКЛ-0.1-3 ПВ03-ВКЛ-0.1-30 ПВ03-ВКЛ-10-180 ПВ03-ОТК-0.1-3 ПВ03-ОТК-0.1-30 ПВ03-ОТК-10-180 | 24111DEK 24112DEK 24113DEK 24114DEK 24115DEK 24116DEK |

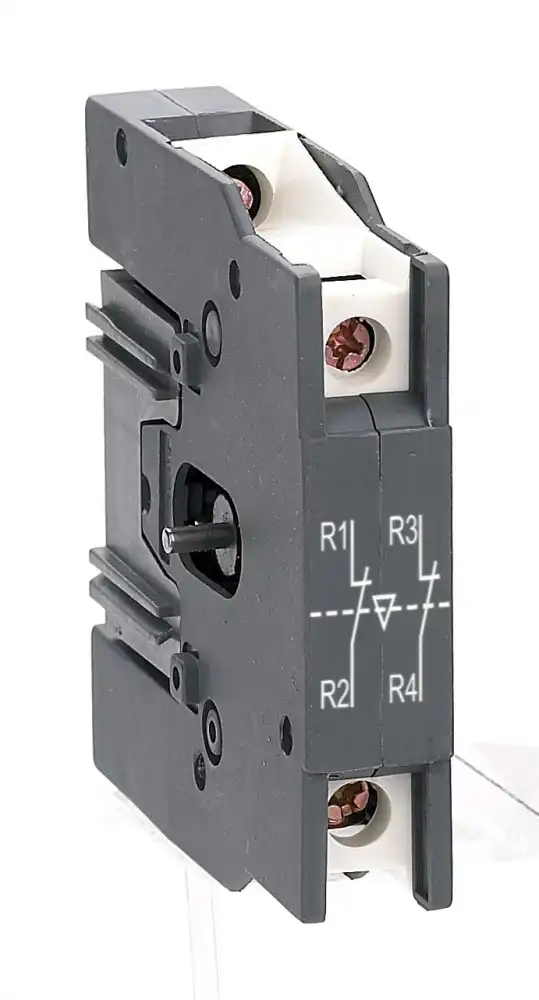

БМ-03
| БМ03-009A-032A БМ03-040A-095A | 24117DEK 24118DEK |
