Шинодержатели серии ШД-101

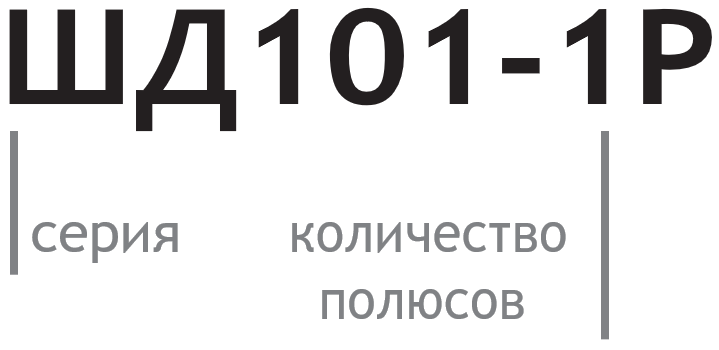

Конструкция шинодержателя разборная, состоит из алюминиевых профилей, полиамидных изоляторов и крепежных элементов. Обеспечивает гибкую регулировку и использование медной шины 30-120 мм. Доступны варианты 1Р, 2Р, 3Р, 4Р, 5Р.

Перейти в каталог

Сфера применения Технические характеристики Полный ассортимент Аксессуары

Сфера применения

Промышленные предприятия
Производственные объекты

Технические характеристики

Параметр	Значение
Номинальное напряжение, В	690
Материал изоляторов	Полиамид (PA 6.6), усиленный стекловолокном
Материал установочных профилей	Алюминий АД-31 (немагнитный)
Количество шин в одной фазе	1 - 3
Толщина шины, мм	10
Максимальная высота шины, мм	120 (160*)
Номинальное выдерживаемое импульсное напряжение Uimp, кВ	12
Сопротивление изоляции, мОм	>10000
Категория стойкости к горению	ПВ-0
Максимальная температура стойкости к воспламенению при воздействии нагретой проволоки, °С	> 960
Максимальная температура эксплуатации, °С	130
Негорючесть согласно UL 94	VO
Минимальный путь утечки по поверхности, мм	20
Минимальный воздушный зазор между шиной и заземленной частью, мм
без изоляционной трубки на шпильке	15,8
с изоляционной трубкой на шпильке	18
