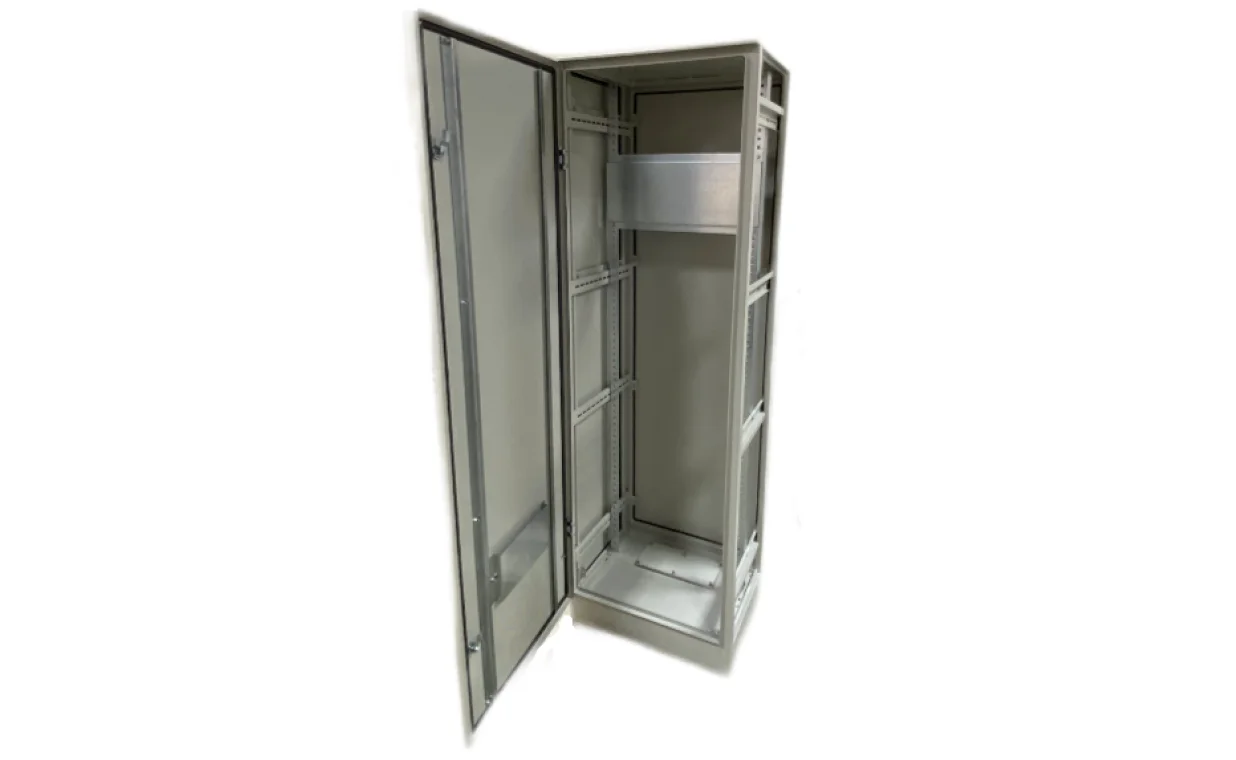

Шкафы распределительные напольные серии Базальт (ШРН Базальт)
На базе корпусов ШРН «Базальт» собираются низковольтные комплектные устройства типа: главные распределительные щиты, вводно-распределительные устройства, шкафов управления и автоматики.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Преимущества
Технические характеристики
Параметр | Значение |
Соответствие стандартам, регламентам, техническим условиям | ТУ 27.12.31 – 001 – 74723866 – 2018, ГОСТ 14254-2015, ГОСТ 32127-2013 |
Номинальный ток | До 1600А |
Номинальное напряжение | До 690В |
Форма внутреннего секционирования по ГОСТ Р 51321.1-2007 | Форма 2b * |
Форма профиля | Профиль специальной формы |
Материал корпуса | Сталь холоднокатанная 08ПС Сталь холоднокатанная оцинкованная 08ПС |
Тип покрытия | Порошковая шагрень |
Цвет | RAL7032 |
Степень защиты | IP55 |
Тип применяемых аппаратов | Модульные, силовые, коммутационные, измерительные, УКРМ |
Страна изготовления | Россия |
* Главный критерий: отделение сборных шин от функциональных блоков.
Вспомогательный критерий: зажимы для внешних проводников отделены от сборных шин.
Схема секционирования:
Схемы и графики

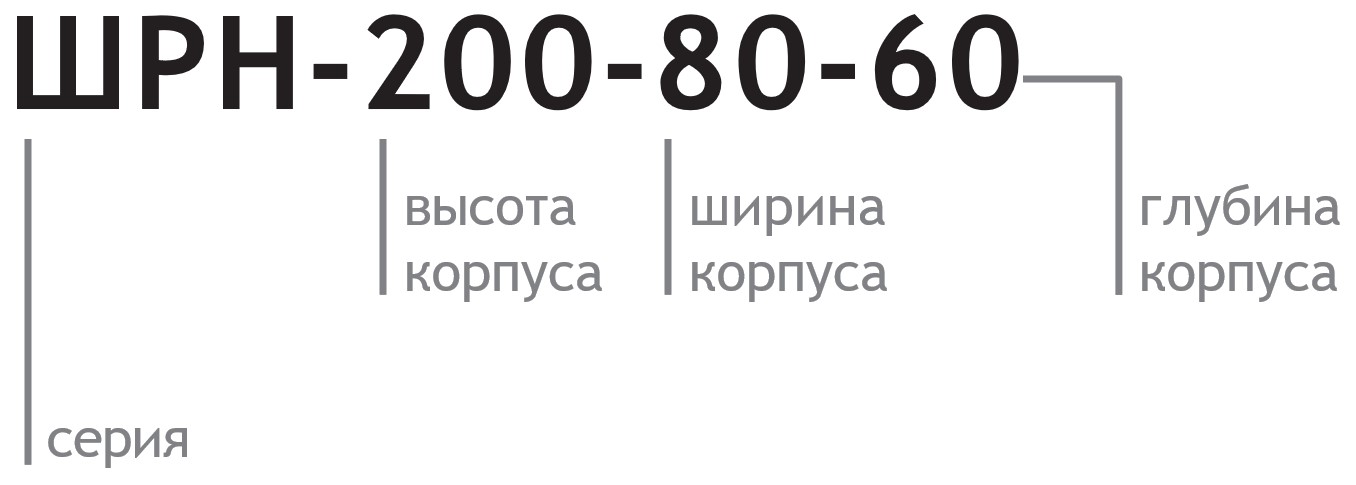

Структура условного обозначения
Полный ассортимент
Модель | В | Габаритные размеры, мм Ш | Г | Артикул |
ШРН-140-60-45 | 1400 | 600 | 450 | 33100DEK |
ШРН-140-80-45 | 1400 | 800 | 450 | 33101DEK |
ШРН-160-60-45 | 1600 | 600 | 450 | 33102DEK |
ШРН-160-80-45 | 1600 | 800 | 450 | 33103DEK |
ШРН-180-45-45 | 1800 | 450 | 450 | 33104DEK |
ШРН-180-60-45 | 1800 | 600 | 450 | 33105DEK |
ШРН-180-80-45 | 1800 | 800 | 450 | 33106DEK |
ШРН-180-100-45 | 1800 | 1000 | 450 | 33107DEK |
ШРН-180-120-45 | 1800 | 1200 | 450 | 33108DEK |
ШРН-180-45-60 | 1800 | 450 | 600 | 33109DEK |
ШРН-180-60-60 | 1800 | 600 | 600 | 33110DEK |
ШРН-180-80-60 | 1800 | 800 | 600 | 33111DEK |
ШРН-180-100-60 | 1800 | 1000 | 600 | 33112DEK |
ШРН-180-120-60 | 1800 | 1200 | 600 | 33113DEK |
ШРН-200-45-45 | 2000 | 450 | 450 | 33114DEK |
ШРН-200-60-45 | 2000 | 600 | 450 | 33115DEK |
ШРН-200-80-45 | 2000 | 800 | 450 | 33116DEK |
ШРН-200-100-45 | 2000 | 1000 | 450 | 33117DEK |
ШРН-200-120-45 | 2000 | 1200 | 450 | 33118DEK |
ШРН-200-45-60 | 2000 | 450 | 600 | 33119DEK |
ШРН-200-60-60 | 2000 | 600 | 600 | 33120DEK |
ШРН-200-80-60 | 2000 | 800 | 600 | 33121DEK |
ШРН-200-100-60 | 2000 | 1000 | 600 | 33122DEK |
ШРН-200-120-60 | 2000 | 1200 | 600 | 33123DEK |
ШРН-200-45-80 | 2000 | 450 | 800 | 33124DEK |
ШРН-200-60-80 | 2000 | 600 | 800 | 33125DEK |
ШРН-200-80-80 | 2000 | 800 | 800 | 33126DEK |
ШРН-200-100-80 | 2000 | 1000 | 800 | 33127DEK |
ШРН-200-120-80 | 2000 | 1200 | 800 | 33128DEK |
|
Принадлежности |
|||
|
БС-02-140-45 |
1400 |
450 |
33200DEK |
|
БС-02-160-45 |
1600 |
450 |
33201DEK |
|
БС-02-180-45 |
1800 |
450 |
33202DEK |
|
БС-02-180-60 |
1800 |
600 |
33203DEK |
|
БС-02-200-45 |
2000 |
450 |
33204DEK |
|
БС-02-200-60 |
2000 |
600 |
33205DEK |
|
БС-02-200-80 |
2000 |
800 |
33206DEK |
Аксессуары
| Внешний вид | Наименование | Описание | Референс |
ПМ-01
МПМ-01

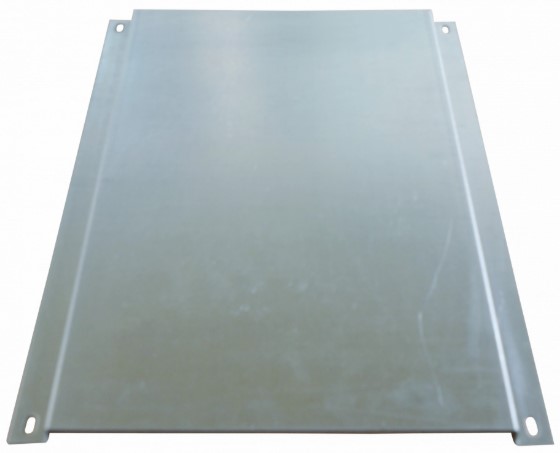

| Панели монтажные для ШРН Базальт IP55 | Монтажная панель 100x450 ПМ-01 | 31127DEK |
| Монтажная панель 100x450 МПМ-01 | 31128DEK | ||
| Монтажная панель 200x450 ПМ-01 | 31129DEK | ||
| Монтажная панель 200x450 МПМ-01 | 31130DEK | ||
| Монтажная панель 300x450 ПМ-01 | 31131DEK | ||
| Монтажная панель 300x450 МПМ-01 | 31132DEK | ||
| Монтажная панель 400x450 ПМ-01 | 31133DEK | ||
| Монтажная панель 400x450 МПМ-01 | 31134DEK | ||
| Монтажная панель 600x450 ПМ-01 | 31135DEK | ||
| Монтажная панель 600x450 МПМ-01 | 31136DEK | ||
| Монтажная панель 100x600 ПМ-01 | 31137DEK | ||
| Монтажная панель 100x600 МПМ-01 | 31138DEK | ||
| Монтажная панель 200x600 ПМ-01 | 31139DEK | ||
| Монтажная панель 200x600 МПМ-01 | 31140DEK | ||
| Монтажная панель 300x600 ПМ-01 | 31141DEK | ||
| Монтажная панель 300x600 МПМ-01 | 31142DEK | ||
| Монтажная панель 400x600 ПМ-01 | 31143DEK | ||
| Монтажная панель 400x600 МПМ-01 | 31144DEK | ||
| Монтажная панель 600x600 ПМ-01 | 31145DEK | ||
| Монтажная панель 600x600 МПМ-01 | 31146DEK | ||
| Монтажная панель 100x800 ПМ-01 | 31147DEK | ||
| Монтажная панель 100x800 МПМ-01 | 31148DEK | ||
| Монтажная панель 200x800 ПМ-01 | 31149DEK | ||
| Монтажная панель 200x800 МПМ-01 | 31150DEK | ||
| Монтажная панель 300x800 ПМ-01 | 31151DEK | ||
| Монтажная панель 300x800 МПМ-01 | 31152DEK | ||
| Монтажная панель 400x800 ПМ-01 | 31153DEK | ||
| Монтажная панель 400x800 МПМ-01 | 31154DEK | ||
| Монтажная панель 600x800 ПМ-01 | 31155DEK | ||
| Монтажная панель 600x800 МПМ-01 | 31156DEK | ||
| Монтажная панель 1600x450 ПМ-01 | 31157DEK | ||
| Монтажная панель 1600x450 МПМ-01 | 31158DEK | ||
| Монтажная панель 1600x600 ПМ-01 | 31159DEK | ||
| Монтажная панель 1600x600 МПМ-01 | 31160DEK | ||
| Монтажная панель 1600x800 ПМ-01 | 31161DEK | ||
| Монтажная панель 1600x800 МПМ-01 | 31162DEK | ||
| Монтажная панель 1800x450 ПМ-01 | 31163DEK | ||
| Монтажная панель 1800x450 МПМ-01 | 31164DEK | ||
| Монтажная панель 1800x600 ПМ-01 | 31165DEK | ||
| Монтажная панель 1800x600 МПМ-01 | 31166DEK | ||
| Монтажная панель 1800x800 ПМ-01 | 31167DEK | ||
| Монтажная панель 1800x800 МПМ-01 | 31168DEK | ||
| Монтажная панель 2000x450 ПМ-01 | 31169DEK | ||
| Монтажная панель 2000x450 МПМ-01 | 31170DEK | ||
| Монтажная панель 2000x600 ПМ-01 | 31171DEK | ||
| Монтажная панель 2000x600 МПМ-01 | 31172DEK | ||
| Монтажная панель 2000x800 ПМ-01 | 31173DEK | ||
| Монтажная панель 2000x800 МПМ-01 | 31174DEK | ||
ФП-01

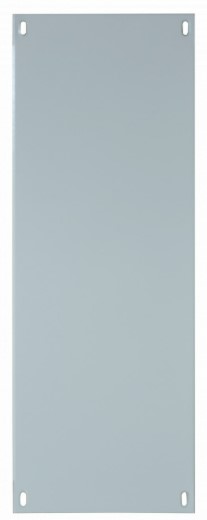

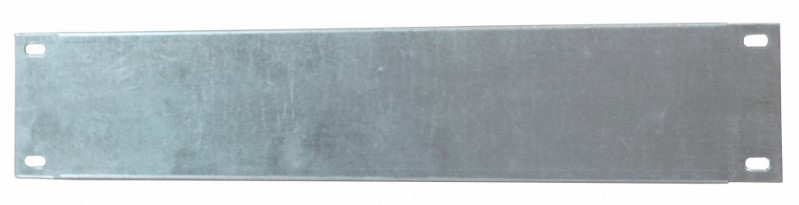

| Фальшпанели для ШРН Базальт IP55 | Фальш-панель 100x450 ФП-01 | 31180DEK |
| Фальш-панель 200x450 ФП-01 | 31181DEK | ||
| Фальш-панель 300x450 ФП-01 | 31182DEK | ||
| Фальш-панель 400x450 ФП-01 | 31183DEK | ||
| Фальш-панель 600x450 ФП-01 | 31184DEK | ||
| Фальш-панель 100x600 ФП-01 | 31185DEK | ||
| Фальш-панель 200x600 ФП-01 | 31186DEK | ||
| Фальш-панель 300x600 ФП-01 | 31187DEK | ||
| Фальш-панель 400x600 ФП-01 | 31188DEK | ||
| Фальш-панель 600x600 ФП-01 | 31189DEK | ||
| Фальш-панель 100x800 ФП-01 | 31190DEK | ||
| Фальш-панель 200x800 ФП-01 | 31191DEK | ||
| Фальш-панель 300x800 ФП-01 | 31192DEK | ||
| Фальш-панель 400x800 ФП-01 | 31193DEK | ||
| Фальш-панель 600x800 ФП-01 | 31194DEK | ||

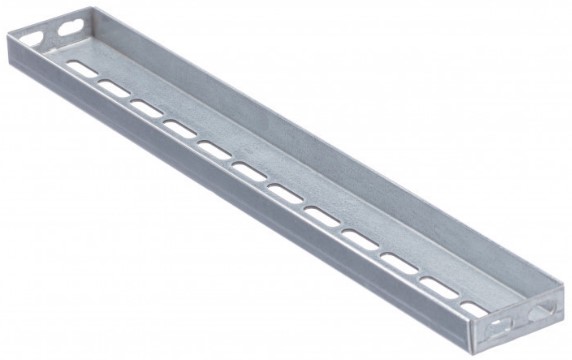

| Профили для ШРН Базальт IP55 | Профиль горизонтальный 50x450 ПГ-02 | 31201DEK |
| Профиль горизонтальный 50x600 ПГ-02 | 31202DEK | ||
| Профиль горизонтальный 50x800 ПГ-02 | 31203DEK | ||
| Профиль горизонтальный 100x450 ПГ-01 | 31204DEK | ||
| Профиль горизонтальный 100x600 ПГ-01 | 31205DEK | ||
| Профиль горизонтальный 100x800 ПГ-01 | 31206DEK | ||
| Профиль вертикальный 1600x36х36 ПВ-01 | 31209DEK | ||
| Профиль вертикальный 1800x36х36 ПВ-01 | 31210DEK | ||
| Профиль вертикальный 2000x36х36 ПВ-01 | 31211DEK | ||
| ФП-01 | Фальшпанели для ШРН Базальт IP55 | Фальш-панель 100x1000 ФП-01 | 31260DEK |
| Фальш-панель 200x1000 ФП-01 | 31261DEK | ||
| Фальш-панель 300x1000 ФП-01 | 31262DEK | ||
| Фальш-панель 400x1000 ФП-01 | 31263DEK | ||
| Фальш-панель 600x1000 ФП-01 | 31264DEK | ||
| Фальш-панель 100x1200 ФП-01 | 31265DEK | ||
| Фальш-панель 200x1200 ФП-01 | 31266DEK | ||
| Фальш-панель 300x1200 ФП-01 | 31267DEK | ||
| Фальш-панель 400x1200 ФП-01 | 31268DEK | ||
| Фальш-панель 600x1200 ФП-01 | 31269DEK | ||
ПМ-01 МПМ-01 | Панели монтажные для ШРН Базальт IP55 | Монтажная панель 100x1000 ПМ-01 | 31270DEK |
| Монтажная панель 100x1000 МПМ-01 | 31271DEK | ||
| Монтажная панель 200x1000 ПМ-01 | 31272DEK | ||
| Монтажная панель 200x1000 МПМ-01 | 31273DEK | ||
| Монтажная панель 300x1000 ПМ-01 | 31274DEK | ||
| Монтажная панель 300x1000 МПМ-01 | 31275DEK | ||
| Монтажная панель 400x1000 ПМ-01 | 31276DEK | ||
| Монтажная панель 400x1000 МПМ-01 | 31277DEK | ||
| Монтажная панель 600x1000 ПМ-01 | 31278DEK | ||
| Монтажная панель 600x1000 МПМ-01 | 31279DEK | ||
| Монтажная панель 100x1200 ПМ-01 | 31280DEK | ||
| Монтажная панель 100x1200 МПМ-01 | 31281DEK | ||
| Монтажная панель 200x1200 ПМ-01 | 31282DEK | ||
| Монтажная панель 200x1200 МПМ-01 | 31283DEK | ||
| Монтажная панель 300x1200 ПМ-01 | 31284DEK | ||
| Монтажная панель 300x1200 МПМ-01 | 31285DEK | ||
| Монтажная панель 400x1200 ПМ-01 | 31286DEK | ||
| Монтажная панель 400x1200 МПМ-01 | 31287DEK | ||
| Монтажная панель 600x1200 ПМ-01 | 31288DEK | ||
| Монтажная панель 600x1200 МПМ-01 | 31289DEK | ||
| Монтажная панель 1400x600 ПМ-01 | 31290DEK | ||
| Монтажная панель 1400x600 МПМ-01 | 31291DEK | ||
| Монтажная панель 1400x800 ПМ-01 | 31292DEK | ||
| Монтажная панель 1400x800 МПМ-01 | 31293DEK | ||
| Монтажная панель 1800x1000 ПМ-01 | 31294DEK | ||
| Монтажная панель 1800x1000 МПМ-01 | 31295DEK | ||
| Монтажная панель 1800x1200 ПМ-01 | 31296DEK | ||
| Монтажная панель 1800x1200 МПМ-01 | 31297DEK | ||
| Монтажная панель 2000x1000 ПМ-01 | 31298DEK | ||
| Монтажная панель 2000x1000 МПМ-01 | 31299DEK | ||
| Монтажная панель 2000x1200 ПМ-01 | 31300DEK | ||
| Монтажная панель 2000x1200 МПМ-01 | 31301DEK | ||
ПГ-01 ПГ-02 | Профили для ШРН Базальт IP55 | Профиль горизонтальный 50x1000 ПГ-02 | 31302DEK |
| Профиль горизонтальный 50x1200 ПГ-02 | 31303DEK | ||
| Профиль горизонтальный 100x1000 ПГ-01 | 31304DEK | ||
| Профиль горизонтальный 100x1200 ПГ-01 | 31305DEK | ||
| Монтажные комплекты для ШРН Базальт IP55 | Монтажный комплект 2б КВРУ 450х450 мм | 33010DEK | |
| Монтажный комплект 2б КВРУ 600х450 мм | 33011DEK | ||
| Монтажный комплект 2б КВРУ 800х450 мм | 33012DEK | ||
| Монтажный комплект 2б КВРУ 450х600 мм | 33013DEK | ||
| Монтажный комплект 2б КВРУ 600х600 мм | 33014DEK | ||
| Монтажный комплект 2б КВРУ 800х600 мм | 33015DEK | ||
| Монтажный комплект 2б КВРУ 450х800 мм | 33016DEK | ||
| Монтажный комплект 2б КВРУ 600х800 мм | 33017DEK | ||
| Монтажный комплект 2б КВРУ 800х800 мм | 33018DEK | ||
| Секционные панели для ШРН Базальт IP55 | Секционные панели 2б КВРУ 450х450 мм | 33019DEK | |
| Секционные панели 2б КВРУ 600х450 мм | 33020DEK | ||
| Секционные панели 2б КВРУ 800х450 мм | 33021DEK | ||
| Секционные панели 2б КВРУ 450х600 мм | 33022DEK | ||
| Секционные панели 2б КВРУ 600х600 мм | 33023DEK | ||
| Секционные панели 2б КВРУ 800х600 мм | 33024DEK | ||
| Секционные панели 2б КВРУ 450х800 мм | 33025DEK | ||
| Секционные панели 2б КВРУ 600х800 мм | 33026DEK | ||
| Секционные панели 2б КВРУ 800х800 мм | 33027DEK | ||
| Боковые панели для ШРН Базальт IP55 | Боковые панели секционирования 2б 450х450 | 33028DEK | |
| Боковые панели секционирования 2б 450х600 | 33029DEK | ||
| Боковые панели секционирования 2б 450х800 | 33030DEK | ||
| Боковая стенка ШРН IP55 1400х450 | 33200DEK | ||
| Боковая стенка ШРН IP55 1600х450 | 33201DEK | ||
| Боковая стенка ШРН IP55 1800х450 | 33202DEK | ||
| Боковая стенка ШРН IP55 1800х600 | 33203DEK | ||
| Боковая стенка ШРН IP55 2000х450 | 33204DEK | ||
| Боковая стенка ШРН IP55 2000х600 | 33205DEK | ||
| Боковая стенка ШРН IP55 2000х800 | 33206DEK |
