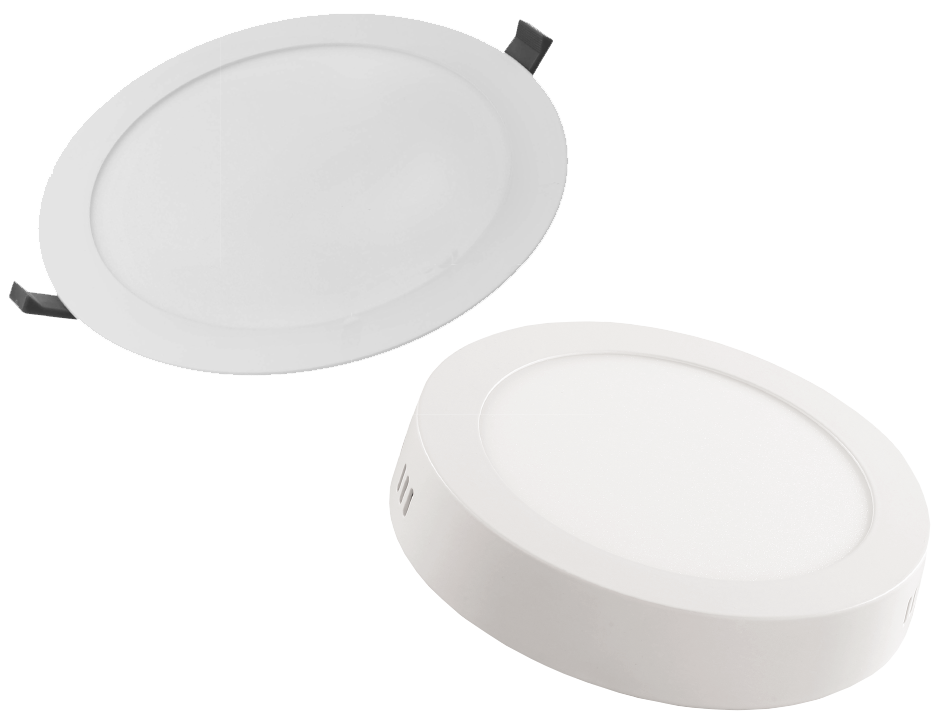

Светильники светодиодные серии ДВО-201 / ДВО-301
Светильники серий ДВО-201 / ДВО-301 являются одним из популярных решений для освещения общественных
мест.
Встраиваемые модели подходят для большинства типов подвесных и натяжных потолков. Накладная модель дополняет серию возможностью монтажа на несущие потолки и стены. Исполнения с микроволновым датчиком движения обеспечивают оптимальные экономию энергии и срок службы.
Модели:
- Встраиваемый, толщина 32 мм
- Встраиваемый ультратонкий
- Накладной
Сфера применения
Жилые здания
Общественные и административные здания
Промышленные предприятия
Светильники ДВО-201 / ДВО-301 предназначены для освещения офисов, торговых пространств, коридоров, холлов и других общественных помещений.
Преимущества
Дополнительные защитные компоненты обеспечивают повышенную устойчивость к перенапряжениям и снижение числа отказов.
Равномерное свечение рассеивателя и комфортный свет у всех светильников этих серий.
Широкий набор мощностей и исполнение с датчиком движения позволяют решать разнообразные проектные задачи освещения.
Технические характеристики
| Параметр / Серия | ДВО-201 |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011 ТР ТС 020/2011 ТР ЕАЭС 037 / 2016 |
| Класс защиты от поражения электрическим током | II |
| Коэффициент пульсации светового потока | <5% |
| Коэффициент мощности | ≥0,5 |
| Диапазон входного напряжения, В | 220-240 |
| Номинальная частота, Гц | 50 |
| Устойчивость к микросекундным импульсным помехам по ГОСТ Р 51514-2013, «провод-провод» / «провод-земля», кВ | 18Вт: 0.5 / 1 36Вт, 48Вт: 1 / 2 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешнего механического воздействия | IK01 |
| Тип датчика движения | Микроволновый, нерегулируемый |
| Радиус действия датчика движения, м | 3-5 (см. диаграмму чувствительности) |
| Порог срабатывания по освещенности, лк | 20-25 (ДВО-201) 0 (ДВО-301) |
| Время задержки, с | 17±3 (ДВО-201) 30±5 (ДВО-301) |
| Индекс цветопередачи | ≥80 |
| Диапазон рабочей температуры | От -20 до +40°С |
| Срок службы | 30 000 часов |
| Гарантия | 3 года |
| Параметр / Серия | ДВО-301 |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011 ТР ТС 020/2011 ТР ЕАЭС 037 / 2016 |
| Класс защиты от поражения электрическим током | II |
| Коэффициент пульсации светового потока | <5% |
| Коэффициент мощности | ≥0,5 |
| Диапазон входного напряжения, В | 220-240 |
| Номинальная частота, Гц | 50 |
| Устойчивость к микросекундным импульсным помехам по ГОСТ Р 51514-2013, «провод-провод» / «провод-земля», кВ | 18Вт: 0.5 / 1 36Вт, 48Вт: 1 / 2 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешнего механического воздействия | IK01 |
| Тип датчика движения | Микроволновый, нерегулируемый |
| Радиус действия датчика движения, м | 3-5 (см. диаграмму чувствительности) |
| Порог срабатывания по освещенности, лк | 20-25 (ДВО-201) 0 (ДВО-301) |
| Время задержки, с | 17±3 (ДВО-201) 30±5 (ДВО-301) |
| Индекс цветопередачи | ≥80 |
| Диапазон рабочей температуры | От -20 до +40°С |
| Срок службы | 30 000 часов |
Схемы и графики

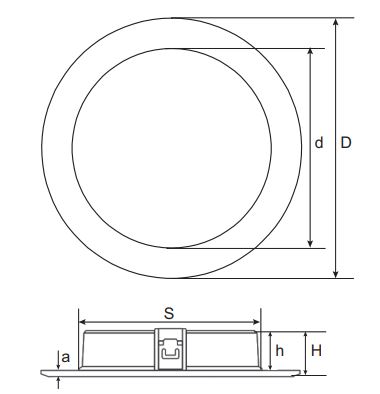

Габаритные размеры (мм)
|
Параметр |
Обозн. |
5 Вт |
9 Вт |
12 Вт |
18 Вт |
| Диаметр, мм | D | 110 | 130 | 145 | 175 |
| Высота, мм | H | 30 | 30 | 32 | 32 |
| Диаметр рассеивателя, мм | d | 78,7 | 93,5 | 113,5 | 134,7 |
| Диаметр монтажного отверстия в потолке, мм | S | 82 | 97 | 117 | 138 |
| Вылет светильника, мм | a | 2,4 | 2,4 | 2,4 | 1,7 |
| Глубина установочной части, мм | h | 27,6 | 27,6 | 29,6 | 30,3 |

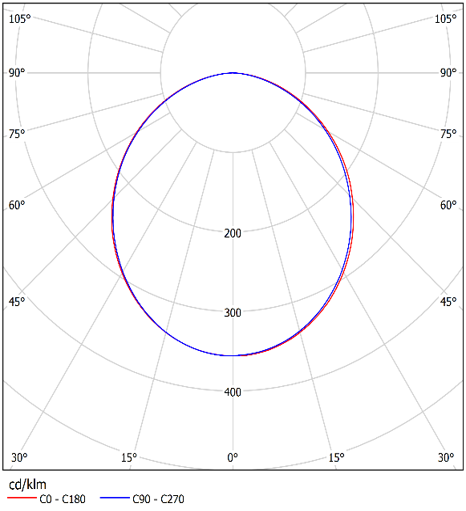

Кривая силы света
