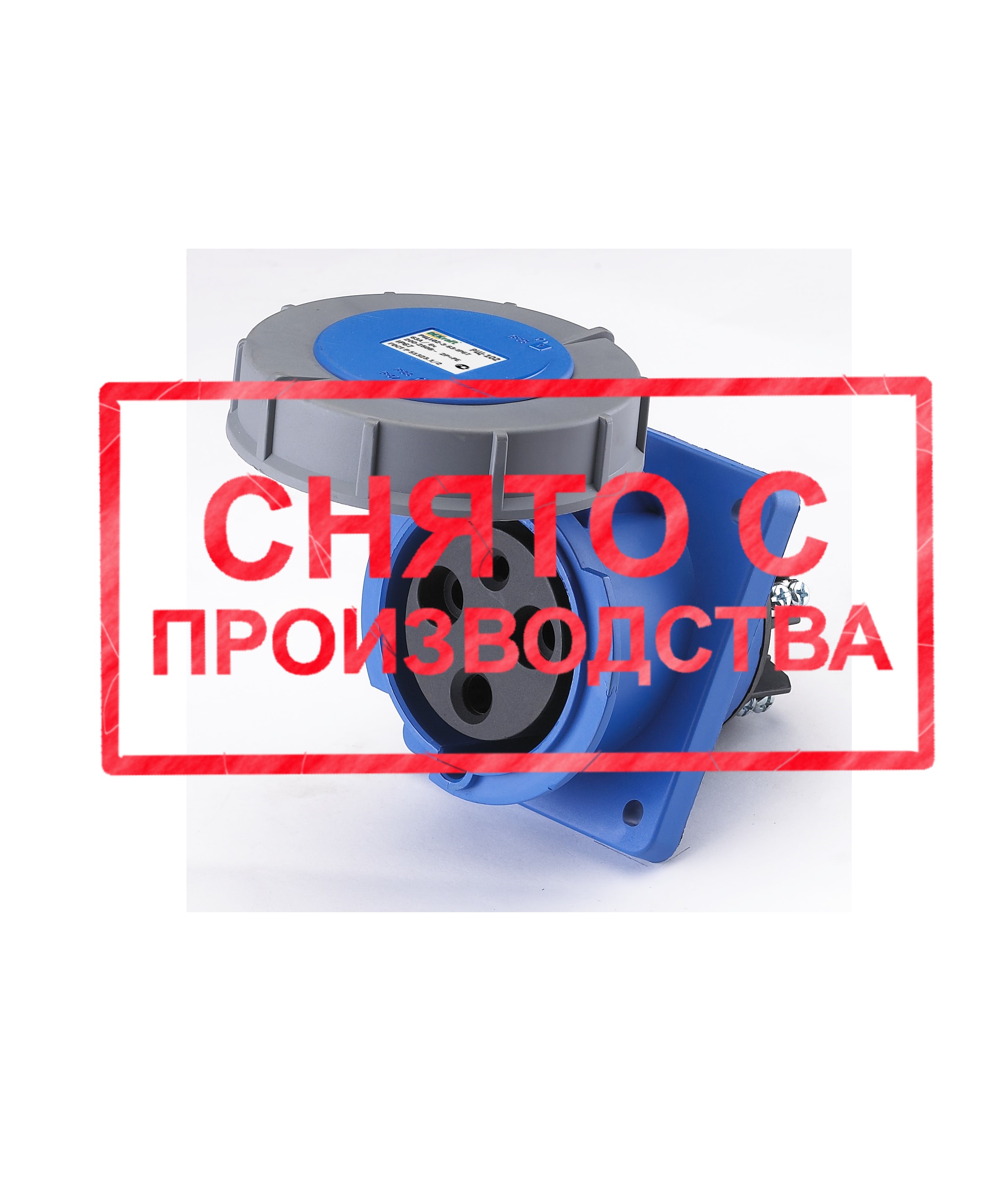

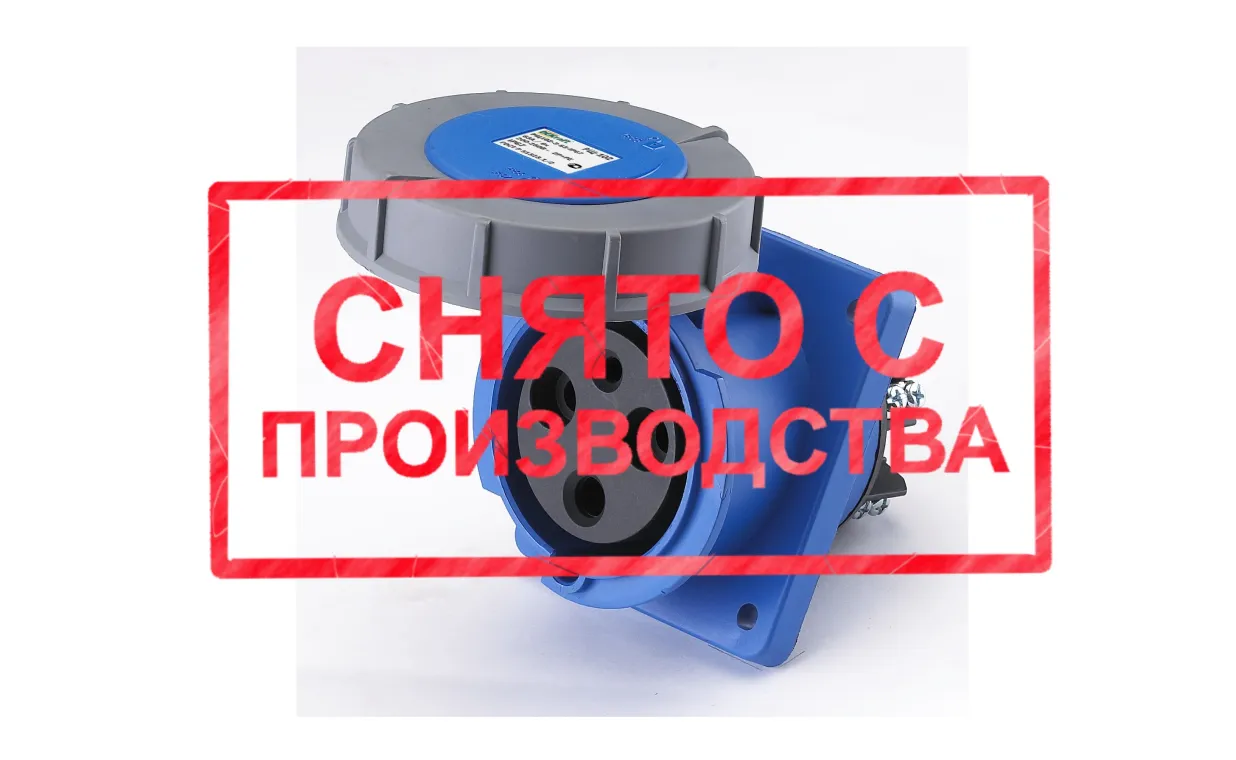

Розетки для скрытой проводки РЩ-102
Описание
Розетки для скрытой проводки DEKraft серии РЩ-102 используются для установки в щитовое распределительное оборудование.
Промышленные разъемы используются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, вокзалах и административных зданиях.
Вся продуктовая линейка соответствует стандартам ГОСТ Р 51323.1-99 (МЭК309-1) и ГОСТ Р 51323.2-99 (МЭК309-2).
Принцип действия
Степень пыле- и влагозащищенности промышленных разъемов варьируется в зависимости от токового номинала.
Розетки и вилки (при подключенной розетке) имеют следующую степень IP:
- IP44 (брызгозащищенном) на токи 16А и 32А;
- IP67 (водонепроницаемом) на токи 63А и 125А.
Разъемы различаются по цвету:
- вилки и розетки на номинальное напряжение 200-250 В имеют синий цвет.
- вилки и розетки на 380-415 В - красный цвет.
Промышленные разъемы изготавливаются из ударопрочного, термостойкого и самозатухающего пластика, что обеспечивает надежную и долговечную работу оборудования.
Фиксация смонтированных вилок и розеток осуществляется фиксацией крышки розетки на пластиковом шипе вилки (промышленные разъемы 16А и 32 А), либо при помощи байонетного кольца (промышленные разъемы 63А и 125 А).
Розетки для скрытой проводки производятся с угловым фланцем, вилки для скрытой проводки - с прямым фланцем.
Тип подключения кабеля - винтовой. Для упрощения монтажа каждая клемма имеет маркировку, винты поставляются с универсальным шлицем.
Контактная группа обязательно включает в себя заземление. Никелирование контактов промышленных разъемов защищает от коррозии, морской воды, пара, химических и прочих агрессивных сред.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складах
- Материалы для скачивания
Основные технические характеристики
| Параметр | Значение |
| Номинальный ток, А | 16, 32, 63 |
| Диапазон рабочего напряжения, В | 200-250 380-415 |
| Номинальное напряжение по изоляции, В | 500 |
| Номинальная частота сети, Гц | 50 |
| Рабочая температура, °C | -25 / +40 |
| Степень защиты в соответствии с ГОСТ 14254-96 (МЭК 60529) | IP44 (I ном = 16, 32 А) IP67 (I ном = 63, 125 А) |
| Положение заземляющего контакта | 6 ч |
Габаритные и установочные размеры, мм
| Iном, А | 16 | 32 | Чертеж | ||||
| Кол-во контактов / Размеры, мм | 3 | 4 | 5 | 3 | 4 | 5 | |
| a | 62 | 76 | 76 | 80 | 80 | 80 |
|
| b | 68 | 86 | 86 | 97 | 97 | 97 | |
| c | 47 | 60 | 60 | 60 | 60 | 60 | |
| d | 48 | 61 | 61 | 71 | 71 | 71 | |
| e | 36 | 47 | 47 | 51 | 51 | 51 | |
| f | 37 | 37 | 37 | 50 | 50 | 52 | |
| g | 50 | 56 | 65 | 65 | 65 | 70 | |
| h | 55 | 62 | 72 | 75 | 75 | 80 | |
| i | 6 | 6 | 6 | 6 | 6 | 6 | |
| Iном, А | 63 | Чертеж | ||
| Кол-во контактов / Размеры, мм | 3 | 4 | 5 | |
| a | 100 | 100 | 100 |
|
| b | 112 | 112 | 112 | |
| c | 80 | 80 | 80 | |
| d | 88 | 88 | 88 | |
| e | 64 | 64 | 64 | |
| f | 80 | 80 | 80 | |
| g | 119 | 119 | 119 | |
| h | 92 | 92 | 92 | |
| i | 7 | 7 | 7 | |
| j | 82 | 82 | 82 | |
| Тип/внешний вид | Наименование | Кол-во контактов | Расположение контактов | U ном., В | Каталожный номер |
|
|
РЩ102-3-16-IP44 | 2P+PE |  |
200-250 | 26050DEK |
| РЩ102-4-16-IP44 | 3P+PE |  |
380-415 | 26051DEK | |
| РЩ102-5-16-IP44 | 3P+PE+N |  |
380-415 | 26052DEK | |
| РЩ102-3-32-IP44 | 2P+PE | |
200-250 | 26053DEK | |
| РЩ102-4-32-IP44 | 3P+PE | |
380-415 | 26054DEK | |
| РЩ102-5-32-IP44 | 3P+PE+N | |
380-415 | 26055DEK | |
| РЩ102-3-63-IP67 | 2P+PE | |
200-250 | 26056DEK | |
| РЩ102-4-63-IP67 | 3P+PE | |
380-415 | 26057DEK | |
| РЩ102-5-63-IP67 | 3P+PE+N | |
380-415 | 26058DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| РЩ102-3-16-IP44 | 10 | 100 | 12 | 0,0379 |
| РЩ102-4-16-IP44 | 10 | 60 | 10,5 | 0,0425 |
| РЩ102-5-16-IP44 | 10 | 60 | 12 | 0,0425 |
| РЩ102-3-32-IP44 | 10 | 60 | 13,5 | 0,0490 |
| РЩ102-4-32-IP44 | 10 | 60 | 14,5 | 0,0490 |
| РЩ102-5-32-IP44 | 10 | 60 | 15,5 | 0,0490 |
| РЩ102-3-63-IP67 | 4 | 20 | 13 | 0,0500 |
| РЩ102-4-63-IP67 | 4 | 20 | 14 | 0,0500 |
| РЩ102-5-63-IP67 | 4 | 20 | 15 | 0,0500 |
| Преимущества | |||
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63 и 125А). |  |
Корпуса, токоведущие части промышленных разъемов выполнены из термостойких и самозатухающих материалов. |  |
| Наличие сальника/кабельного ввода для кабеля разного сечения. |  |
Контактные зажимы, винты, пружины устойчивы к коррозии. |  |
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63А). | |
Вилки и розетки для скрытой проводки могут применяться в сборке распределительных щитов из пластика и металла. |  |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер |
Описание | Складской статус | Наличие на складах, шт. |
| 26050DEK | Розетка щитовая 413 2Р+РЕ 16А 220В IP44 РЩ-102 | Под заказ (N) |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26051DEK | Розетка щитовая 414 3Р+РЕ 16А 380В IP44 РЩ-102 | Не задан |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26052DEK | Розетка щитовая 415 3Р+РЕ+N 16А 380В IP44 РЩ-102 | Под заказ (N) | 26 |
| 26053DEK | Розетка щитовая 423 2Р+РЕ 32А 220В IP44 РЩ-102 | Под заказ (N) | 230 |
| 26054DEK | Розетка щитовая 424 3Р+РЕ 32А 380В IP44 РЩ-102 | Под заказ (N) | 20 |
| 26055DEK | Розетка щитовая 425 3Р+РЕ+N 32А 380В IP44 РЩ-102 | Под заказ (N) | 156 |
| 26056DEK | Розетка щитовая 433 2Р+РЕ 63А 220В IP67 РЩ-102 | Не задан |
нет на складе
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 26057DEK | Розетка щитовая 434 3Р+РЕ 63А 380В IP67 РЩ-102 | Под заказ (N) | 4 |
| 26058DEK | Розетка щитовая 435 3Р+РЕ+N 63А 380В IP67 РЩ-102 | Под заказ (N) | 96 |
